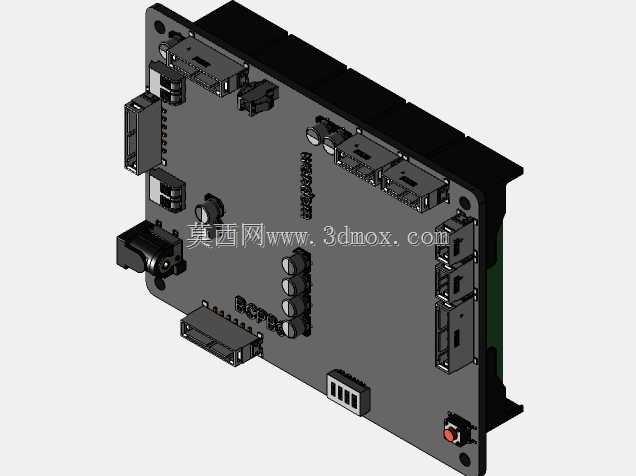

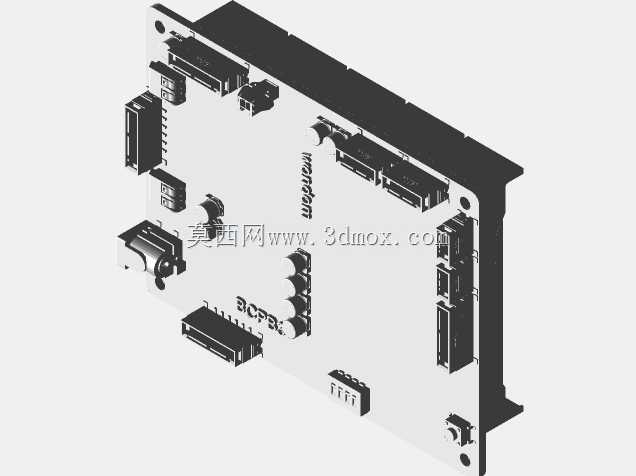

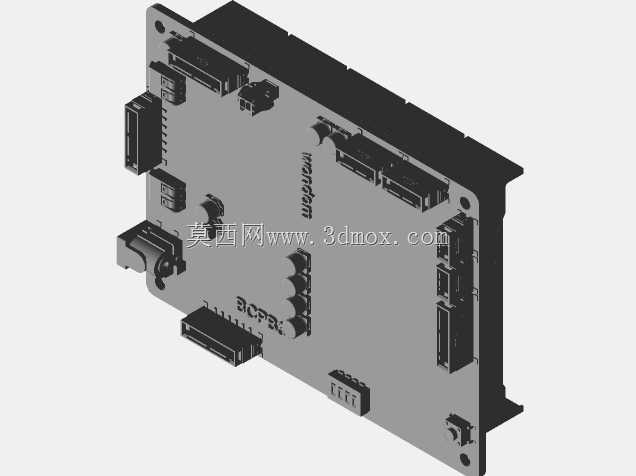

WONDOM BCPB3五串锂电BMS保护板结构

　　这款BMS模块的结构设计完全围绕五串18650锂电池组的管理需求展开，从实际DIY项目的使用场景出发，所有接口的排布都优先考虑了接线便利性与安装兼容性。在小型储能DIY、便携供电设备、自制电动工具改装这类场景里，用户往往需要在有限的壳体空间内完成电池组与保护板的装配，因此该模块采用了矩形板式布局，主功率回路的大电流接口全部布置在板边同侧，信号采集接口则分布在另一侧，避免动力线与信号线交叉干扰，同时也方便走线时区分线束类型，减少装配时的错接概率。

　　从功能特性来看，该模块集成了五串锂电的电压采集、过充过放保护、过流保护、温度监测等核心BMS功能，板载的功率MOS管布置在靠近主功率输出接口的位置，缩短大电流走线路径，降低线路阻抗带来的发热损耗；板上预留的多组扩展接口，可适配不同容量的18650电池组连接需求，无论是镍片焊接还是导线栓接，都能在板边找到对应的固定点位，不需要额外飞线转接。设计时充分考虑了DIY用户的加工条件，所有安装孔位都采用标准孔径，可直接使用常见的M3螺丝固定在塑料壳体或者金属支架上，安装孔的位置避开了板上的高元件区域，固定时不会出现螺丝触碰元件引脚导致短路的问题。

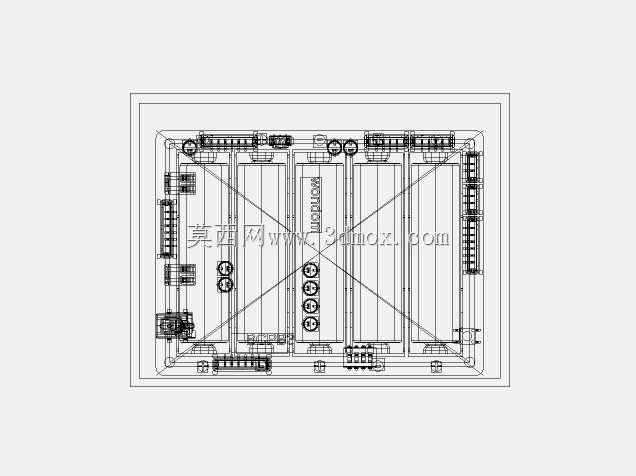

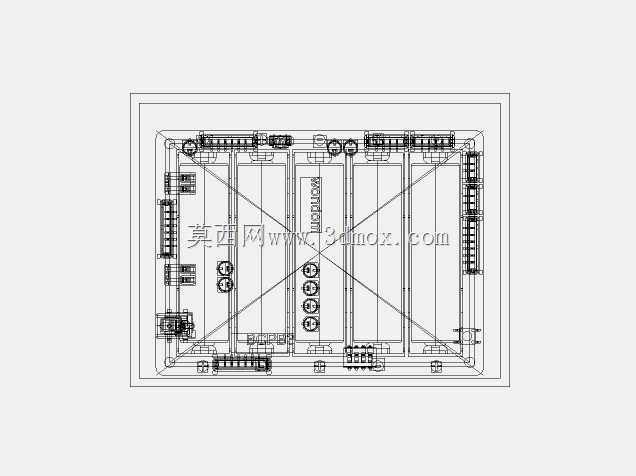

　　外形尺寸方面，模块整体为薄型长方体结构，板厚采用常规PCB厚度，板上最高元件为侧边的接插件，整体高度控制在较低范围，可适配厚度有限的便携设备壳体；安装边界上，模块四周预留了足够的安全爬电距离，高压采集点与功率地之间的间距满足安规要求，即使在潮湿或者多尘的使用环境下，也能降低爬电击穿的风险。板载的状态指示灯布置在板边角落位置，安装后可通过壳体上预留的小孔直接观察工作状态，不需要额外加装导光件；电源输入接口采用防呆设计，不同极性的接口尺寸与针脚定义做了区分，新手装配时也不容易插反。

　　在结构细节处理上，板上的大电流走线都做了加宽处理，并且在走线上做了露铜加锡的设计预留，用户如果需要通过更大的持续电流，可自行在露铜位置加焊锡层提升载流能力；温度传感器的安装位置靠近功率MOS与电池连接端，能准确监测工作时的核心温度，触发过温保护的响应更及时。模块侧边的固定耳与主板为一体化设计，不需要额外加装固定支架，直接通过四个角的安装孔就能完成固定，减少了装配所需的配件数量。对于做小型锂电项目的结构设计者来说，这款模块的尺寸边界清晰，接口定义明确，在做壳体设计时可以直接根据板型预留安装槽位，不需要反复调整结构避让元件，能大幅缩短项目的结构开发周期；在选型时也可以直接根据自身的电流需求、电池串数匹配对应的安装空间，不需要额外做转接板设计。
