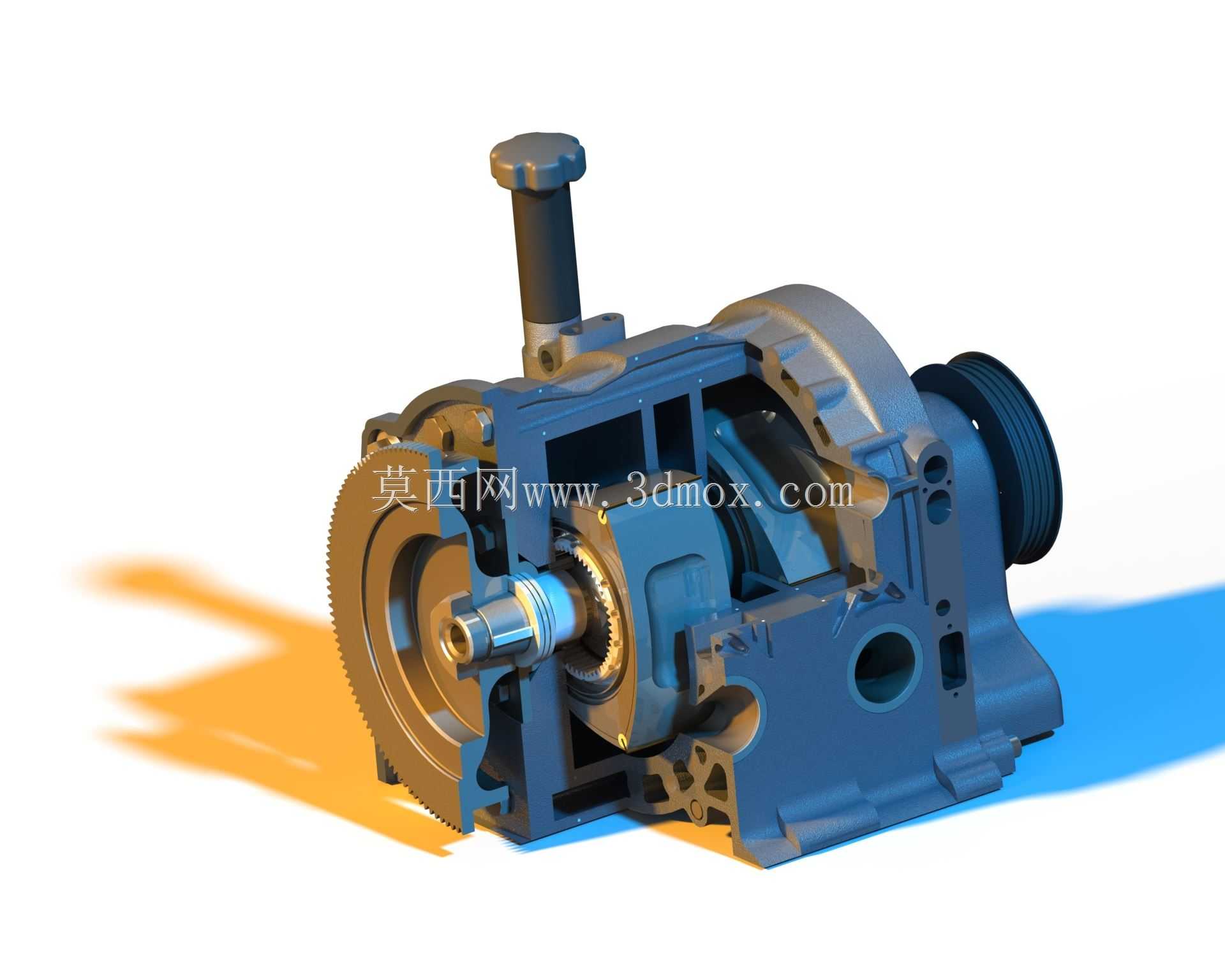

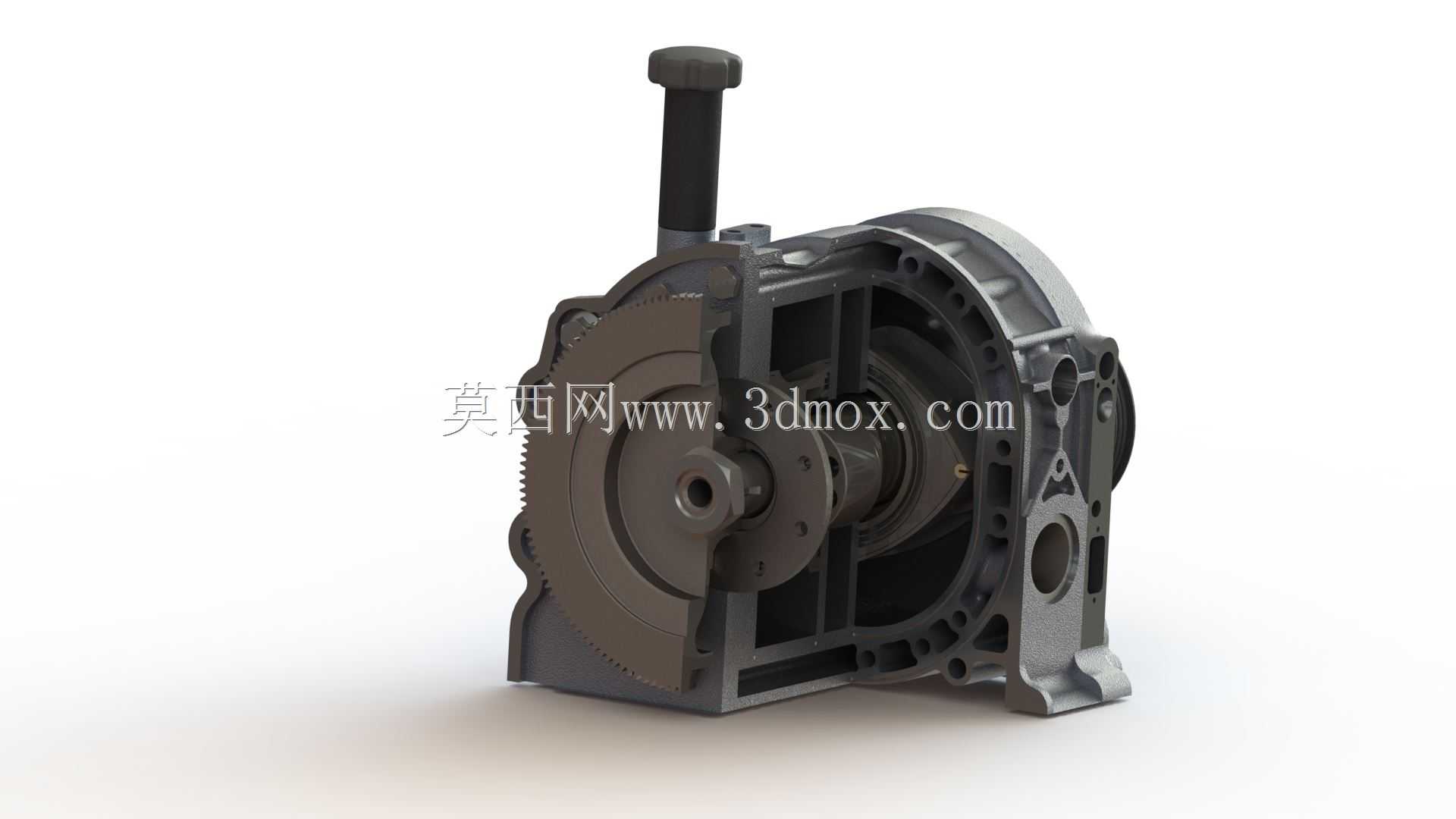

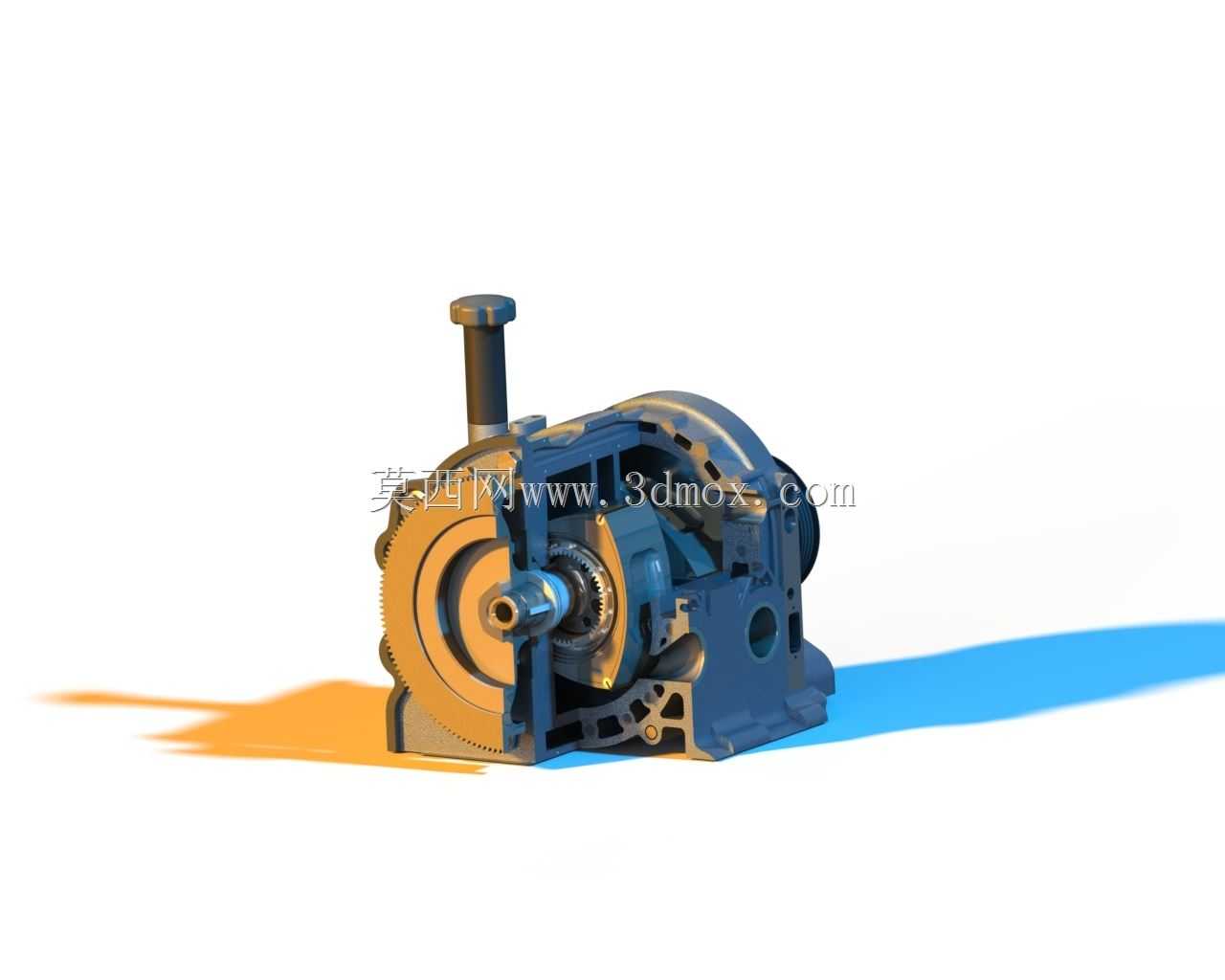

马自达13B转子发动机剖视结构展示

　　这款转子动力单元的应用场景覆盖民用性能车改装、高校内燃机教学演示、动力总成结构研发参考多个领域，不同于传统往复式活塞发动机的结构逻辑，三角转子的运行方式让整机在紧凑体积下能输出更高的功率密度，早年搭载于RX系列量产车型时，就凭借高转速响应特性在性能车领域占据独特定位，不少改装从业者会参考这类结构做动力匹配调校，教学场景中则可以通过剖视结构直观展示转子的运行轨迹、密封件配合逻辑、进排气道的布局思路，帮助学习者跳出往复式发动机的固定认知框架，理解不同内燃机结构的优劣势。

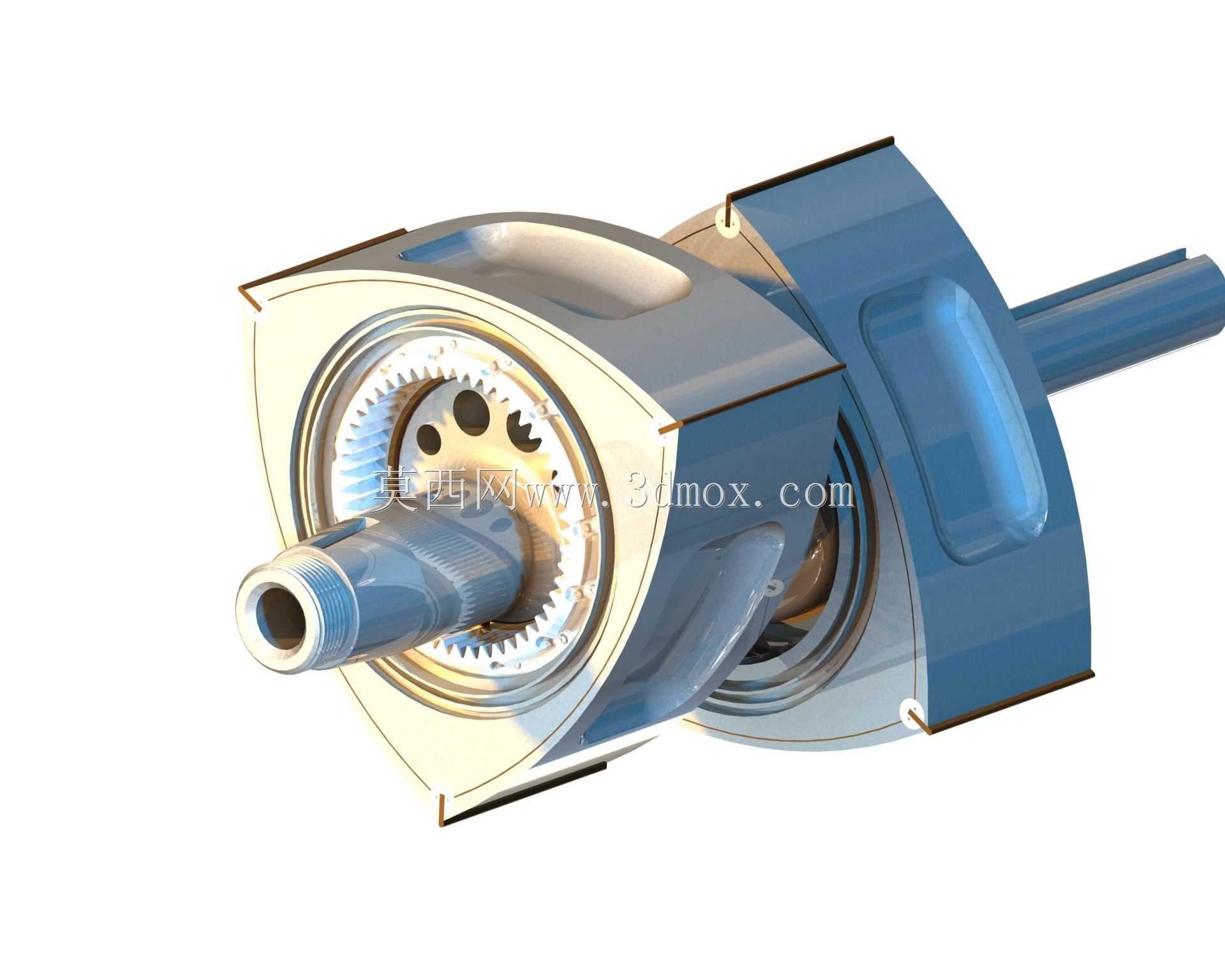

　　从实际用途来看，这款动力单元除了作为量产车的原厂动力输出核心，也常被航空改装、小型竞速载具改装领域作为动力选型参考，因为其轴向尺寸短、整体重量轻，没有复杂的曲柄连杆往复结构，高转速区间的振动控制远优于同排量活塞机，适合对动力重量比要求极高的轻量化载具场景。整机的功能特性围绕三角转子的偏心运转逻辑设计，缸体型线为双弧外次摆线，转子在偏心轴带动下做行星运动，三个独立工作腔分别完成进气、压缩、做功、排气四个冲程，单转子每转即可完成一次做功循环，同排量下的做功频率是四冲程往复机的两倍，这也是其小体积大功率的核心原因。

　　设计思路上，这款结构优先保证了转子与缸体的密封可靠性，侧密封片、顶点密封件的安装槽位都做了适配热膨胀的间隙预留，进排气道采用侧置布局，配合转子端面的气口开闭完成配气，省去了复杂的气门、凸轮轴配气机构，大幅减少了运动部件数量。冷却系统的水道围绕缸体高温区域做环绕布置，针对转子发动机常见的缸体局部过热问题，在排气侧对应的缸壁位置做了水道加宽设计，保证高负荷运转时的热量均匀导出。润滑系统采用了计量式机油喷射结构，直接向缸壁、转子密封件位置喷射定量机油，兼顾润滑与密封需求，同时避免过量机油进入燃烧室导致的积碳问题。

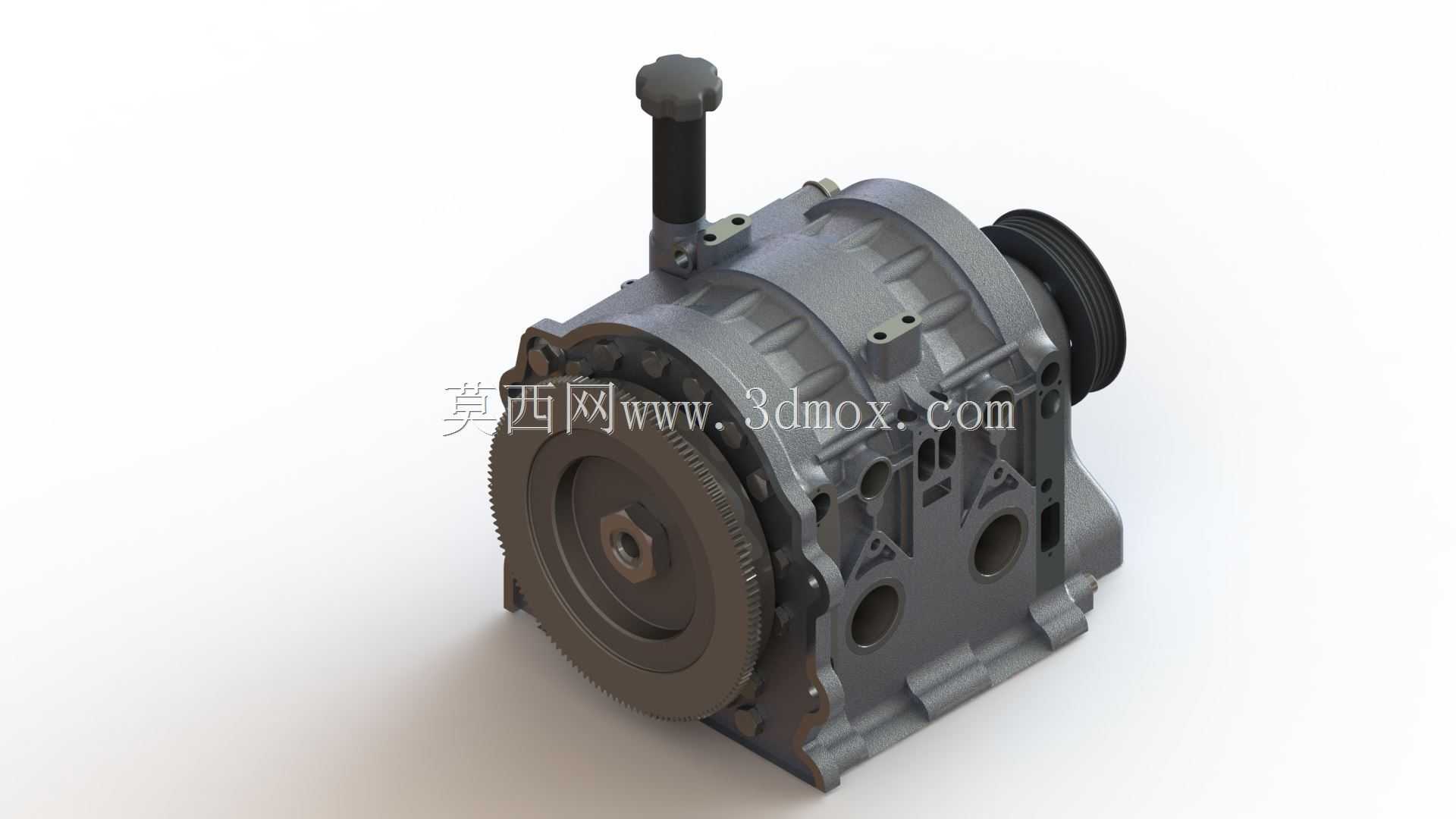

　　外形尺寸与安装边界方面，整机核心缸体部分的轴向尺寸控制在120mm区间，转子偏心距严格遵循15mm的设计规范，偏心轴的输出端采用标准花键连接结构，可适配不同车型的变速器输入轴接口，安装脚位的孔距参考原厂RX车型的动力舱布局设计，横向安装宽度仅为同功率活塞机的三分之二左右，给进排气系统、冷却管路的布置留出了充足空间。输出端的皮带轮结构可直接兼容原厂附件驱动系统，发电机、水泵、空调压缩机的安装位都在壳体上做了集成式预留，不需要额外制作转接支架。从结构细节来看，前后端盖的密封采用多层复合垫片，配合定位销保证装配同轴度，偏心轴的主轴承采用重载滚柱轴承，可承受高转速运转下的径向载荷，转子内部的冷却油道通过偏心轴的中心油道供油，带走转子运转时产生的高温，避免转子因热变形出现密封失效问题。不同于很多简化建模的结构，这款模型还原了壳体上的加强筋布局，在轴承座、安装脚位等受力集中区域都做了加厚与筋条补强，避免高负荷下的壳体共振与变形问题，进气道的内壁做了顺滑过渡处理，减少进气阻力，提升充气效率，排气侧的接口法兰尺寸与原厂排气头段完全匹配，可直接对接量产车型的排气系统。
