皮带传动式高精度旋转工作台结构设计

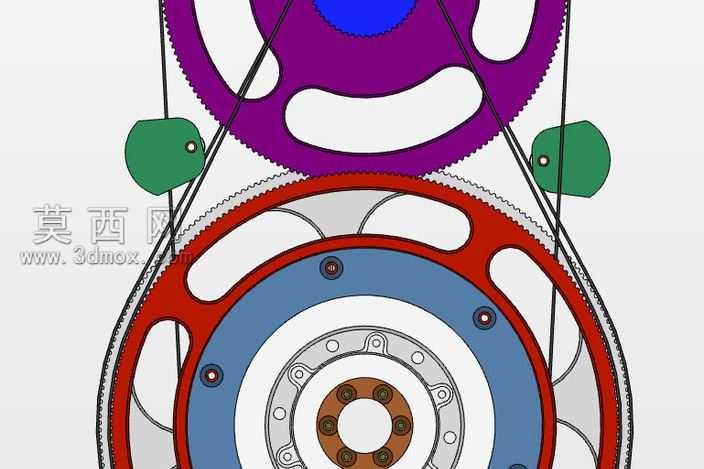

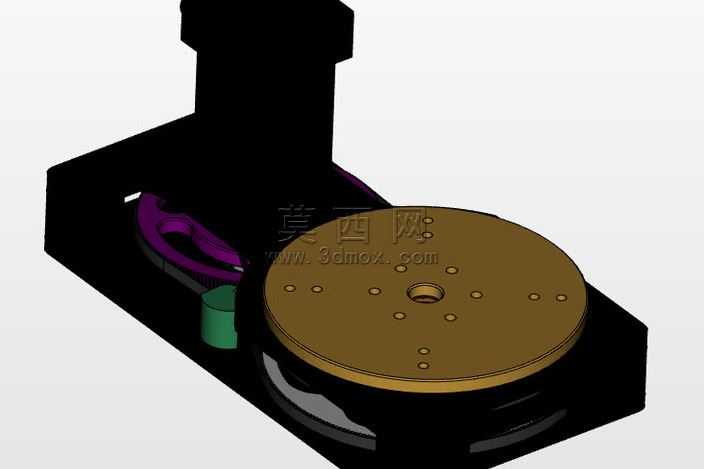

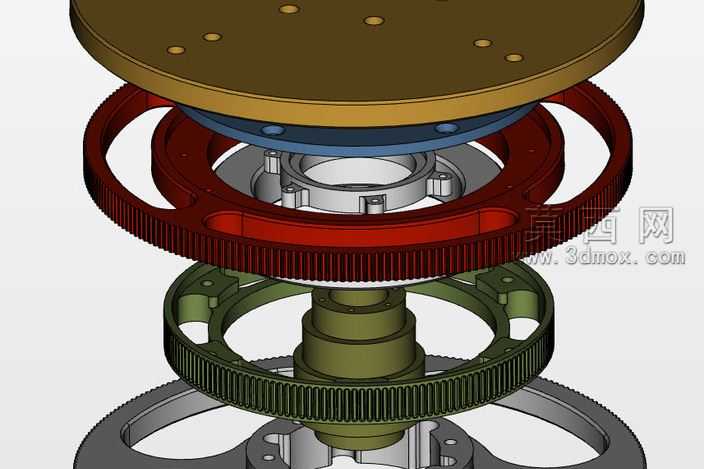

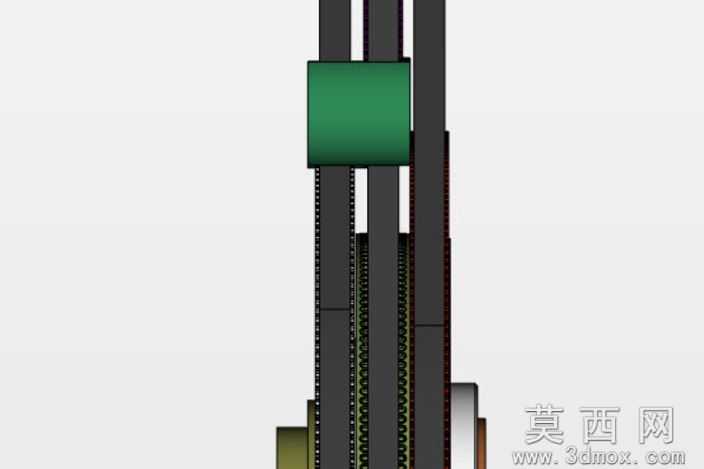

该旋转工作台采用三维建模软件完成全参数化结构设计，整体围绕皮带驱动的核心传动逻辑搭建，建模过程中对每一处装配间隙、传动配合尺寸做了精准约束，确保各部件运动无干涉。模型渲染阶段针对不同部件赋予了差异化材质：底部承载基座采用哑光黑色硬质金属材质，还原铸铁基座的厚重质感与减震特性；顶部圆形旋转台面赋予黄铜色金属材质，表面做了细微的磨砂纹理处理，既体现金属加工的平整质感，也模拟实际工装台面的耐磨属性；传动皮带采用深紫色橡胶材质，还原同步带的柔韧与摩擦特性；侧边的张紧调节部件赋予绿色工程塑料材质，区分功能部件的材质差异。结构设计上，该旋转台采用同步带减速传动方案，将驱动端的高速旋转通过带轮减速后传递至中心旋转主轴，大幅提升输出扭矩，可满足一吨额定载荷下的平稳旋转需求；基座内部预留了带轮张紧调节空间，可通过侧边调节结构调整皮带张紧度，补偿长期使用后的皮带磨损松弛，保证传动精度；旋转台面均匀分布多组安装定位孔，可适配不同规格的工装夹具、待加工工件或展示载具的固定需求，中心设置的定位基准孔可配合芯轴实现工件的快速同轴定位，保障旋转过程中的同轴度误差控制在极小范围内。设计思路围绕低高度、高精度的实验级旋转承载需求展开，摒弃了传统齿轮传动带来的结构高度冗余与背隙问题，采用皮带传动的柔性缓冲特性降低启停冲击，同时通过合理的带轮传动比设计，兼顾旋转速度调节范围与传动精度，整体结构紧凑，基座采用一体化围合式设计，既可以防护内部传动部件免受粉尘、碎屑侵入，也提升了整体结构的刚性，避免重载下的结构形变影响旋转精度，可广泛应用于实验测试工位、工件展示转台、自动化生产线的分度旋转工位等场景。
