曲面流线型铸造壳体结构三维设计

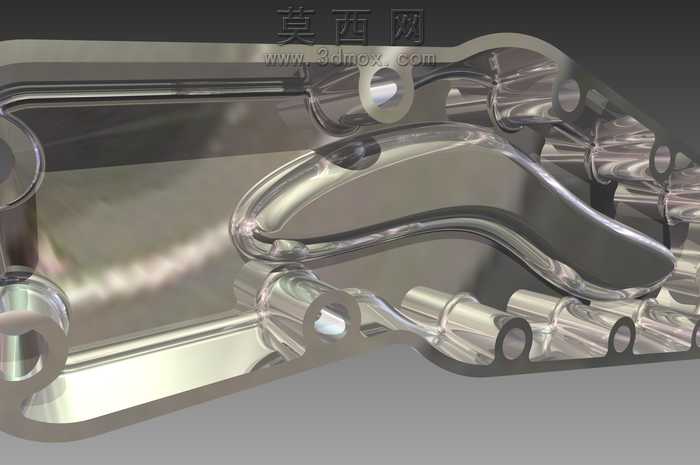

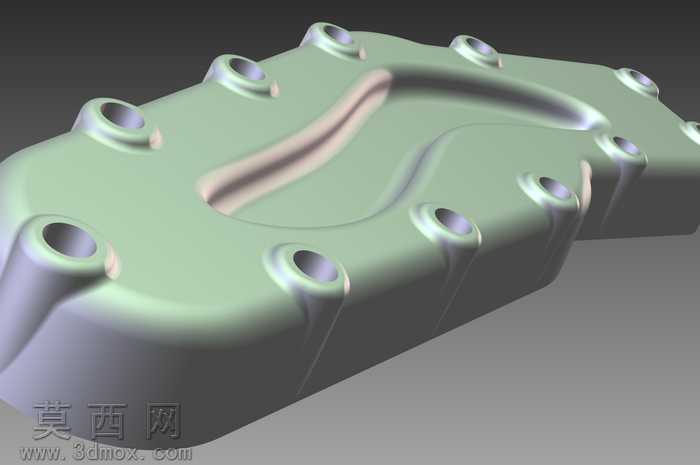

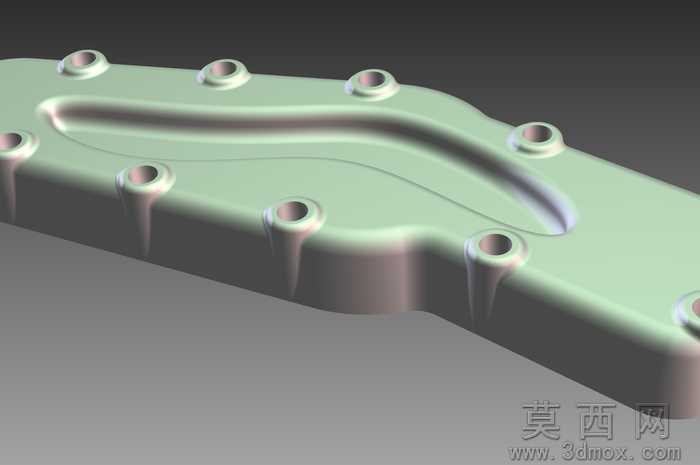

本作品为曲面流线型铸造壳体的三维建模设计成果，建模阶段依托参数化三维设计逻辑完成整体结构搭建，首先以壳体的功能安装点位为基准，确定所有安装孔位的坐标参数与孔径尺寸，保证后续装配环节的位置精度。主体曲面构建采用多截面放样与曲率连续过渡的建模方式，对壳体内部的流道形态做了顺滑的曲面衔接处理，避免出现锐角折边，既符合铸造工艺的脱模要求，也能减少流体在腔体内的流动阻力。建模过程中对壳体的壁厚做了均匀化处理，通过壁厚分析工具反复校验不同区域的厚度差值，将壁厚偏差控制在铸造工艺允许的公差范围内，避免后续铸造环节出现缩孔、冷隔等工艺缺陷。材质渲染阶段采用金属铸造材质表现，还原了铸铝件经表面抛光后的金属质感，对曲面的高光反射、环境遮蔽效果做了精细化调整，通过光影变化凸显壳体曲面的流畅弧度与结构层次，同时对安装孔的倒角、边缘的过渡圆角做了细节强化，让模型的工艺真实感得到充分体现。结构设计上，壳体边缘设置的多个带衬套安装孔，可满足部件与外部结构的稳固连接需求，内部的弧形流道与加强筋结构采用一体化建模思路，在保证壳体整体结构强度的同时，尽可能控制壳体的整体重量，实现结构性能与轻量化的平衡。设计过程中充分考虑铸造工艺的成型特性，所有结构转角处均设置了符合工艺要求的铸造圆角，避免应力集中问题，同时对壳体的分型面做了合理规划，让模型能够直接对接后续的模具设计环节，具备实际生产的参考价值。整体模型的曲面曲率经过多次优化调整，保证各曲面之间的衔接达到G2连续标准，视觉上呈现出流畅顺滑的质感，结构细节完整，可用于铸造工艺教学、结构设计参考以及相关产品的方案演示场景。
