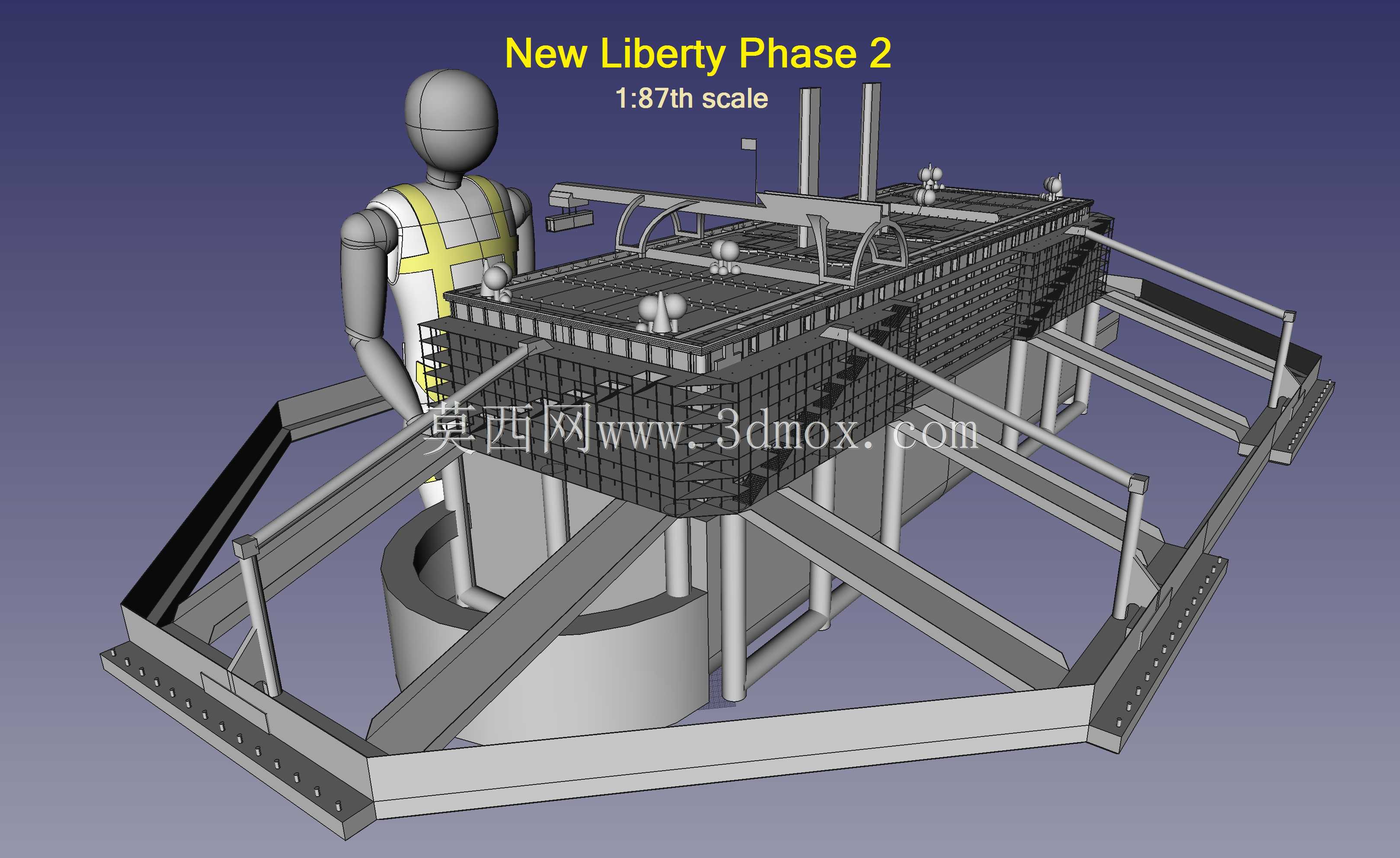

新自由号集装箱驳船结构三维设计

　　在近洋支线运输、内河港区间驳运以及港口锚地与码头间的集装箱短倒作业场景中，单甲板驳船始终是兼顾装载效率与建造成本的核心载具，本次完成结构建模的新自由号集装箱驳船，正是针对无龙门吊配置的中小型码头作业场景开发的专用载具，建模过程完全参照实船运营的结构受力逻辑与装载边界完成，可直接用于船舶结构教学、港口作业仿真推演以及新船型方案论证阶段的结构校核参考。不同于常规带起重设备的自航驳船，该型驳船完全依赖码头岸桥完成集装箱装卸作业，因此主甲板区域完全取消了起重设备基座与相关支撑结构，将甲板可用装载面积最大化，主船体采用单舷侧大开口结构设计，甲板下方设置双层底压载舱与边压载舱，可根据不同装载工况调整压载水量，控制船舶吃水差与横倾角度，

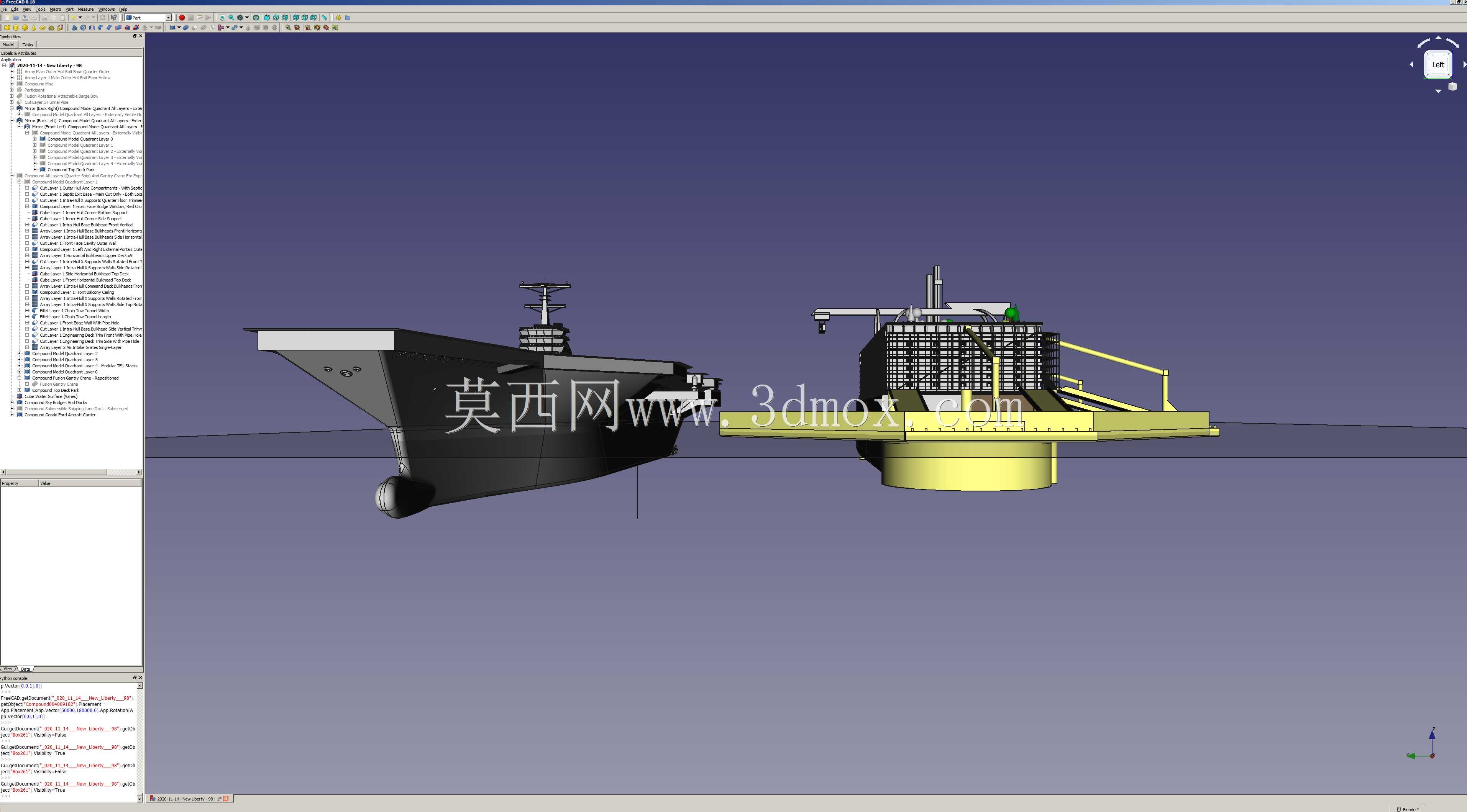

　　满足不同水深码头的靠泊作业要求。主尺度层面，单驳船主船体总长168米，型宽56米，型深56.4米，该尺度适配巴拿马运河旧船闸通航限制，可承担跨太平洋近洋支线的集装箱运输任务；针对内河航道水深较浅、码头泊位长度受限的场景，建模过程中同步完成了混凝土沉箱第三船体的适配结构设计，适配状态下船体总长172米，型宽60米，型深58.4米，通过加装模块化沉箱结构调整船体浮态，进一步提升浅水区域的装载稳定性，避免大装载量下出现船体中垂变形超标的问题。集装箱装载能力是该型驳船的核心设计指标，建模过程中严格按照ISO标准集装箱角件的布置间距完成甲板箱位与舱内箱位的定位，理论最大装载状态下可容纳4902个标准集装箱，

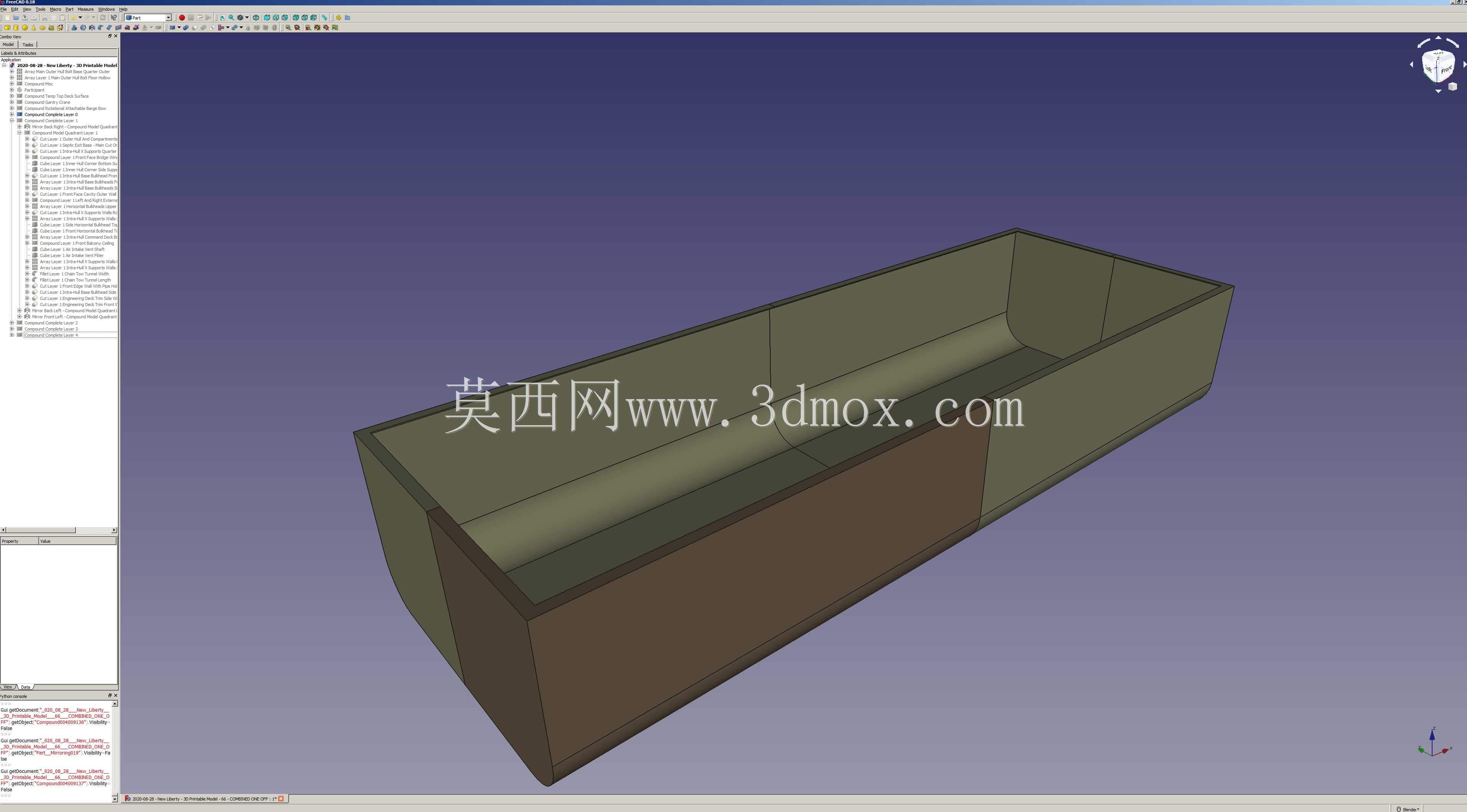

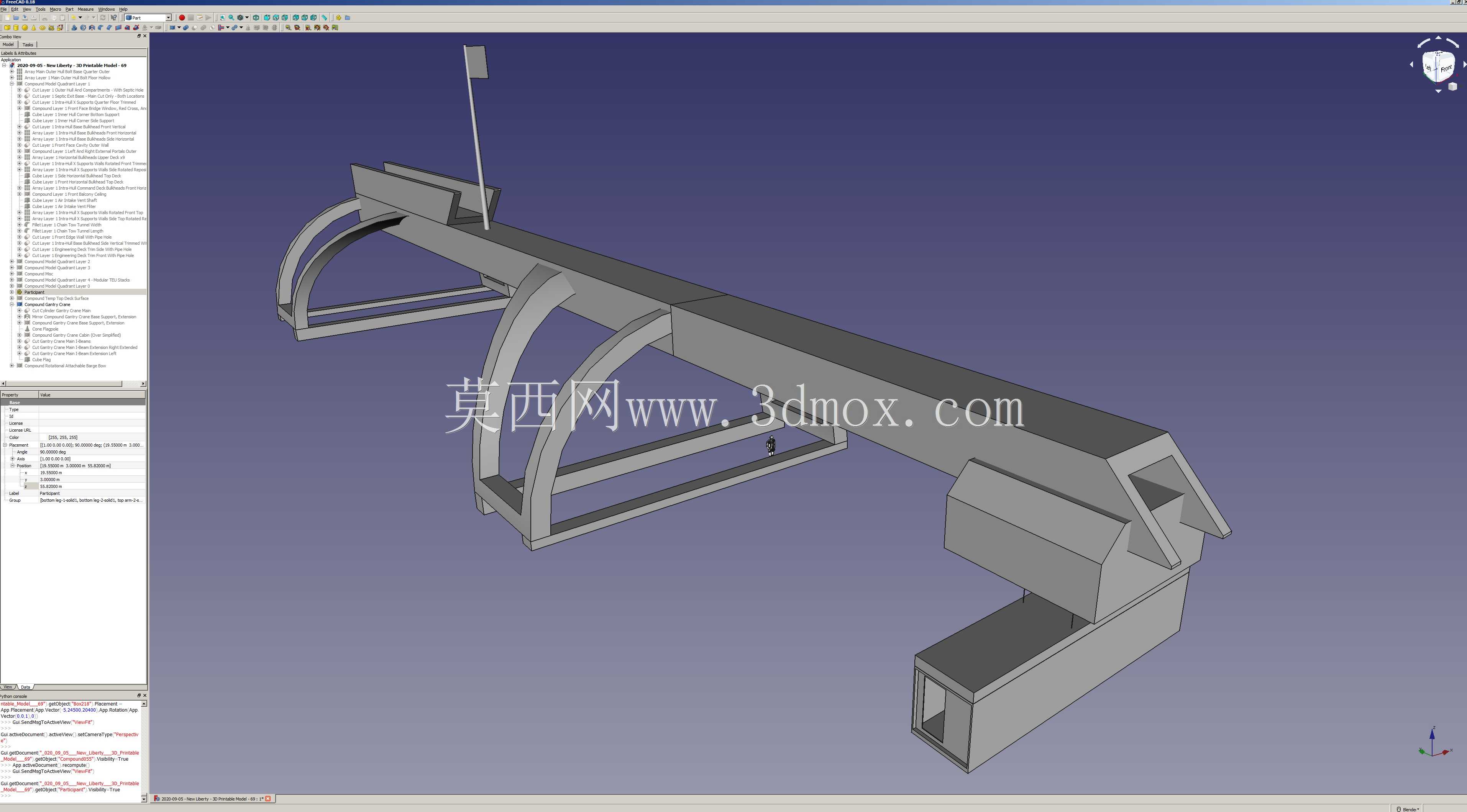

　　其中舱内固定箱位可容纳2178个标准箱，主甲板区域可布置2176个标准箱，建模时已提前扣除机舱、排气筒以及船员住舱占用的136个标准箱位空间，所有箱位均配套设置了集装箱扭锁安装基座与绑扎眼板的结构点位，可直接导出用于绑扎系统的详细设计。考虑到港口短倒作业中存在临时加箱、快速装卸的需求，设计阶段预留了684个标准箱的短期超载装载空间，但建模过程中同步完成了该工况下的结构强度校核，明确标注该超载状态仅适用于航区海况不超过2级、航程不超过24小时的短距离作业场景，长期航行状态下严禁超出额定箱位装载，避免船体总纵强度不足引发结构断裂风险。船体结构建模采用全参数化逻辑，主甲板、舷侧外板、双层底结构均采用板架式建模方式，横向强框间距按照3.

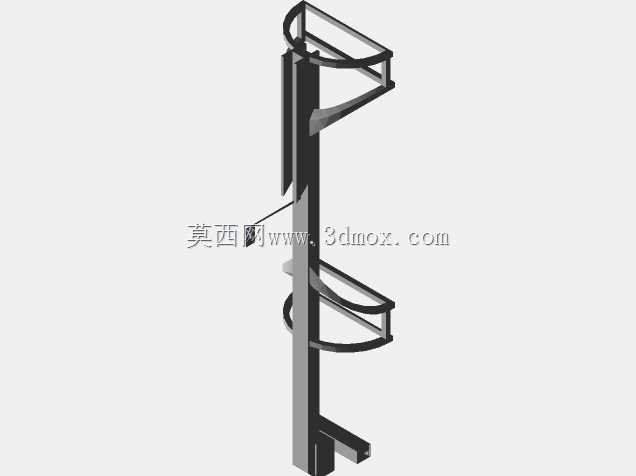

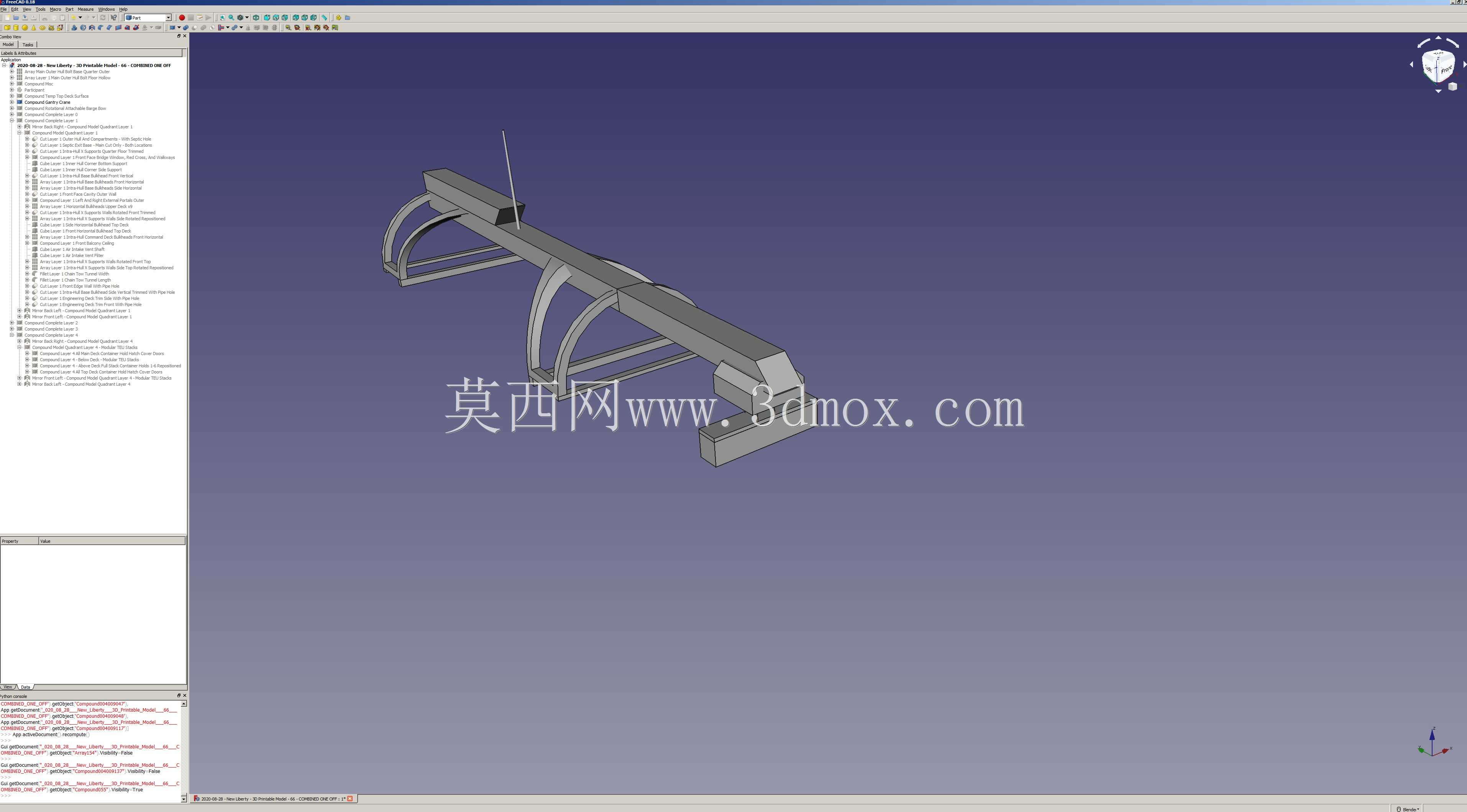

　　6米的标准集装箱长度设置，纵向骨材间距对应集装箱角件的纵向定位尺寸，确保每个集装箱角件下方均对应纵向强构件，将集装箱载荷直接传递至主船体强结构，避免局部板格变形。针对船体大开口区域的扭转强度问题，建模时在舱口围板区域设置了连续的纵向舱口纵桁，舱口端部设置大尺寸过渡肘板，降低应力集中系数，同时在船中0.4L区域的双层底内设置纵向抗扭箱结构，提升船体在斜浪工况下的抗扭转能力。压载舱的建模完全按照实际分舱逻辑完成，全船共设置12个独立压载舱，每个压载舱均设置独立的透气管、测深管与舱底水吸口位置，可通过调整不同压载舱的水量，实现空载状态下的螺旋桨浸没深度满足要求，同时避免出现过大的中拱中垂变形。针对不同装载工况下的稳性要求，建模时同步完成了重心高度的参数化计算逻辑，调整不同层数集装箱装载状态时，可直接读取对应工况下的初稳性高数值，快速校核稳性是否满足规范要求。该模型的结构细节完全覆盖实船建造的核心节点，包括舷侧外板与甲板的连接节点、双层底肋板与纵骨的贯穿节点、舱口围板与甲板的焊接节点等，所有结构的板厚、骨材规格均参照同尺度实船的建造规范取值，可直接用于船舶结构课程的教学案例，帮助学习者直观理解集装箱驳船的结构传力路径与分舱设计逻辑，也可用于港口物流仿真系统中的船舶模型，支撑码头装卸作业流程的推演与优化。
