小型敞口单体船壳体结构三维造型

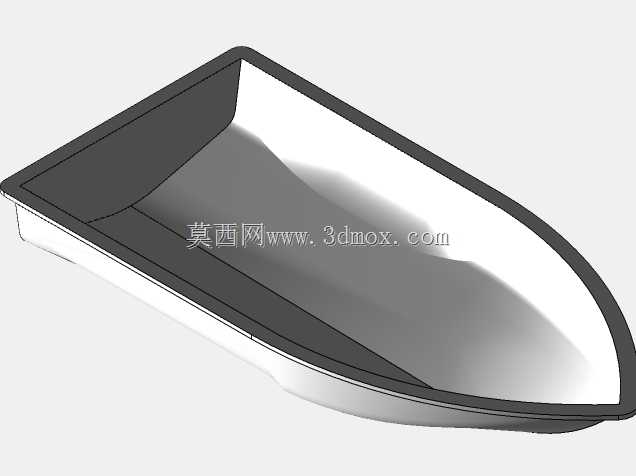

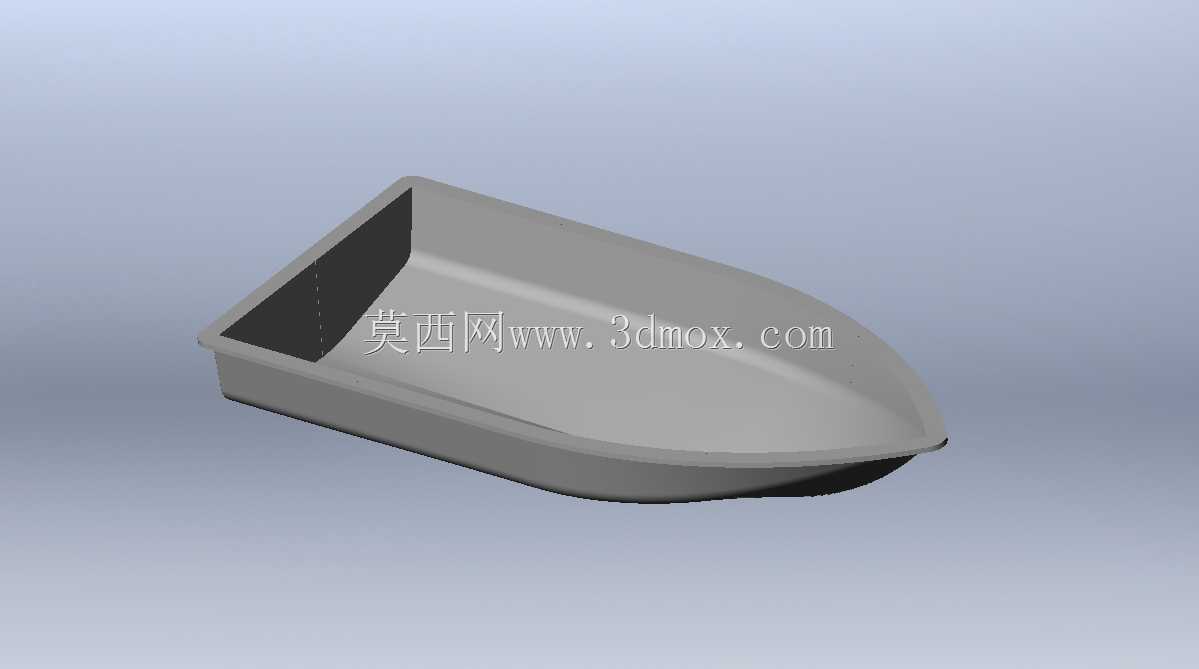

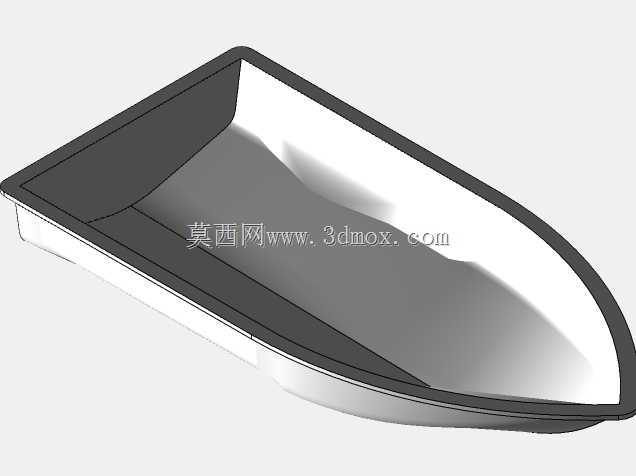

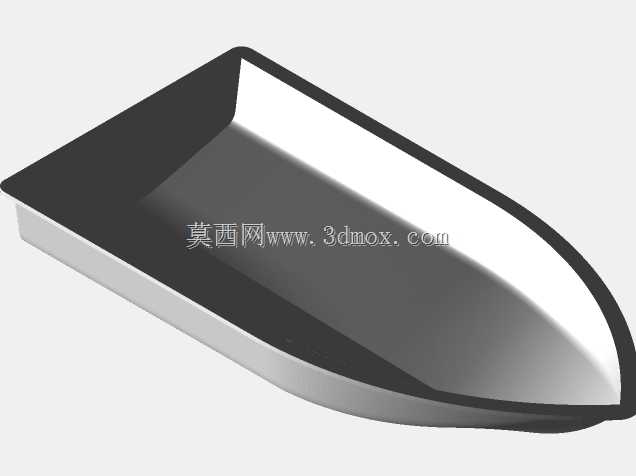

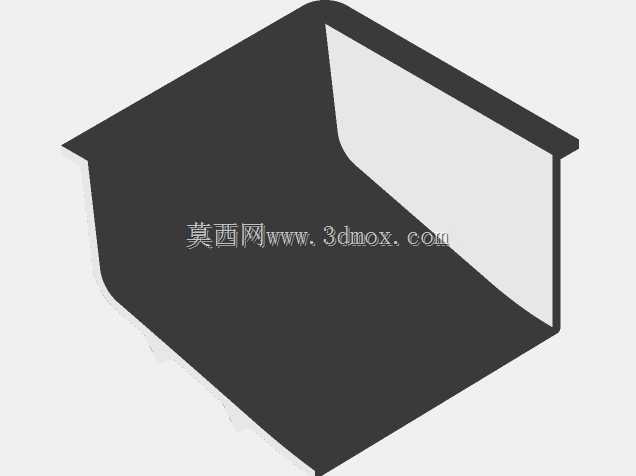

　　这款敞口式单体船壳体造型，在近岸小型作业船、休闲垂钓艇的前期方案验证阶段有着很高的适配性，日常做内河浅水区的短途人员接驳、轻型渔具运载都能匹配对应的使用需求。从结构设计逻辑来看，整个壳体采用一体化流线型曲面构建，船首位置做了大倾角的上扬弧面处理，航行时可以有效破开迎面水流，降低兴波阻力对航速的损耗，同时减少浪涌直接拍打进船舱的概率，适配内河、近岸平静水域的航行工况。船身中段采用等宽过渡的内凹舱室设计，舱壁与船体外板之间预留了均匀的壁厚空间，既可以保证壳体整体的结构刚度，也能为后续加装浮力填充层、内饰衬板预留足够的安装边界，不会出现后期改装时空间不足的问题。船尾位置做了平直的封板结构，方便后续挂载小型舷外机，

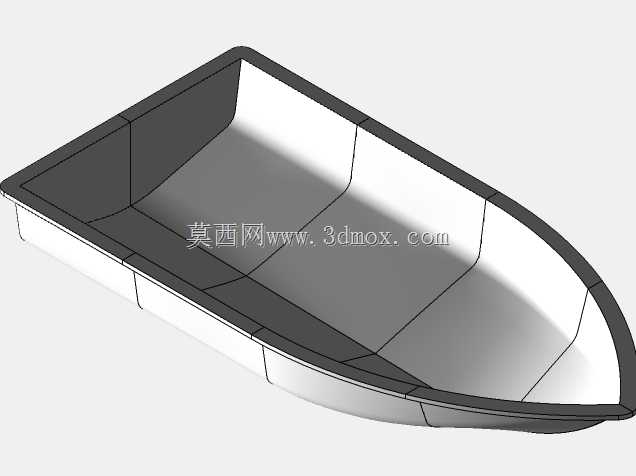

　　或者安装固定式的尾板作业平台，适配不同动力配置的改装需求，不需要对壳体主体做二次切削修改。从建模的细节处理来看，船体外缘的舷边做了外翻的压边结构，一方面可以提升壳体边缘的抗碰撞能力，停靠岸基时即使有轻微剐蹭也不容易出现壳体开裂的问题，另一方面外翻的压边可以作为人员登船时的扶手着力点，也能临时固定系泊缆绳，不需要额外加装舷边配件。舱室内部的底面做了微幅的后倾设计，航行过程中溅入舱内的积水可以自然流向船尾的预留排水位，不需要额外设计复杂的导水槽结构，简化后期生产的工艺复杂度。整个壳体的曲面过渡全部采用G2连续的曲率处理，没有生硬的折角结构，不管是采用玻璃钢手糊成型，还是采用铝合金板材冲压焊接，都能很好地适配生产工艺，

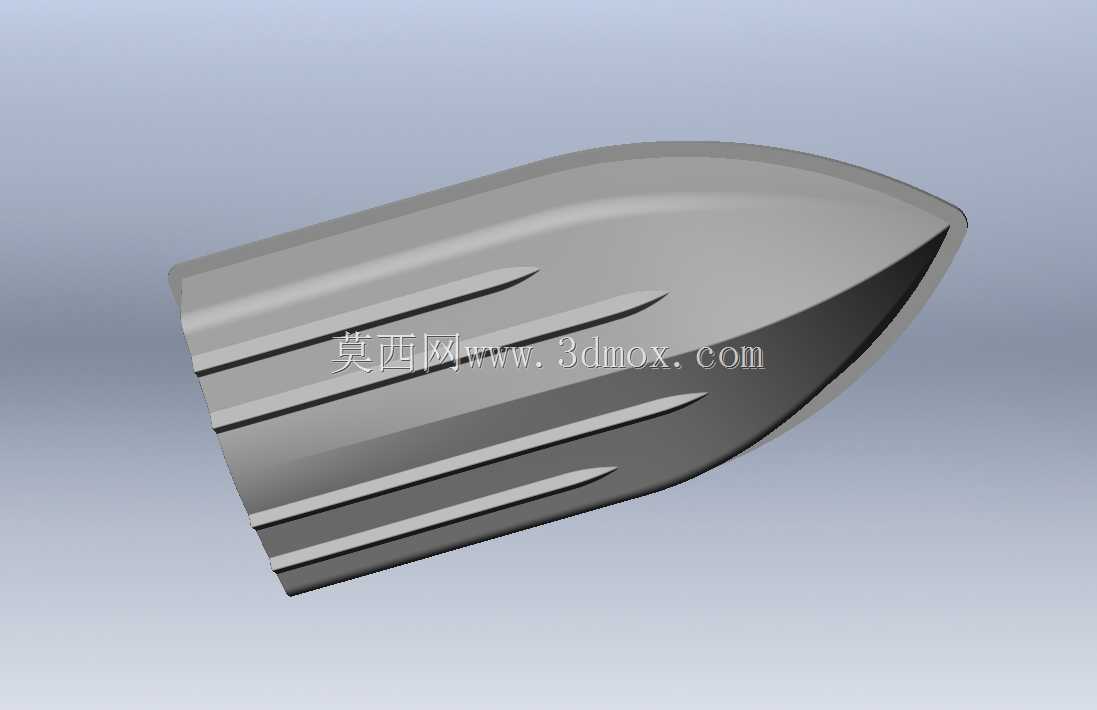

　　不会出现曲面曲率突变导致的成型应力集中问题。在安装边界的考量上，壳体底部的中纵位置预留了平直的龙骨安装面，后期可以加装固定式龙骨或者可升降的稳向板，提升船舶在有小幅风浪水域的航行稳定性，船身两侧的外板上预留了均匀的安装点位，可以根据使用需求加装防撞橡胶条、座椅固定支架、渔具挂载架等附属配件，所有点位的位置都避开了壳体的应力集中区域，不会因为后期加装配件破坏整体结构强度。从尺寸适配的角度，这款壳体的长宽比控制在4:1左右，既保证了航行时的航向稳定性，也兼顾了舱内的可用空间，舱内的有效使用宽度可以满足两到三人并排乘坐的需求，同时预留了放置小型储物箱、作业工具的空间，不会出现空间局促的问题。做结构校核的时候可以发现，

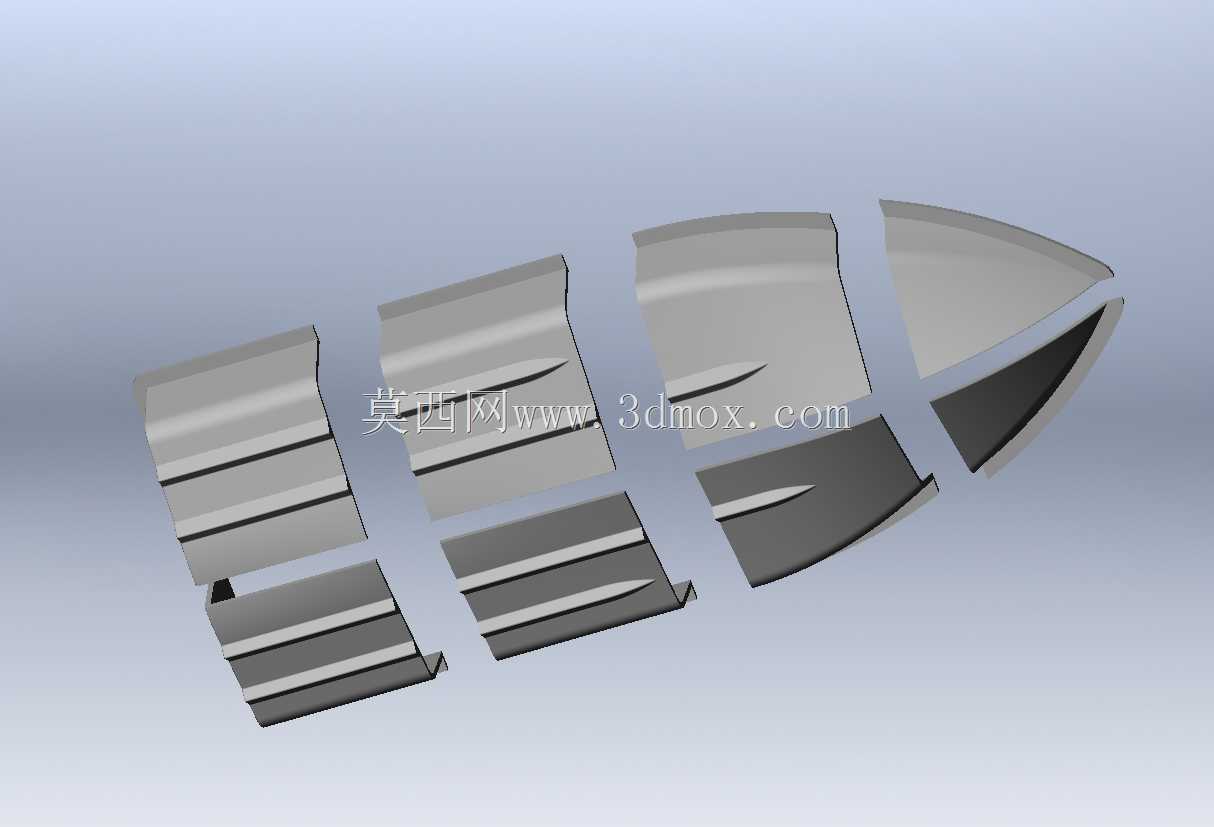

　　整个壳体的壁厚采用均匀渐变设计，船首碰撞区域、船尾动力挂载区域的壁厚比中段舱壁厚20%左右，在控制整体重量的前提下，针对性提升了高负载区域的结构强度，避免航行过程中出现应力变形。这类小型船壳的三维造型，在做方案迭代的时候可以快速调整曲面参数，比如修改船首的倾角、舱室的深度、船尾的宽度，就能适配不同的使用场景，不管是做休闲用的电动小艇，还是做近岸作业的小型工作艇，都能在这个基础造型上快速调整出符合要求的结构方案，不需要从零开始重构曲面，能大幅缩短前期方案设计的周期。建模过程中对所有曲面的拔模角度做了统一处理，外板的拔模角度都控制在3度以上，适配模具成型的生产要求，后期开模生产的时候可以顺利脱模，不会出现卡模、拉坏壳体表面的问题，舷边的压边结构也做了圆角过渡，避免生产过程中出现应力集中导致的成品开裂问题。
