便携式无叶戴森款空气净化器结构设计

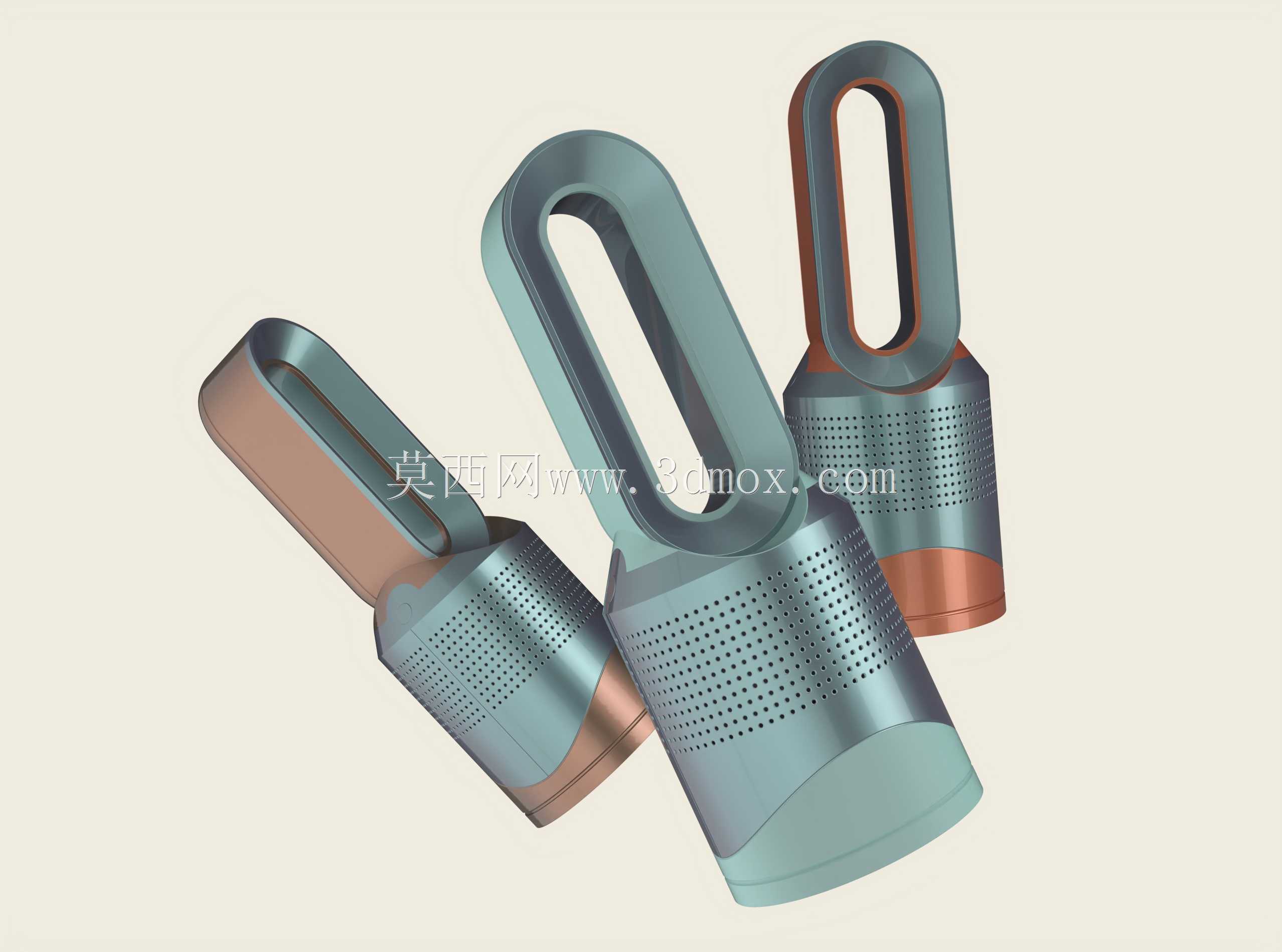

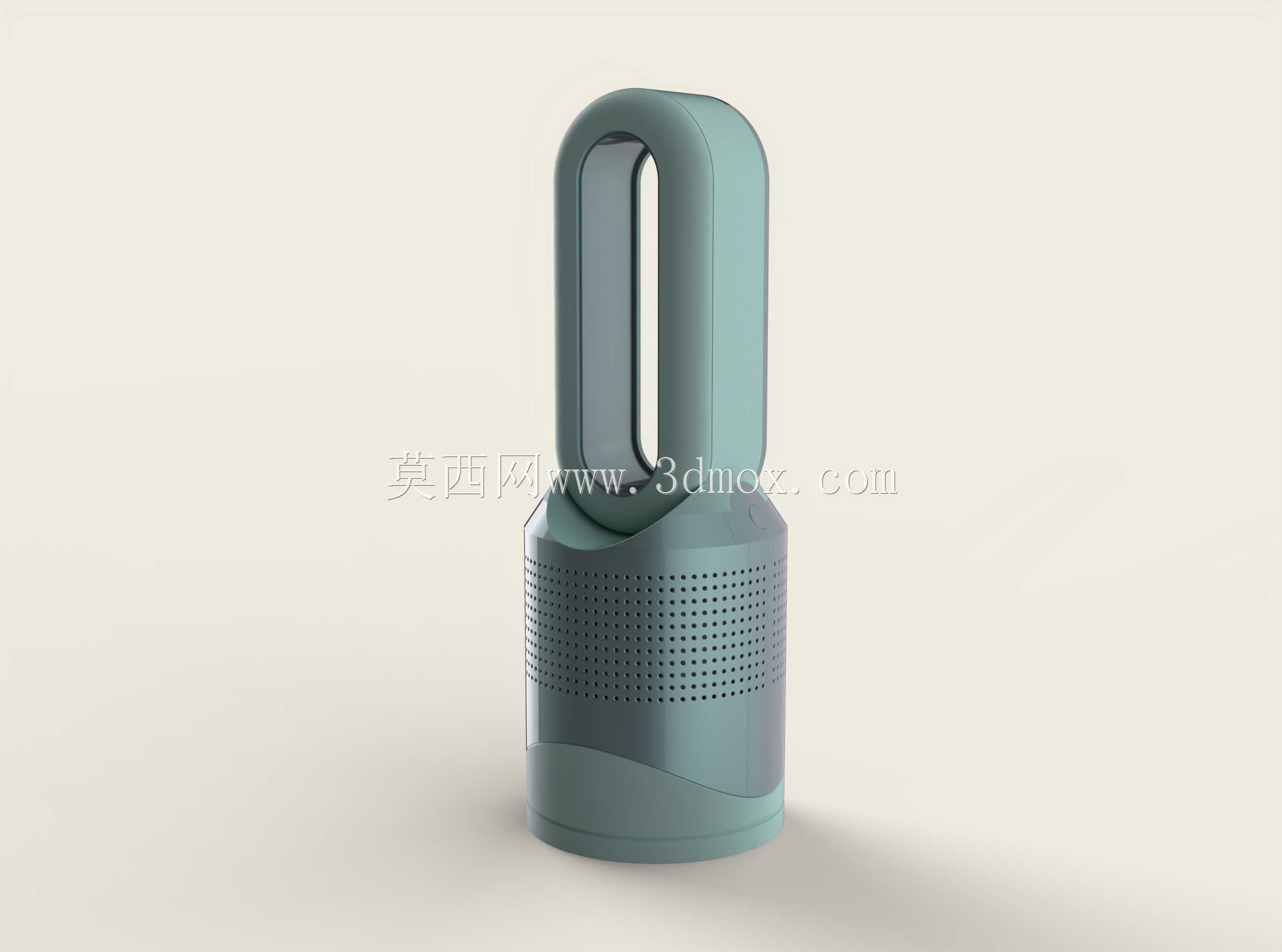

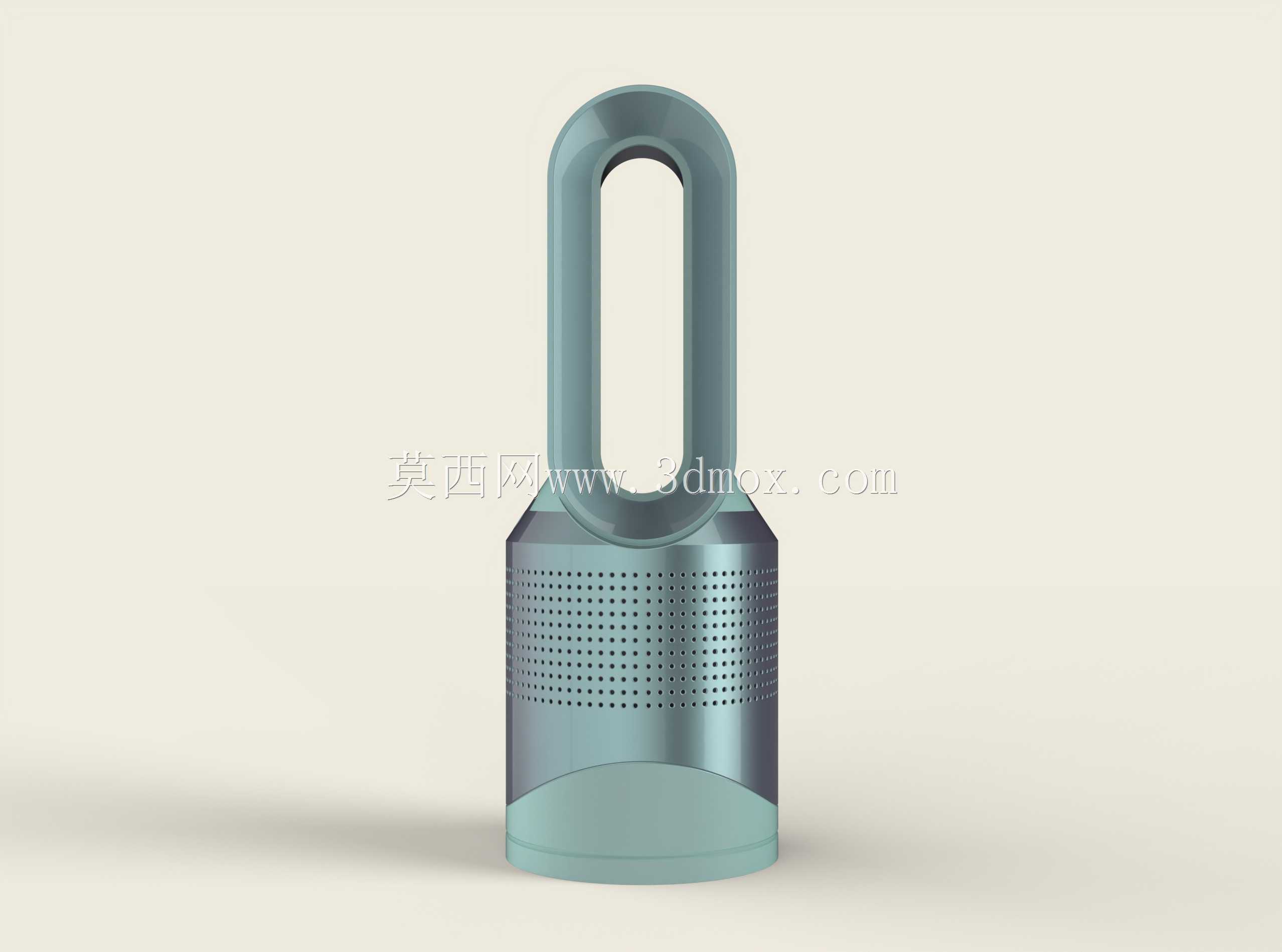

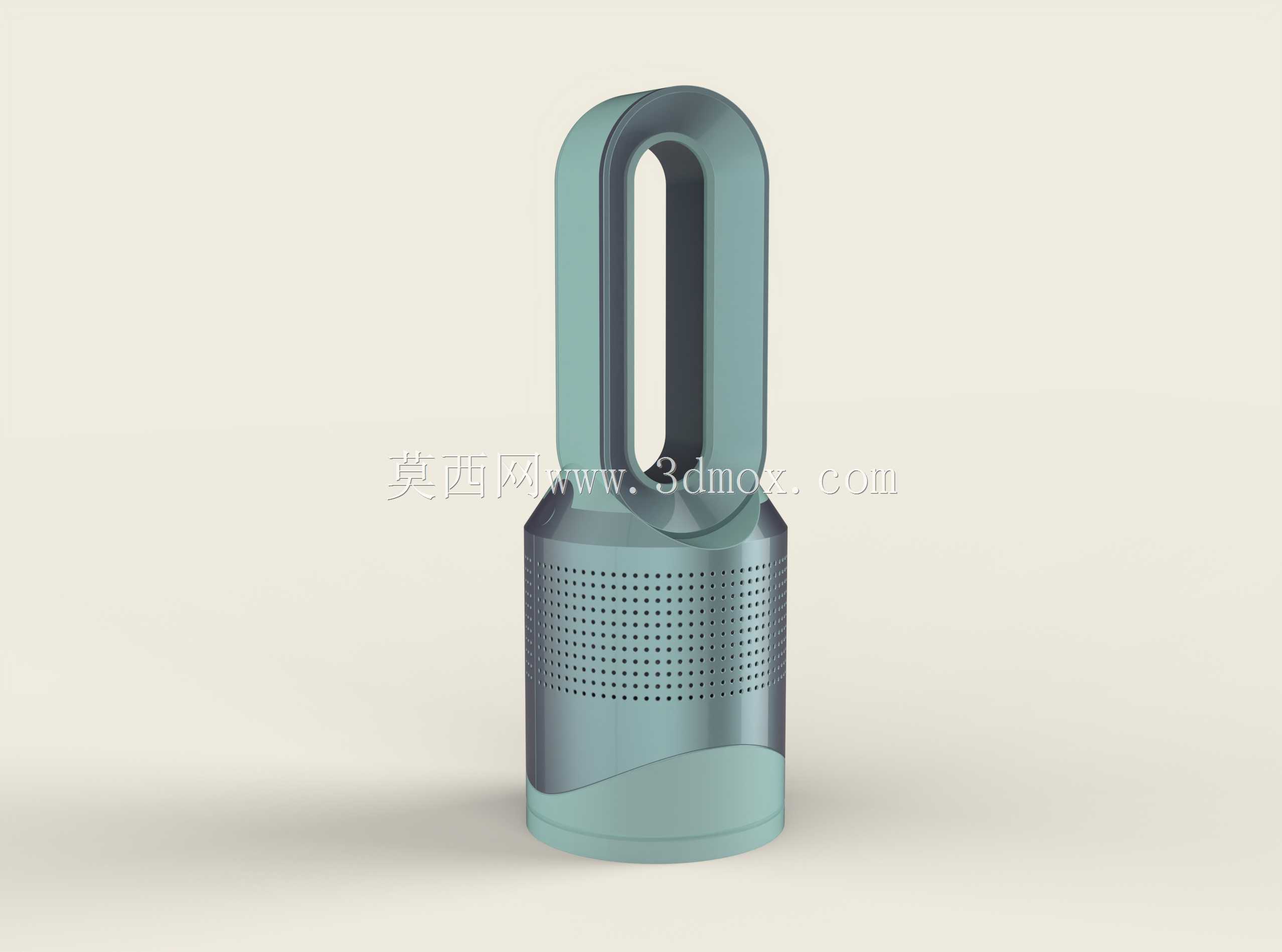

　　这款便携式空气净化设备的三维结构设计，首先围绕小空间空气循环处理的实际场景展开，适配桌面办公、车载出行、小型卧室等15立方米以内的封闭空间使用需求，区别于传统落地式大型净化设备，它的整体结构做了紧凑化整合，将净化、送风、辅助温湿度调节的功能模块集成在同一立式腔体内，不需要额外外接管路或者分体式组件，放置时仅需要占用直径180mm左右的圆形平面区域，整体高度控制在380mm上下，不会遮挡桌面视线，也不会在车载使用时阻挡行车视野，安装边界没有特殊要求，不需要壁挂固定，平稳放置在硬质平面上即可正常运行。

　　从功能结构来看，设备下半部分为核心处理腔体，外壁均匀排布直径2mm的进风冲孔，冲孔开孔率控制在32%左右，既保证进风风量足够，又能避免大体积杂物进入腔体内部损坏风轮，腔体内部从下到上依次设置初级过滤层、HEPA过滤层、活性炭吸附层，三层滤材采用抽拉式卡槽固定，不需要拆解整机外壳就可以完成滤材更换，维护操作的预留空间只需要在设备正面留出80mm的抽拉距离即可，不需要在设备四周预留过大的操作空间。滤材上方设置离心式风轮，搭配直流无刷电机，风轮的动平衡精度按照G2.5等级设计，运行时的振动幅值控制在0.1mm以内，避免放置在光滑桌面时出现共振移位的问题。

　　上半部分的无叶送风环是这款设备的核心送风结构，区别于传统带扇叶的送风设备，它的送风环采用环形狭缝出风设计，狭缝宽度控制在1.3mm，通过康达效应引导气流沿着环壁向外送出，送风覆盖角度可以达到120度，没有传统扇叶的切割风感，出风更加柔和，同时也避免了扇叶积灰后难以清理的问题，送风环的内壁做了圆弧过渡处理，没有直角结构，减少风阻的同时也能降低气流通过时产生的风噪，在最高档位运行时的噪音可以控制在52分贝以内，不会干扰办公或者休息。

　　设计过程中针对多场景适配的需求做了结构优化，设备底部设置了3mm厚的防滑硅胶垫，硅胶垫的静摩擦系数大于0.6，即使在车辆行驶过程中出现急加速、急减速的情况，设备也不会出现滑移倾倒的问题；机身外壳采用ABS+PC混合材质注塑成型，外壳壁厚均匀控制在2.5mm，加强筋的厚度设置为1.2mm，既保证外壳的结构强度，1.2米高度自由跌落时不会出现壳体开裂的问题，又能控制整体设备重量在1.8kg以内，方便用户在不同场景之间挪动携带。

　　设备集成的辅助功能模块也做了结构上的整合，加热模块采用PTC陶瓷发热组件，固定在风轮上方的出风路径上，不需要单独设置送风通道，加热功率分为两档可调，最高出风温度可以达到38摄氏度，冬季使用时可以辅助提升小范围空间的温度；加湿模块采用超声波雾化片，设置在腔体底部的独立储水仓内，储水仓容量为300ml，加满水后可以持续加湿6小时以上，储水仓采用密封式硅胶圈结构，倾斜30度时不会出现漏水问题，适配车载使用时的颠簸场景。

　　从结构建模的细节来看，所有零部件的配合公差都按照IT7级精度设置，壳体之间的卡扣配合间隙控制在0.15mm，既方便装配时的卡扣卡合，又不会出现装配后缝隙过大的外观问题；内部的走线槽都做了圆角处理，避免装配时刮伤线材绝缘层，所有电气元件的固定位置都预留了散热间隙，电机、PTC发热组件周边的间隙不小于5mm，保证运行时的热量可以及时随气流排出，不会出现局部过热的问题。设备的操作按键设置在机身顶部的后侧位置，按键凸起高度为2mm，盲操作时可以轻松触达，同时不会因为误触导致设备意外启停，进风侧的冲孔边缘都做了0.2mm的倒角处理，避免用户清理表面时划伤手指，所有外露的结构件都没有尖锐棱角，符合小家电产品的安全设计规范。
