适配1020铝挤压型材的蓝牙中继外壳

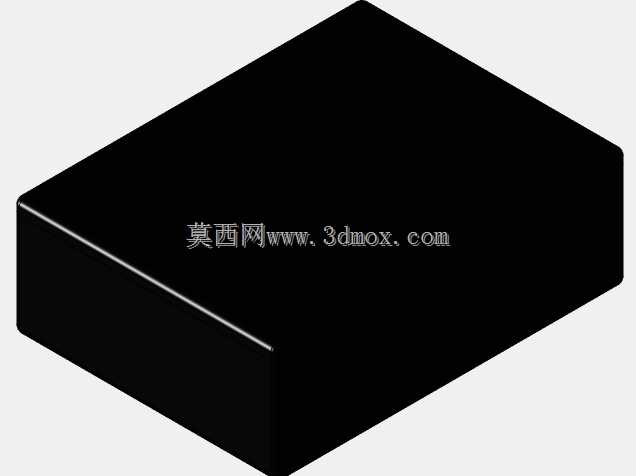

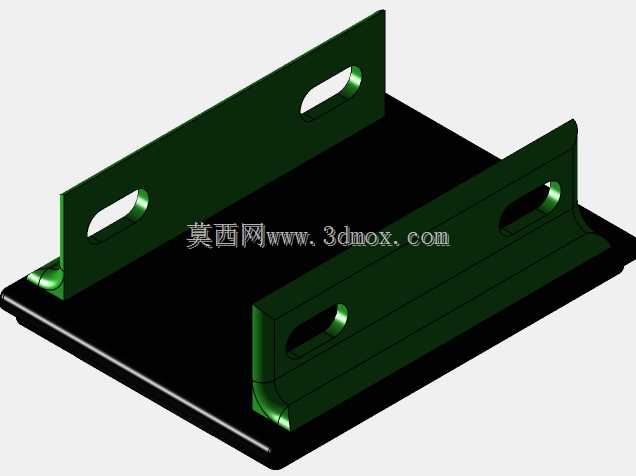

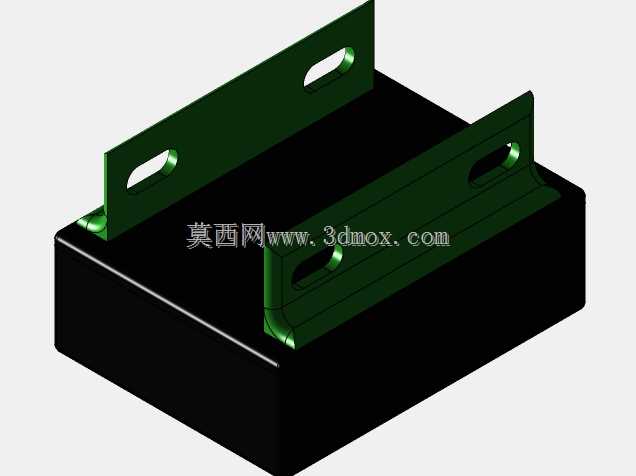

　　这款壳体结构的设计初衷，是为蓝牙中继板提供可靠的安装承载空间，同时匹配工业现场常用的1020系列挤压铝型材的安装槽位，无需额外定制转接支架即可完成快速装配。从实际应用场景来看，这类壳体多用于工业设备集群的蓝牙信号补点场景，在生产线旁的型材框架上安装时，不需要对现有型材架构做打孔、焊接等破坏性改动，直接利用型材自带的T型槽位配合紧固件就能完成固定，大幅降低现场改造的施工量。

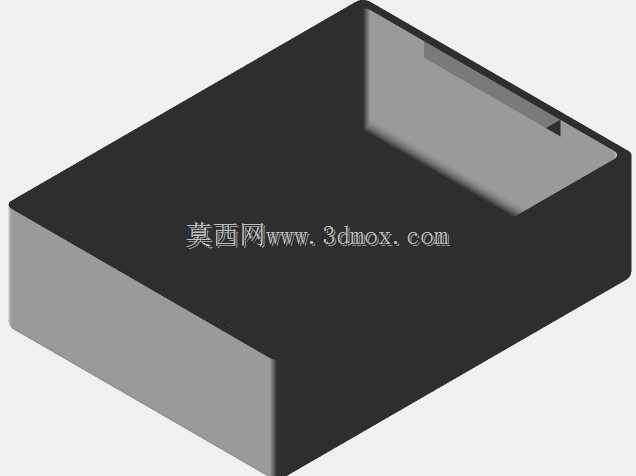

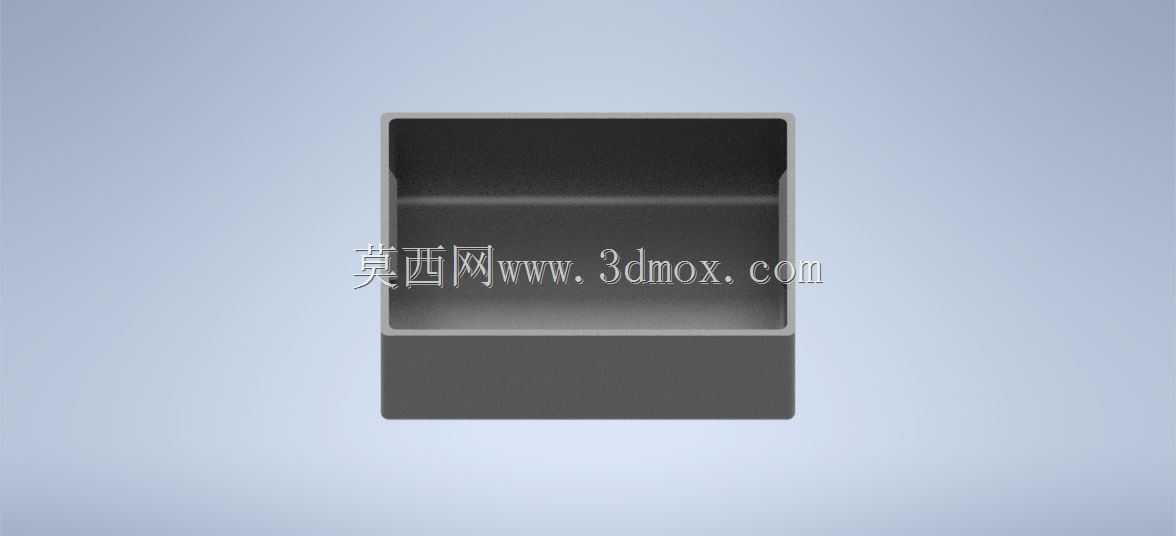

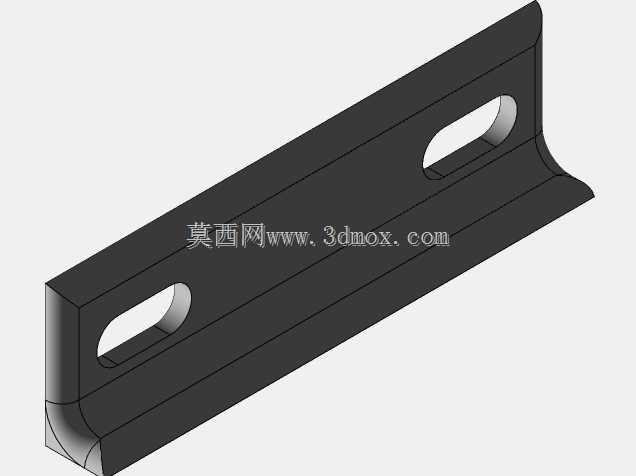

　　从功能特性上看，壳体采用敞口式槽型结构，内部预留的腔体空间刚好容纳常规尺寸的蓝牙中继PCB板，腔体侧壁做了0.8mm的均匀壁厚，既保证了3D打印成型时的结构强度，也不会因为壁厚过大占用过多安装空间，同时侧壁的平直度控制在0.1mm公差范围内，PCB板推入时不会出现卡滞或旷量过大的问题。壳体底部的安装面做了与1020型材槽宽匹配的定位凸台，安装时凸台卡入型材槽内即可完成预定位，不需要操作人员反复调整对齐位置，单人就能完成整套安装作业。

　　设计过程中优先考虑了参数化调整的便利性，所有关键尺寸都做了关联参数设置，当后续需要适配不同尺寸的中继板、或是更换不同规格的安装型材时，只需要修改对应的腔体宽度、壁厚、安装凸台尺寸几个核心参数，就能快速生成新的壳体模型，不需要重新从零开始绘制草图，大幅提升衍生版本的设计效率。建模时特意规避了容易产生打印翘曲的大平面悬空结构，所有转角位置都做了R1.5的圆角过渡，既减少3D打印过程中的应力集中问题，也能避免安装时锐边划伤操作人员的手部。

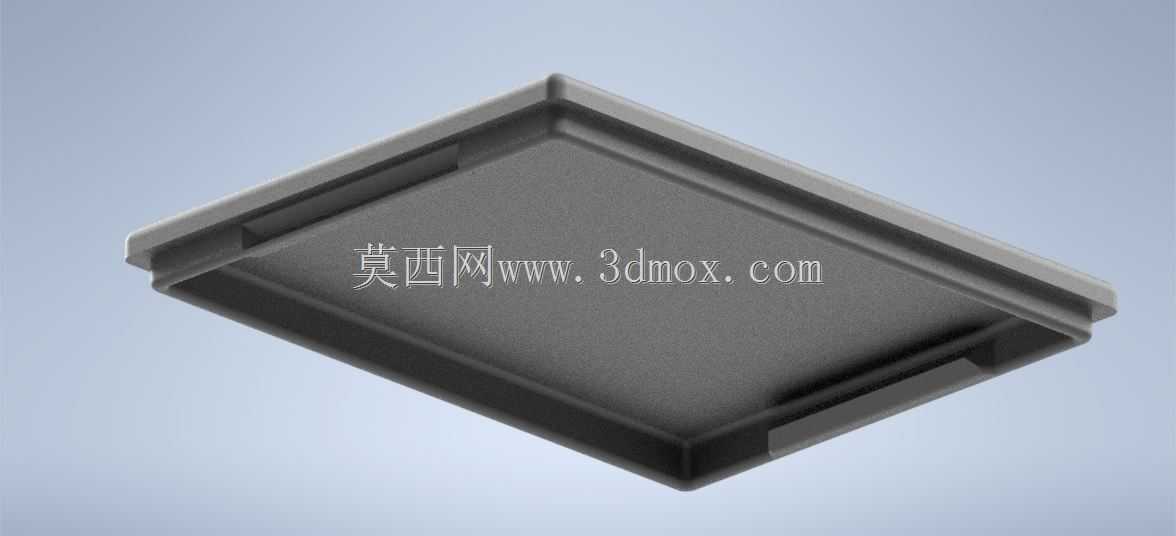

　　安装边界方面，壳体整体外轮廓尺寸控制在与1020型材截面匹配的范围内，安装后不会突出型材表面过多，避免在生产线旁形成磕碰风险，壳体敞口端预留了2mm的压边余量，后续如果需要加装盖板封闭腔体，不需要额外修改壳体主体结构，直接利用压边位置点胶或者加装卡扣就能完成盖板固定。腔体内部没有设置多余的加强筋结构，给PCB板上的接插件、天线预留了足够的避让空间，不会出现元器件与壳体内壁干涉的问题，同时壳体侧壁预留了走线缺口，方便电源、信号线从侧面引出，不需要在壳体上二次开孔。

　　从实际使用的适配性来看，这款壳体既可以用于工业现场的蓝牙信号中继设备安装，也可以作为小型传感器、采集模块的通用安装外壳，参数化的设计逻辑让它的适配范围可以根据实际需求快速调整，不需要受限于固定的尺寸规格。打印成型后的壳体经过实际装配验证，与1020挤压型材的贴合度良好，长时间在车间常温环境下使用不会出现形变松脱的问题，内部腔体对PCB板的包裹性足够，能够阻挡车间内的浮尘直接落在电路板表面，降低设备因为积尘出现故障的概率。
