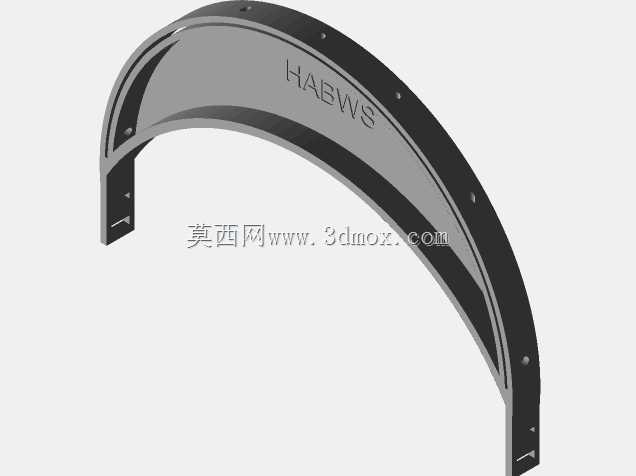

弧形防护面罩框架结构三维设计

　　这款弧形面罩框架的设计，最初是针对个体防护装备里的面屏支撑需求做的结构优化，日常在机械加工车间的切削工位、焊接打磨工位、化工投料操作岗，还有户外扬尘环境下的作业场景，这类框架都是面屏组件里的核心承载部件，它需要把透明防护面屏稳定固定在使用者头部前方，同时兼顾佩戴时的贴合度与结构强度，避免受外力冲击时出现面屏脱落、框架变形的问题。从结构设计逻辑来看，整体采用大曲率弧形轮廓，这个弧度是匹配人体面部正面的曲面特征做的拟合，框架内侧预留的安装位，既可以卡装不同厚度的硬质透明防护面屏，也能适配柔性防飞溅面材，框架边缘均匀分布的小孔是固定点位，既可以用铆钉、螺丝完成面屏与框架的刚性连接，也能穿设绑带实现与头部佩戴束带的衔接，

　　不需要额外加装转接件就能完成整机组装。设计时特意把框架的截面做了渐变处理，靠近两端连接束带的位置截面厚度更大，因为这两个位置是佩戴时的主要受力点，日常佩戴过程中束带的拉力、面屏受冲击后的传力都会集中在端部，加厚的截面能提升局部抗弯折性能，避免长期使用后端部出现开裂、形变；框架中间段的截面相对更薄，一方面能降低整体重量，减少长时间佩戴对额头部位造成的压迫感，另一方面也能让框架整体保留适度的弹性余量，佩戴时可以根据不同使用者的头围尺寸做小幅度的弧度微调，不会因为硬度过高导致佩戴时贴合度差、出现压痕。从安装边界来看，框架整体的弧长适配常规成人面部的宽度范围，两端的连接位预留了通用的绑带穿槽，

　　不需要对现有常见的防护面罩束带做修改就能直接适配，框架与面屏贴合的接触面做了窄边凸筋设计，安装面屏时凸筋会卡入面屏边缘的预开槽内，既可以提升连接的密封性，避免飞溅的金属碎屑、化学液滴从框架与面屏的缝隙处渗入，也能定位面屏的安装位置，组装时不需要反复调整对位，能提升装配效率。在实际工况验证的设计考量里，框架外侧的平滑曲面没有多余的凸起结构，能避免作业过程中框架勾挂到周边的管线、工件边角，表面做的圆弧过渡处理，也能减少受冲击时的应力集中点，就算受到飞溅物的撞击，力也能顺着弧形曲面均匀分散到整个框架结构上，不会出现局部应力过大导致断裂的问题。另外框架的弧度设计也充分考虑了视野需求，框架上沿的高度刚好对齐人体额头的眉骨位置，

　　不会遮挡正常作业时的上方视野，下沿的弧度预留了足够的呼吸空间，佩戴时不会蹭到口鼻部位，就算长时间佩戴也不会有明显的憋闷感。针对不同的使用场景，这个框架结构也预留了拓展空间，框架上的预留孔位除了固定面屏和绑带，还可以加装护边密封条、照明辅助件、防雾导流件等附加配件，不需要对框架主体做二次修改就能满足不同工况的个性化需求，比如在焊接工位使用时，可以在预留位加装遮光片的固定卡扣，在高粉尘工位使用时，可以在边缘加装密封泡棉条，提升整体的防护密闭性。结构建模过程中，对框架的弯折曲率做了多次拟合调整，既保证弧度足够贴合面部轮廓，也避免弧度过大导致面屏安装后出现翘曲、应力开裂的问题，所有的安装孔位都做了同轴度校验，保证组装时紧固件可以顺畅穿入，不会出现孔位错位导致的装配困难，框架的壁厚差控制在合理范围内，不管是采用注塑工艺生产塑料材质的框架，还是采用冲压工艺生产金属材质的框架，都能保证成型后的结构强度均匀，不会出现局部缩痕、冲压变形的问题。
