适配10英寸桨叶的四轴机架防护结构

　　在多旋翼无人飞行器的日常作业场景中，桨叶碰撞障碍物是导致设备损坏、作业中断的核心诱因之一，尤其是搭载10英寸规格桨叶的中小型四轴机型，常被用于近景航拍、园区巡检、轻量载荷运输等低空作业场景，作业环境中常存在树枝、建筑边角、管线等突出障碍物，一旦桨叶直接剐蹭，轻则桨叶断裂、电机停转，重则整机失控坠机，造成核心载荷与机身的不可逆损坏，因此适配对应尺寸的机架防护结构，是提升这类机型作业可靠性的关键配套部件。

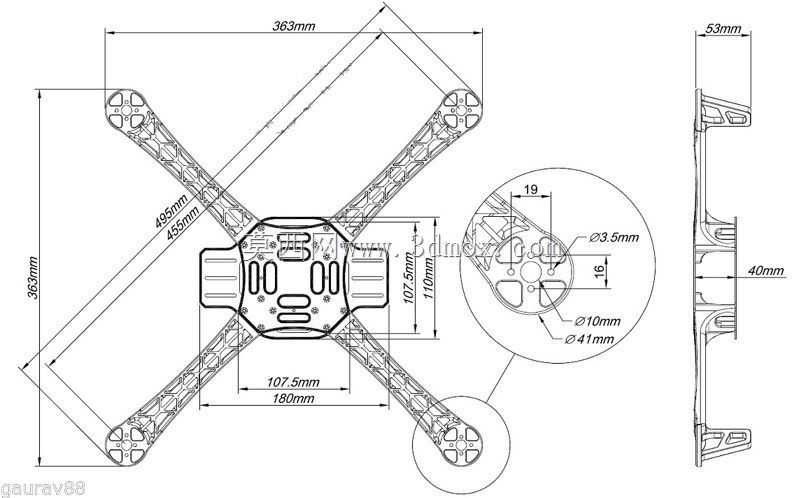

　　这套防护结构采用与机架一体化的X型布局设计，整体对角安装跨度为363mm，单臂从中心安装盘到桨位的有效长度为180mm，中心安装盘区域的长宽尺寸为107.5mm×110mm，完全匹配450级四轴机架的安装孔位布局，不需要额外打孔改造，就能直接替换原有机架臂结构，降低改装的适配成本。中心安装盘区域预留了多层级的安装槽位，10mm直径的主安装孔位用于固定飞控、电调等核心电子元件的安装板，3.5mm的定位孔可以快速对齐机架上下板的安装柱，16mm的避让槽位专门为电源走线、信号线路预留了穿线空间，避免线路挤压在安装板之间造成磨损短路。

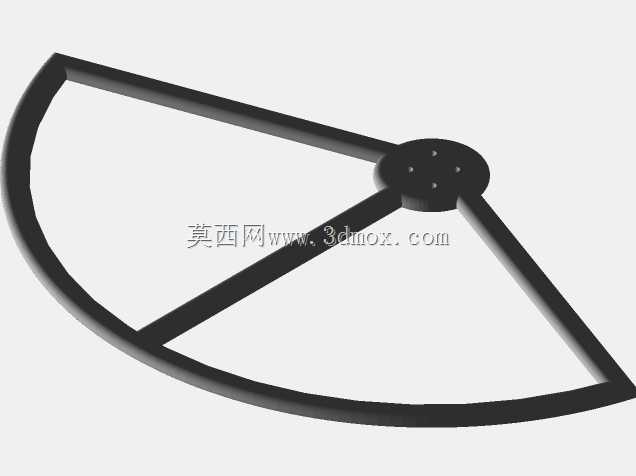

　　从结构强度设计角度看，机架臂采用了镂空加强筋结构，在保证单臂侧向抗扭强度的前提下，尽可能降低结构自重，单臂的截面厚度控制在53mm，既能够承受桨叶转动带来的持续振动，也不会因为结构过重导致整机起飞重量超标，影响续航表现。每个机臂末端的桨位区域做了环形围边防护，围边的内径为41mm，刚好可以容纳10英寸桨叶的转动半径，当飞行过程中发生侧向碰撞时，围边结构会先于桨叶接触障碍物，将碰撞冲击力通过机臂的加强筋结构传导到中心安装盘区域分散，避免桨叶直接受冲击断裂。同时机臂的镂空结构也能降低飞行过程中的风阻，减少乱流对飞行稳定性的干扰，尤其是在低空慢速飞行作业时，不会因为防护结构的存在导致机身姿态偏移。

　　在实际安装适配过程中，这套结构的安装边界非常清晰，中心盘区域的107.5mm安装宽度，可以兼容市面上绝大多数450级机架的飞控、电池安装位，不需要调整原有电子元件的布局，只需要将原有四个机臂拆卸后，替换成这套带防护的一体化机臂结构，再通过上下碳板夹紧固定即可完成安装。机臂末端的电机安装位预留了标准的19mm孔距，适配常用的22系列、23系列无刷电机，不需要额外制作电机转接座，安装后电机轴的中心高度与原有机臂保持一致，不会改变整机的重心位置，不需要重新调整飞控参数就能直接起飞使用。

　　从实际作业的适配场景来看，这套防护结构尤其适合新手飞行训练、室内狭小空间飞行、林区近物巡检等场景，在新手训练过程中，初学者操作不熟练容易出现打杆过量导致的碰撞，防护结构可以有效降低坠机概率，减少训练过程中的配件损耗；在室内或者建筑内部巡检时，空间狭窄障碍物多，防护围边可以避免桨叶剐蹭墙面、管线等物体，保证作业过程的安全性；在林区或者植被茂密的区域作业时，突出的树枝不会直接打到高速转动的桨叶，大幅降低作业过程中的故障概率。同时结构本身的一体化设计也减少了零散配件的数量，日常维护时不需要单独检查防护圈的固定螺丝，只需要检查机臂与中心盘的连接松紧度即可，降低日常维护的工作量。

　　结构的侧面做了等厚的加强设计，在承受正向碰撞时，力的传导路径沿着机臂的加强筋方向均匀分散，不会出现局部应力集中导致的机臂断裂，即使发生中等强度的碰撞，也只会在围边区域产生轻微形变，不会波及中心盘的电子元件，降低碰撞后的维修成本。另外，结构的尺寸设计也充分考虑了桨叶转动的安全间隙，围边与桨叶尖端的间隙控制在3mm左右，既不会因为间隙过大导致防护失效，也不会因为间隙过小导致桨叶转动时剐蹭防护结构，产生额外的振动与噪音。
