十一根纱线扁平编织结构三维数模

　　在工业编织领域，多股纱线的扁平编织结构是承载类、防护类、增强类编织制品的核心结构形式，这类结构广泛应用于工业吊装带、高压胶管增强层、特种绳缆、医用编织导管、复合材料预制体等场景，其结构合理性直接决定成品的拉伸强度、耐磨性能、形变均匀性以及与被包覆基体的贴合度。本次构建的十一根纱线扁平编织结构，完全还原实际编织过程中纱线的交织轨迹与空间排布，没有对纱线的交叠位置做简化处理，每根纱线的弯曲弧度、压叠关系都与实际生产中编织机走锭轨迹生成的结构完全一致，可直接用于编织工艺仿真、结构力学性能分析、编织设备走锭路径验证等工作。

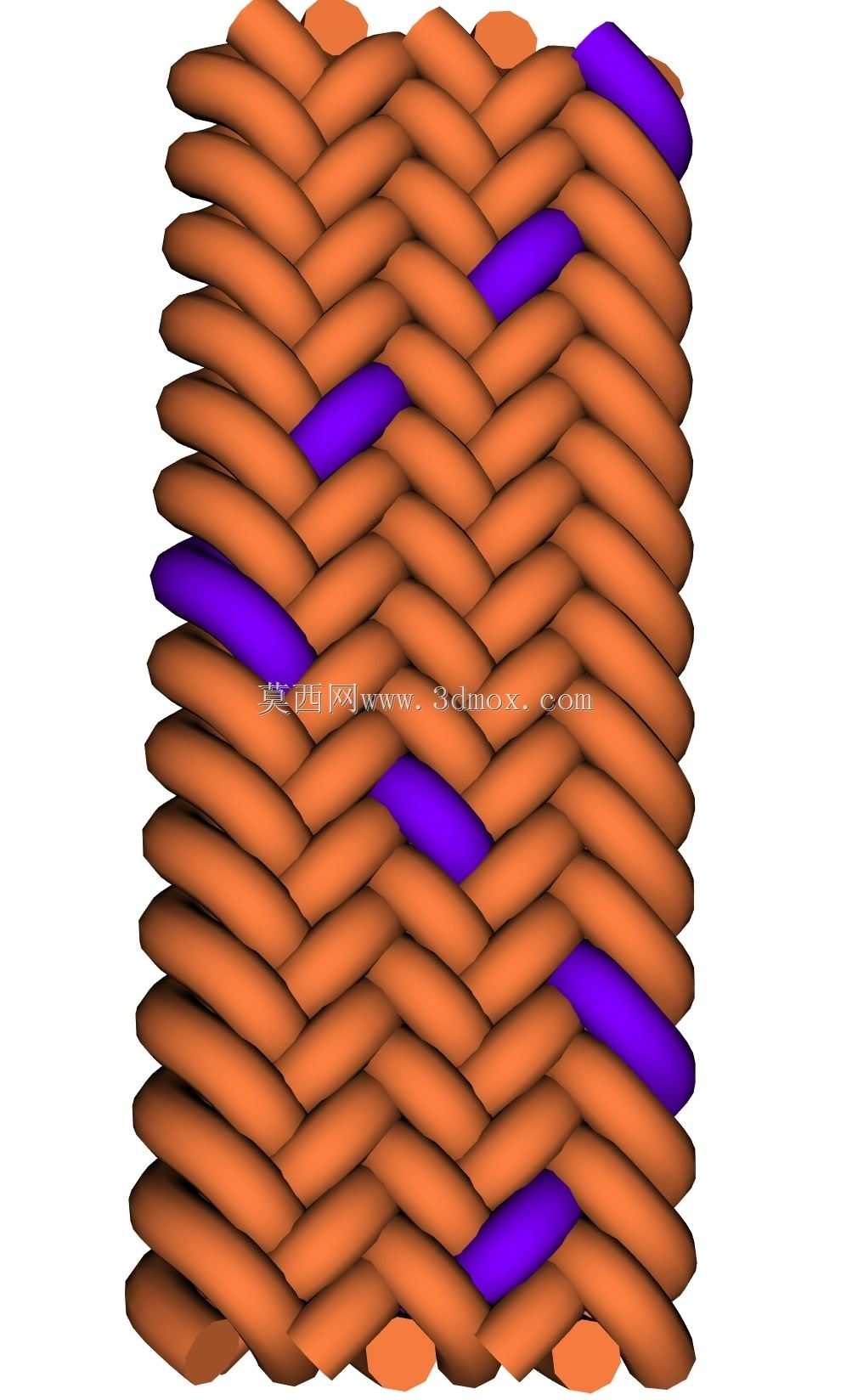

　　从结构功能特性来看，十一根纱线的排布采用了一上一下的斜向交织逻辑，相邻纱线的压叠点沿轴向均匀错位，这种排布方式避免了多股纱线在同一截面集中交叠导致的结构凸起，能让编织成品的外表面保持均匀的圆柱度，不会出现局部鼓包或者纱线架空的缺陷。其中间隔排布的异色纱线，在实际生产中可作为标识筋使用，用于快速判断编织过程中是否出现纱线断线、走锭错位的问题，也可作为承载标记线，在成品受力拉伸时通过标识线的形变程度直观判断整体载荷分布情况，无需额外粘贴应变片即可完成初步的载荷状态排查。

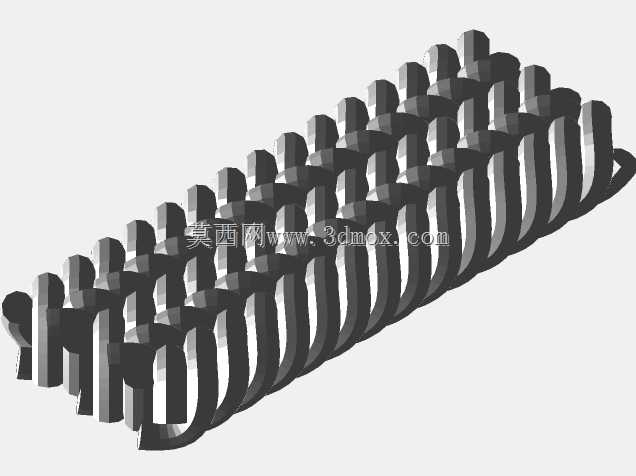

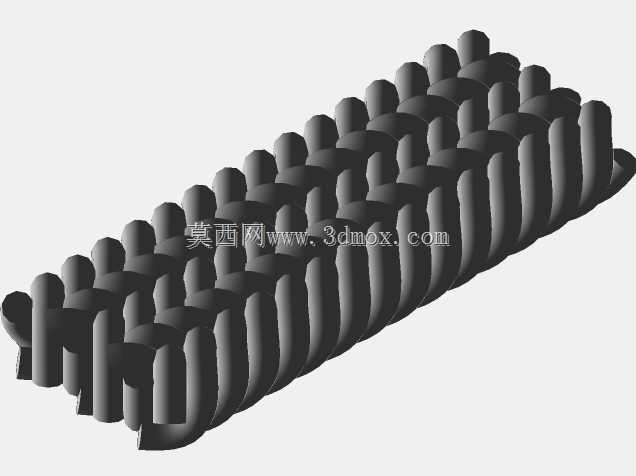

　　设计过程中，首先根据扁平编织的交织规律，推导每根纱线的空间运动轨迹，考虑到纱线本身具备一定的直径，在轨迹生成时预留了纱线之间的挤压变形余量，避免三维模型中出现纱线实体相互穿透的问题，保证模型导入有限元分析软件时可以直接生成接触对，无需额外修正几何干涉。纱线的截面采用圆形截面模拟，符合常规化纤、玻纤、碳纤维等工业编织用纱的截面形态，若后续需要模拟不同材质纱线的压扁效果，可直接替换截面轮廓，调整轨迹的偏移量即可快速生成对应结构，无需重新搭建整体编织逻辑。

　　从安装与适配边界来看，该结构的整体外径可根据实际应用场景调整纱线根数与单根纱线直径，本次建模的结构参数适配常规中小直径的编织制品，内层可容纳的芯体直径与编织角直接相关，编织角控制在45度到60度区间时，结构的轴向拉伸强度与径向抱紧力能达到最优平衡，既不会因为编织角过小导致径向容易松散，也不会因为编织角过大导致轴向延伸率过高影响尺寸稳定性。在与其他零部件装配时，该编织结构的外表面粗糙度均匀，与外层护套、金属接头压接时，纱线之间的间隙可以容纳少量粘接剂，提升连接部位的拉脱强度，不会出现光滑表面压接后容易打滑脱落的问题。

　　在实际设备应用中，这类编织结构的三维数模可直接导入编织机的控制系统，验证走锭的运动路径是否存在干涉，提前预判编织过程中是否会出现纱线交叉打结的问题，减少上机调试的材料浪费。在复合材料成型场景中，该模型可用于模拟树脂在编织结构间隙中的流动路径，优化注胶工艺参数，避免成品内部出现缺胶、孔隙率过高的缺陷。针对绳缆应用场景，可通过对该模型施加不同方向的载荷，模拟纱线之间的摩擦磨损情况，优化编织密度提升绳缆的循环使用寿命。不同于简化的线框模型，该实体模型完整还原了每根纱线的空间形态，在做碰撞检测、运动仿真时，能准确反映编织结构与接触部件之间的实际接触面积，避免因为模型简化导致的仿真结果偏差。
