SpaceX星舰SN8可复用航天运载器结构

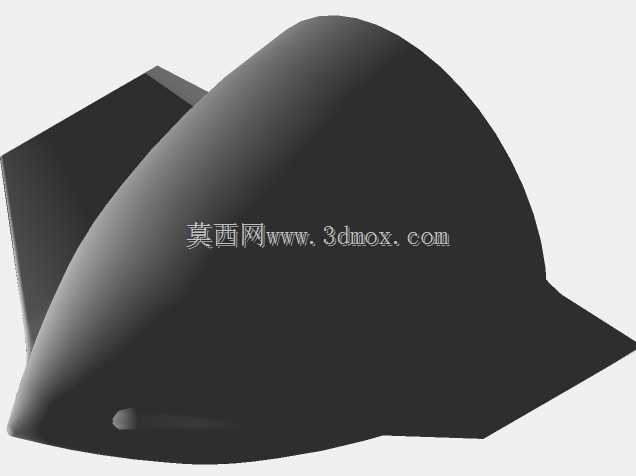

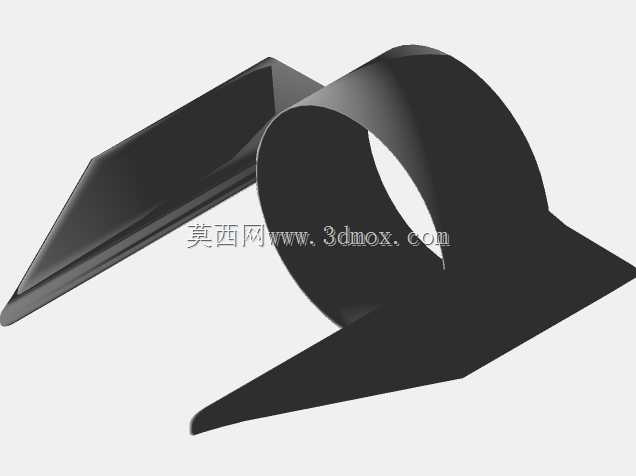

　　该结构还原了亚轨道验证阶段星箭的箭体气动布局，头部采用钝锥+折边翼的组合构型，区别于传统火箭的尖头整流罩设计，折边翼在大气层内返回阶段可通过偏转调整气动压心位置，配合箭体尾部的栅格舵结构，实现无动力滑翔段的姿态控制，满足垂直回收阶段的低速姿态稳定需求。箭体主体采用等直径圆柱段设计，可最大化内部贮箱容积，头部锥段与圆柱段的过渡区域做了圆弧修型，降低跨音速飞行阶段的激波阻力，同时减少结构应力集中。

　　从实际应用场景来看，这类可重复使用航天运载器的核心用途是大幅降低航天发射的单位载荷成本，区别于传统一次性火箭的箭体报废模式，该构型的箭体在完成载荷入轨任务后，可通过发动机反推减速、大气层内气动减速、最终垂直着陆的流程实现回收，经检测维护后可再次执行发射任务。在结构设计层面，箭体的贮箱区域采用共底设计，将液氧与甲烷贮箱的分隔结构做轻量化处理，减少无效结构重量，头部锥段内部预留了载荷舱空间，可根据不同任务需求适配卫星部署、深空探测载荷搭载、点对点运输等不同场景的安装接口。

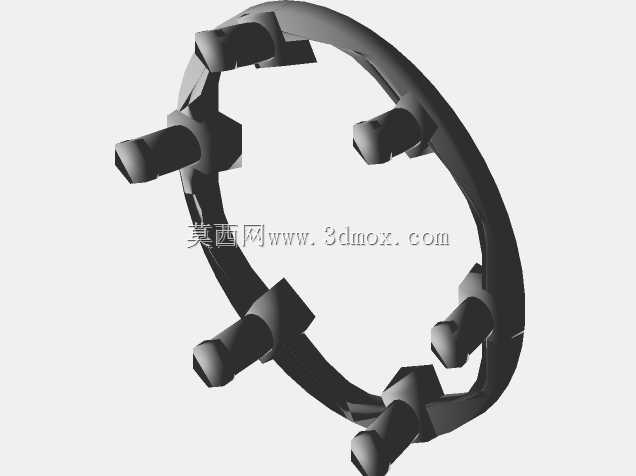

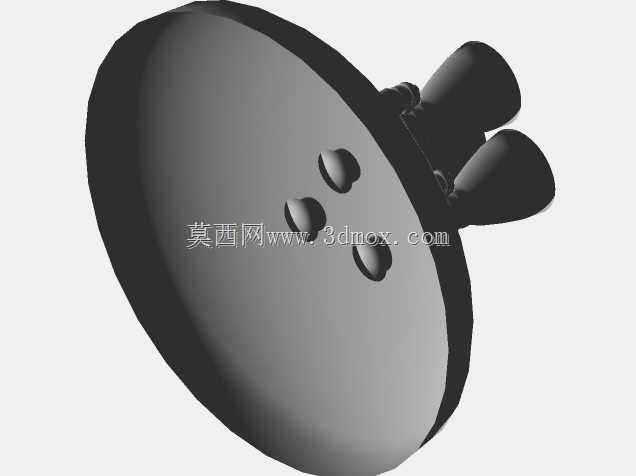

　　设计过程中需要重点考虑多工况下的结构强度边界，起飞阶段箭体需要承受发动机推力带来的轴向过载，跨音速飞行阶段要承受气动载荷带来的局部弯矩，返回阶段再入大气层时，箭体侧面要承受高温气流的冲刷，因此折边翼与箭体的连接区域做了局部加强，预留了热防护结构的安装空间，可适配陶瓷隔热瓦或者金属防热层的安装需求。箭体底部的发动机安装面采用对称布局，可根据不同飞行阶段的推力需求调整发动机点火数量，着陆阶段的支腿结构收纳在箭体底部的舱段内，着陆前可快速展开，提供足够的支撑跨度，避免箭体倾倒。

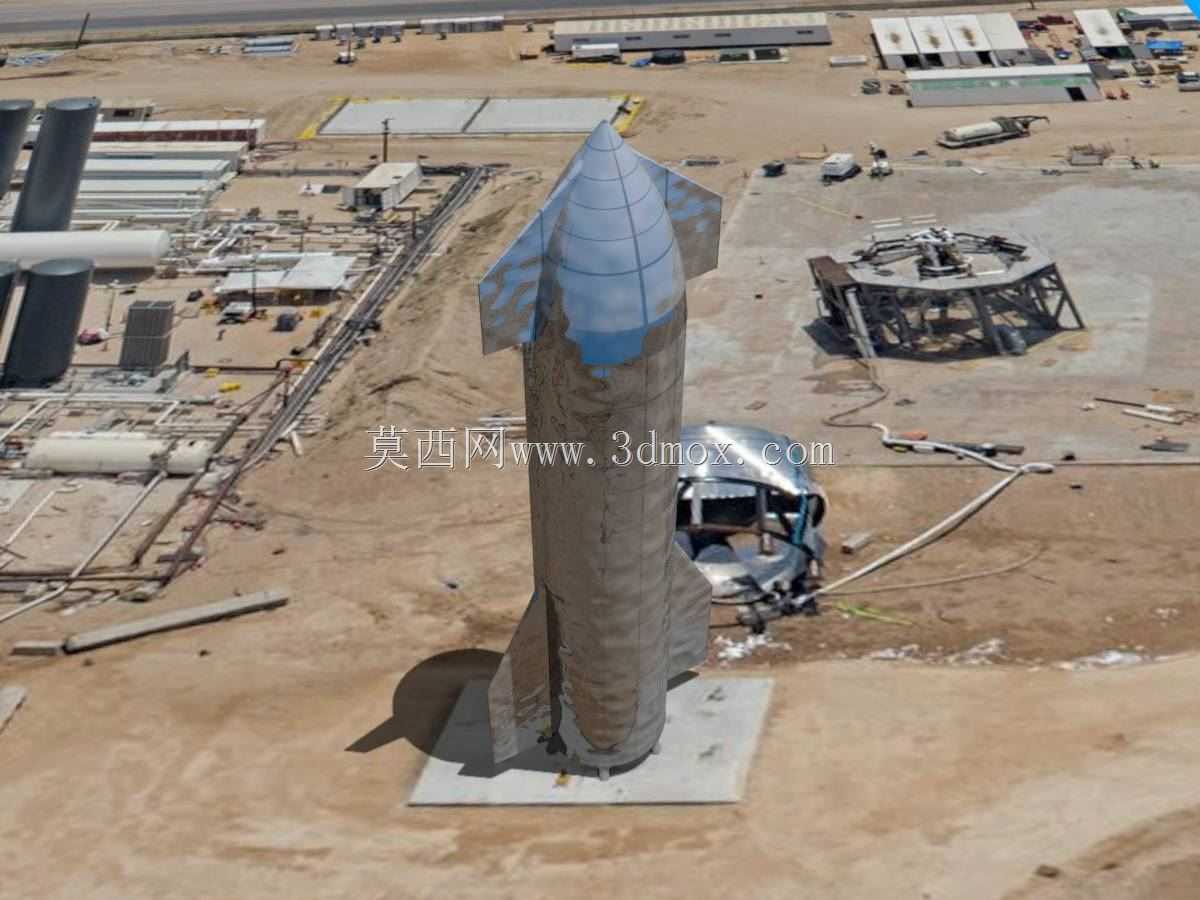

　　外形尺寸层面，该结构还原的SN8验证箭体直径约9米，总高度约50米，头部锥段的高度约占总高度的1/5，折边翼的展长控制在箭体直径的1.2倍以内，避免发射阶段翼面结构承受过大的气动载荷，同时满足返回阶段的气动控制效率需求。安装边界方面，箭体与发射台的对接接口设置在底部承力环位置，可适配常规发射台的支撑结构，回收阶段的着陆支腿展开后，支撑点的分布圆直径约12米，可满足硬化着陆场的停靠稳定性要求。

　　在结构细节处理上，箭体表面的管路走线全部采用内嵌式设计，避免外置管路在飞行过程中承受气动加热或者气流冲击造成损坏，各类传感器的安装座提前在箭体壁板上预留了接口位置，可根据测试需求加装温度、压力、应变等不同类型的测量元件，方便飞行试验阶段的数据采集。头部锥段的前端设置了逃逸系统的安装接口，在载人飞行场景下可快速启动逃逸程序，保障乘员安全。折边翼的驱动机构安装在箭体内部的舱段内，通过转轴与翼面连接，可实现0-90度范围内的角度偏转，满足不同飞行阶段的控制需求，转轴位置做了密封处理，避免外部高温气流进入箭体内部损坏设备。
