基于晶格结构的拉伸试样检测夹具设计

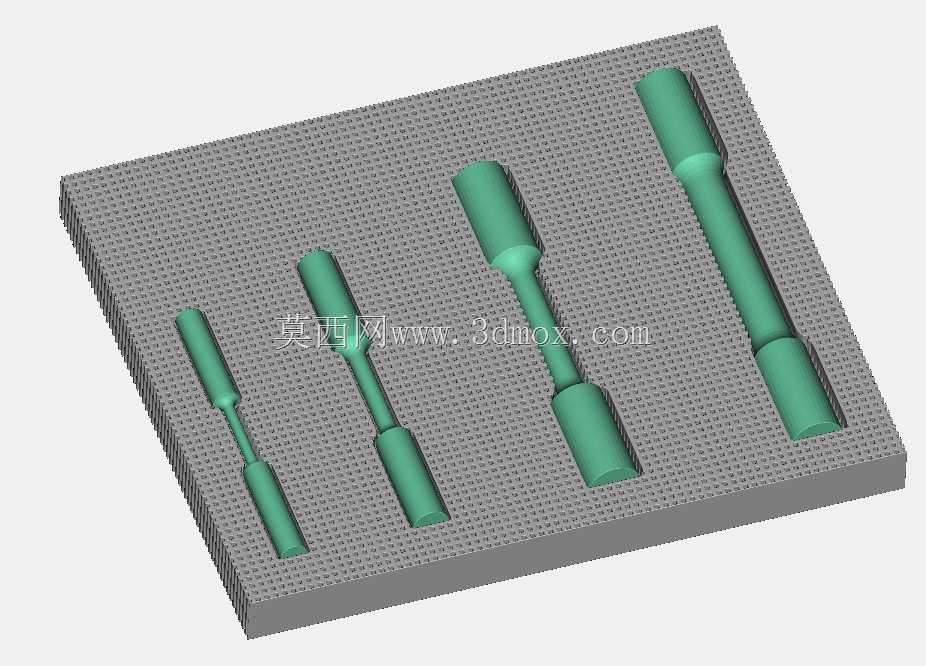

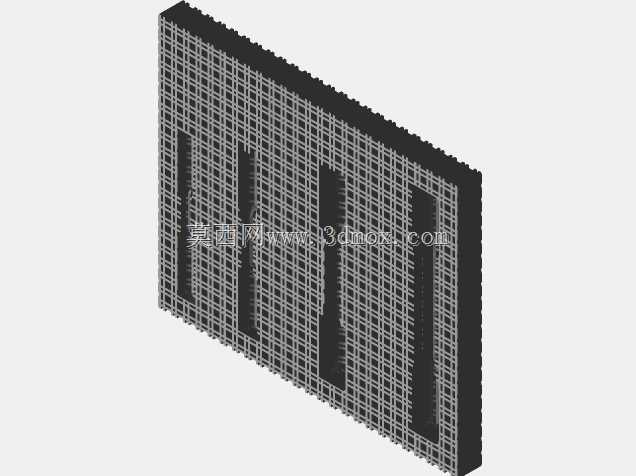

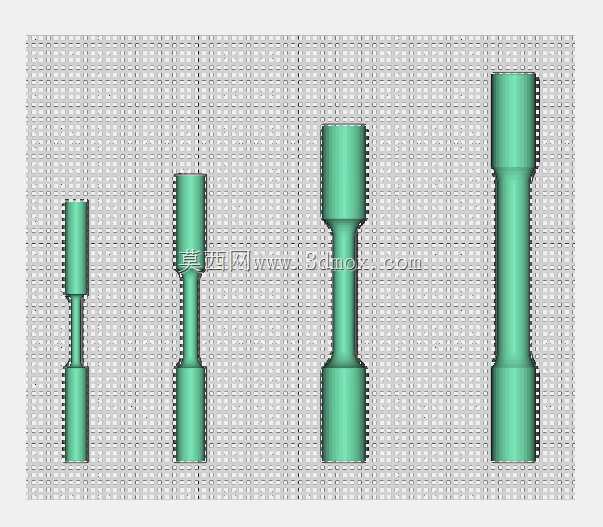

　　在机械加工与增材制造的零部件质检环节，拉伸试样的形位精度核验是判定批次零件加工合规性的核心工序，常规检测流程中，操作人员多采用通用平口钳配合百分表逐点测量，不仅装夹找正耗时久，针对不同规格的拉伸试样还需要频繁更换钳口垫片，遇到薄壁或异形试样时极易出现装夹变形，导致测量数据偏离真实值。这款夹具的设计初衷，就是解决传统装夹方式适配性差、检测效率低的痛点，可直接适配基于ASTM E8标准制作的四类标准拉伸几何试样，无需额外调整装夹位置即可快速完成试样定位，大幅压缩单件试样的检测准备时间。从结构设计逻辑来看，这款夹具没有采用传统实体工装的厚重结构，而是引入了方形蜂窝晶格填充方案，整体重量较同尺寸实体钢制夹具降低约四分之一，

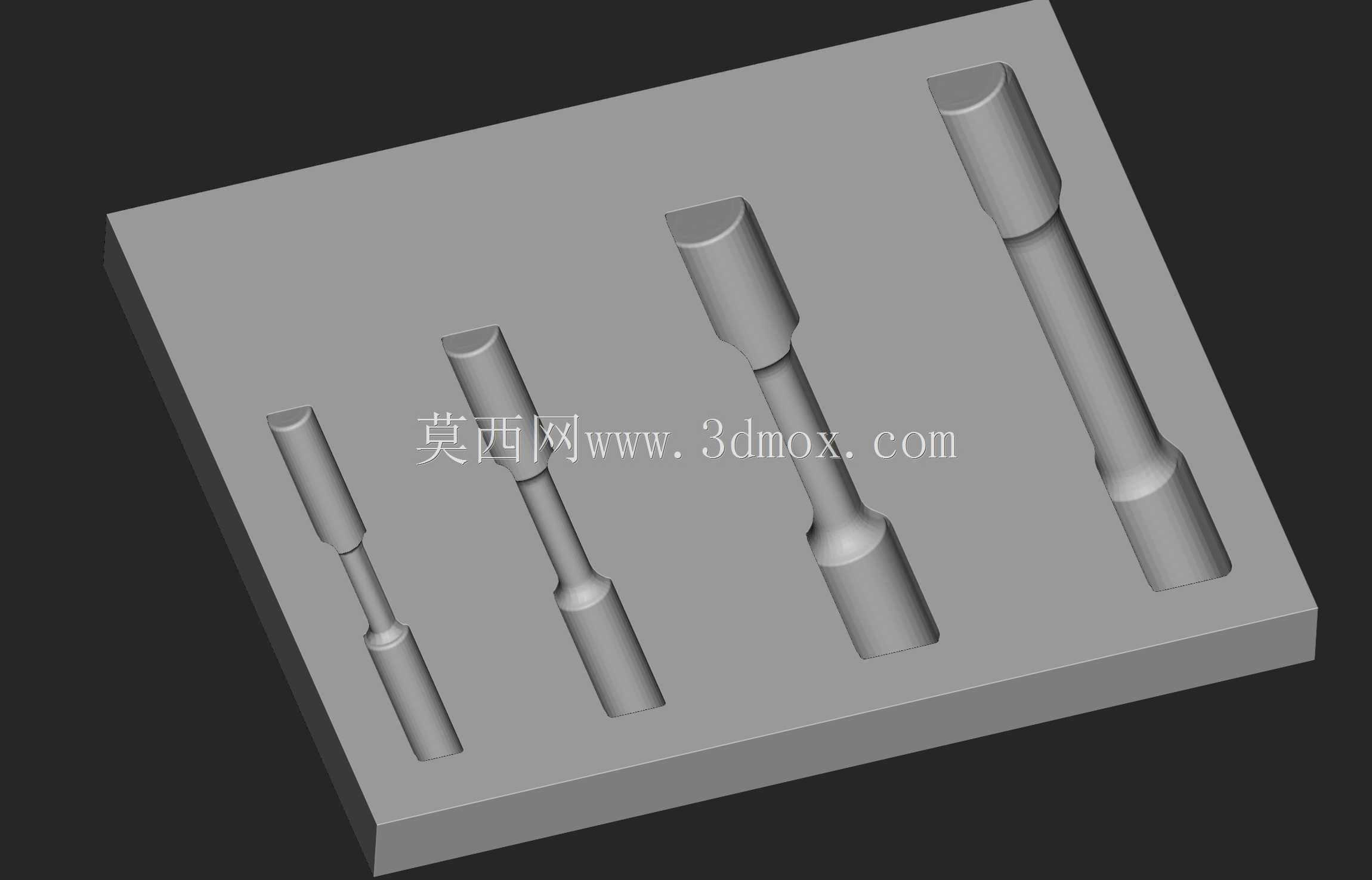

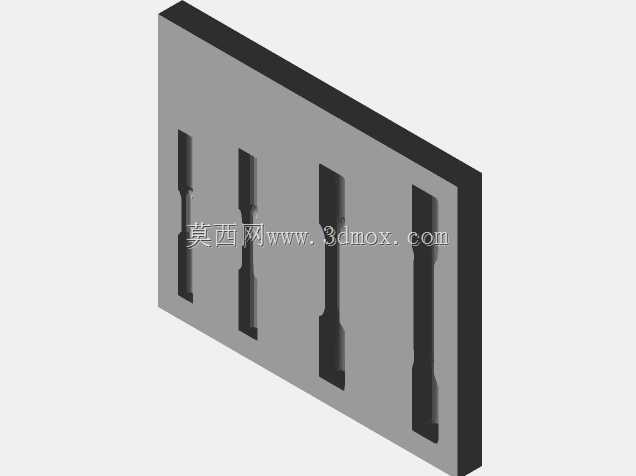

　　操作人员单手握持即可完成工位转移与装夹操作，不会出现传统重型工装搬运费力、易磕碰工作台面的问题。晶格结构的选型经过了多轮拓扑优化验证，在保证装夹基准面平面度、夹持刚性满足检测要求的前提下，最大化去除了非受力区域的冗余材料，同时晶格结构的均匀受力特性，让夹具在长期使用过程中不会出现实体结构常见的应力集中变形，基准面的形位精度保持周期更长。夹具的定位区域采用了与标准拉伸试样轮廓完全匹配的开槽设计，槽体的尺寸公差严格按照计量级工装的精度要求设定，试样放入槽内后无需额外找正即可保证轴线与检测基准平行，配合三坐标测量仪或影像测量仪使用时，可直接跳过手动找正步骤，检测效率较传统装夹方式提升60%以上。值得注意的是，

　　这款夹具的结构设计同时适配传统切削加工与增材制造两种加工路径，若采用增材制造工艺生产，晶格结构可一次成型，无需后续二次加工即可达到使用精度要求，且增材制造过程中不会产生传统切削加工的热梯度与残余应力，夹具成品的初始变形量极小，无需长时间时效处理即可投入使用；若采用传统铣削加工，可将晶格区域替换为等强度的轻量化筋板结构，同样能满足使用要求，适配不同生产条件的加工场景。在安装边界方面，夹具的底面设计为标准的平尺基准面，可直接固定在通用检测工作台的T型槽上，也可配合专用磁力座吸附在金属检测平台上，整体安装占用空间不超过A4纸张尺寸，不会占用过多检测工位的操作空间，夹具的夹持槽深度经过精准计算，既可以保证试样放入后不会出现倾斜，

　　也不会遮挡试样的标距段检测区域，测量探头可无阻碍接触试样所有待检测面，不会出现测量死角。针对不同厚度的拉伸试样，夹具的槽体入口处设计了微小的导向倒角，即使试样存在微小的加工毛刺，也可顺利放入定位槽内，不会出现卡滞问题，同时槽体的侧壁采用了均匀受力的直壁设计，装夹过程中不会对试样产生额外的侧向挤压力，避免薄壁试样装夹变形导致的测量误差。在实际质检场景中，这款夹具不仅可用于金属切削加工零件的试样检测，也可适配增材制造生产的塑料、金属复合材料拉伸试样，解决了增材制造试样因表面粗糙度不均导致的装夹定位难题，不管是车间现场的快速抽检，还是计量室的精密检测，都能提供稳定统一的定位基准，减少不同操作人员装夹手法差异带来的测量系统误差，让检测数据的重复性与再现性满足计量体系的要求。
