RC遥控车锂电池支架端部限位固定结构

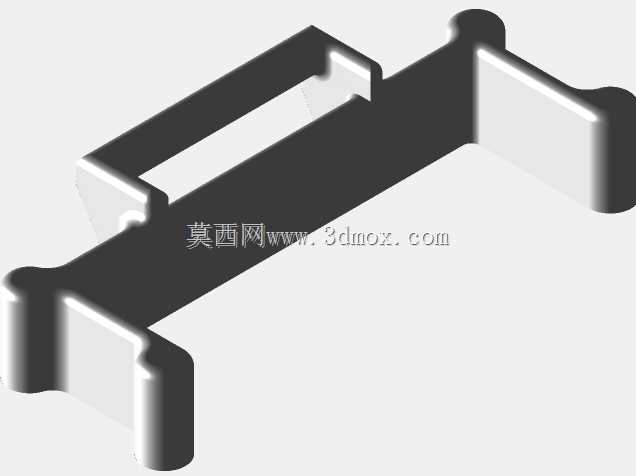

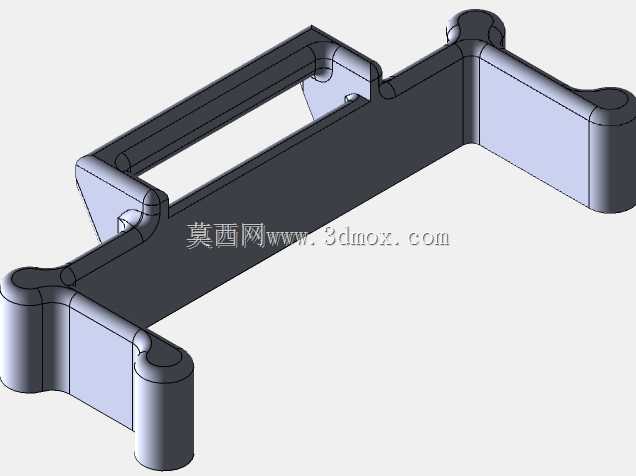

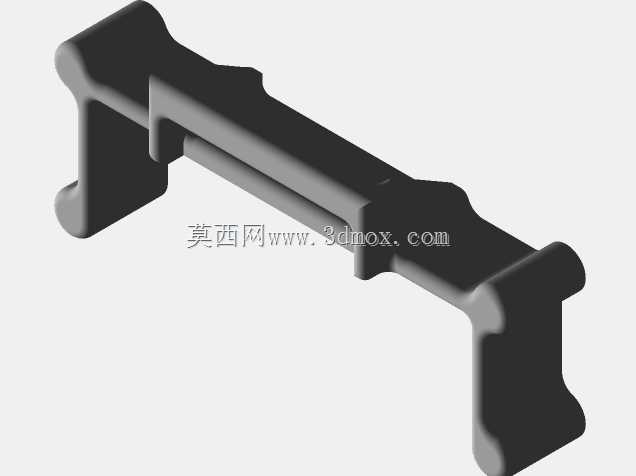

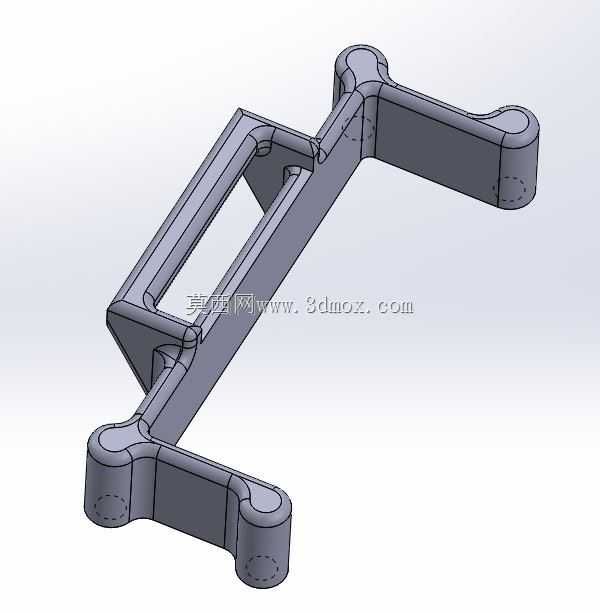

　　在RC遥控模型车的改装与日常使用场景中，锂电池的固定可靠性直接决定了车辆在高速行驶、飞跃障碍、剧烈颠簸工况下的行驶稳定性，一旦电池出现移位、窜动，轻则改变整车重心分布影响操控手感，重则拉扯供电线路导致车辆失控，甚至出现电池磕碰外壳破损的安全隐患，这款端部限位捆扎结构正是针对硬壳标准LIPO电池的车载固定需求设计的专用承载部件。从实际装车适配的角度出发，该结构优先匹配RC模型车常用的标准尺寸硬壳锂聚合物电池，整体采用对称式的跨接框架构型，两端设置带圆弧过渡的压合限位端，中间预留出完整的尼龙扎带走带槽位，安装时无需对原有底盘做额外的打孔改装，仅需通过4颗M3规格的紧固件即可将整个支架牢牢锁附在底盘预设的安装位上，

　　安装边界完全贴合多数1/10比例RC车型的底盘电池仓预留空间，不会与周边的传动部件、转向拉杆、电子调速器安装位产生运动干涉。设计过程中充分考虑了3D打印工艺的成型特性，所有受力转角位置均做了圆角过渡处理，避免打印过程中出现应力集中导致的层间开裂问题，扎带槽下方特意增设了连续的支撑加强筋，既能够抵消尼龙扎带捆紧时对槽体产生的向内挤压力，防止长期使用后槽位出现形变松垮，也能在车辆受到纵向冲击时为电池提供向上的支撑限位，避免电池向下窜动磕碰底盘凸起结构。不同于传统的全包式电池仓设计，这款限位结构采用两端压合+中部捆扎的固定逻辑，两端的圆弧压边刚好卡在硬壳电池的端盖棱边位置，限制电池的前后窜动与上下跳动，

　　中部开放的扎带槽可以适配不同宽度的尼龙扎带，用户可以根据自身使用的电池厚度灵活调整扎带的捆紧力度，既不会因为过度挤压损伤电池外壳，也能保证电池在大加速度工况下不会出现相对位移。结构整体做了等壁厚处理，打印时无需添加大量支撑即可一次成型，打印完成后仅需简单去除少量支撑毛刺即可直接装车使用，对于经常调整电池配置、更换不同容量硬壳电池的RC玩家来说，这种开放式的固定结构拆装效率远高于传统的卡扣式电池仓，不需要调整卡扣位置或者更换不同厚度的泡棉填充，仅需松开扎带即可快速更换电池。从受力传递的路径来看，车辆行驶过程中产生的纵向惯性力会通过两端的限位端直接传递到支架的安装脚位置，再通过M3紧固件分散到底盘的安装面上，

　　中部的扎带主要承担垂直方向的限位力，避免电池在飞跃落地时从支架中弹出，这种力的分配方式大幅降低了扎带的受力负荷，即使扎带出现一定的老化松弛，两端的限位结构也能暂时限制电池的大幅移位，给玩家留出检查调整的冗余空间。结构的所有外露棱边均做了倒角处理，不会在安装或者更换电池时划伤电池的热缩膜外皮，也避免了尖锐边角在车辆碰撞时断裂产生碎屑卡入传动机构的问题，两端的圆弧造型也能在车辆发生正面碰撞时起到一定的缓冲作用，减少碰撞冲击力直接传递到电池端盖导致电池内部结构受损的概率。
