多格连体塑料冰格注塑成型模具设计

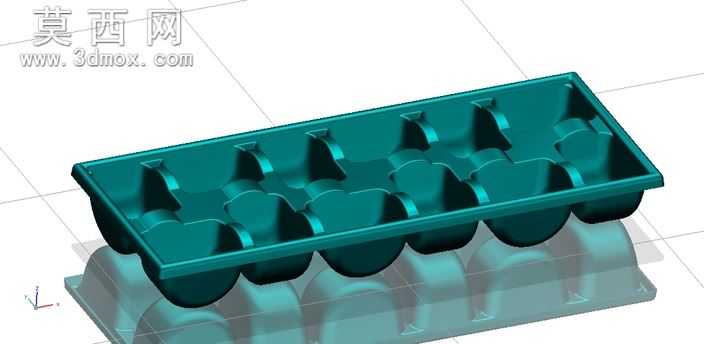

本作品为多格连体塑料冰格的注塑模具三维建模设计，整体采用一模多腔的排布结构，对应冰格产品的十格连体造型，在三维建模过程中首先完成了产品本体的结构还原：冰格整体为长方形托盘式结构，单格冰槽为底部圆弧收窄的杯状造型，相邻冰槽之间通过等厚的连接筋位连为一体，托盘外围设置有一圈加高的挡边，既可以提升整体结构强度，也能避免加注液体时外溢。建模阶段首先通过草图绘制完成冰格的外轮廓与单格冰槽的截面曲线，通过拉伸、倒圆角、布尔运算等基础特征命令完成产品实体建模，针对冰槽内壁的脱模斜度做了精准的参数设置，保证后续注塑成型后可以顺利脱模，不会出现粘模、拉伤内壁的问题。在模具结构设计上，型腔部分完全贴合冰格的外表面造型，型芯部分对应冰格的内部凹槽结构，进胶方式采用侧浇口设计，设置在托盘挡边的侧方位置，避免进胶痕迹残留在冰格的接触使用面上；冷却水路采用环绕式排布，沿着多组型腔的外围均匀布置，保证注塑过程中各个型腔的冷却速率一致，避免出现成型收缩不均导致的产品变形问题。材质渲染部分将模具型芯型腔部分设置为常见的模具钢材质，带有金属哑光质感，将成型后的冰格产品设置为食品级半透明塑料材质，直观展示出产品成型后的视觉效果。整体建模过程严格遵循注塑模具的设计规范，对分型面的选择做了反复优化，分型面设置在冰格托盘的顶面边缘位置，既方便加工制造，也能减少合模时的飞边产生；针对冰格底部的圆弧结构，在型芯部分做了精准的曲面拟合，保证成型后的冰格内壁光滑无台阶，方便冰块脱出。整个模型的结构细节完整，各个模架组成部分的装配关系清晰，可用于注塑模具的结构参考、教学演示以及同类日用品模具的设计参照，建模过程中对各个特征都做了参数化设置，可根据实际生产需求调整冰格的格数、单格尺寸、整体壁厚等参数，快速衍生出不同规格的同类型产品模具。
