六腔橡胶波纹管真空注塑成型工装

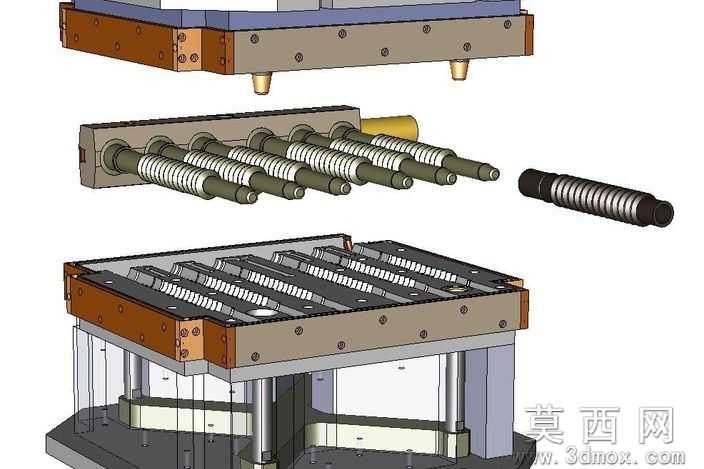

该三维模型为六腔布局的橡胶波纹管真空注射成型工装，整体采用标准注塑模架结构完成建模，建模过程严格遵循注塑模具的设计规范，完整还原了模具的开合模逻辑与各部件的装配关系。模型从上到下依次构建了定模固定板、定模板、型腔组件、型芯组件、动模板、支承板、垫铁、动模固定板、顶出机构与导向定位部件，各零件间的配合公差在建模阶段做了合理预留，确保虚拟装配状态下无干涉错位问题。在型腔与型芯的结构设计上，针对橡胶波纹管的连续波纹形态，采用了多段拼接式成型镶件结构，每一个成型腔对应独立的型芯杆，型芯杆表面精准还原了波纹管的波纹凹凸轮廓，同时在型芯内部预留了加热元件的安装空间，用于成型过程中的模温控制，保障橡胶原料的硫化成型质量。模型的顶出机构采用弹簧复位式顶杆结构，顶杆排布对应每个成型件的端部位置，避免顶出过程中造成橡胶件变形，同时设置了专用的真空流道结构，在注射过程中可抽取型腔内的空气，避免橡胶件出现气泡、缺料等成型缺陷。渲染阶段针对不同零件赋予了差异化材质：模架的金属板材采用调质钢材材质，呈现哑光深灰金属质感；导向导柱、复位弹簧采用光亮合金材质，突出金属加工面的光洁度；成型镶件采用镜面模具钢材质，还原精密加工后的表面质感；单独拆分展示的成型橡胶波纹管采用黑色耐油橡胶材质，表面呈现橡胶特有的半哑光弹性质感。设计思路上采用六腔并行布局，单次开模可成型六件橡胶波纹管产品，大幅提升生产效率，同时将加热元件、真空流道集成在模架内部，在保证模具结构紧凑的前提下，实现模温精准控制与真空注射的工艺要求，模型还拆分展示了模具的分层结构与单个成型零件的形态，清晰呈现内部的流道、顶出、加热、导向各系统的布局逻辑，完整还原了橡胶波纹管真空注射模具的完整结构与工作原理。
