赛车断电系统配套操作钥匙结构设计

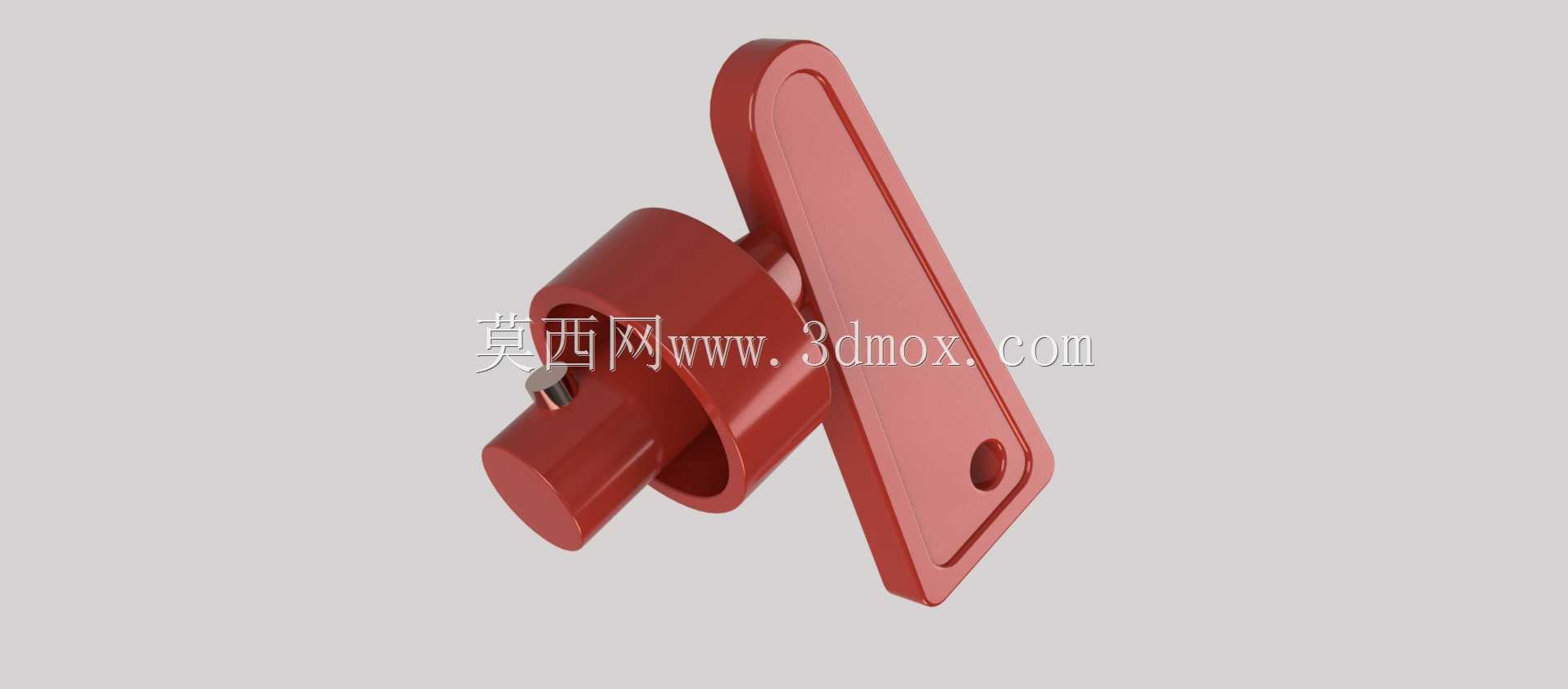

　　在场地赛车、拉力赛车的安全改装体系中，整车紧急断电开关是强制要求配置的安全部件，其作用是在车辆发生碰撞、起火、电路故障等紧急工况下，快速切断整车高压与低压供电回路，避免电路短路引发的次生灾害，防止电池持续放电导致的火势蔓延、人员触电风险，同时也能在车辆维修、静置状态下切断总电源，避免静态漏电损耗。本次设计的钥匙部件，就是与这类标准赛车切断开关配套的操作执行件，专门适配对应规格的旋钮式断电开关本体，完成开关的通断操作动作。

　　从实际使用场景来看，赛车场环境复杂，驾驶舱内操作空间紧凑，车手佩戴防火手套时的操作触感与裸手差异极大，同时赛事过程中车辆持续承受高频振动、侧向G力，普通的扁平钥匙或者小型旋钮很容易出现误触、操作打滑、甚至振动松脱的问题。这款钥匙在设计时首先考虑了戴手套操作的适配性，操作拨片部分做了加长的扁平式结构，边缘做了圆润的倒角处理，既保证足够的力臂长度，让车手佩戴厚手套时也能轻松施加旋转力矩，不需要精准对准细小的操作位，只要手掌扫到拨片就能带动钥匙转动，同时边缘的圆角处理避免了激烈操作时割破手套、划伤手部的风险。拨片表面做了细微的防滑纹理处理，即使手套表面沾有尘土、油渍、赛车胎屑，也能保证足够的摩擦力，不会出现转动打滑的情况。

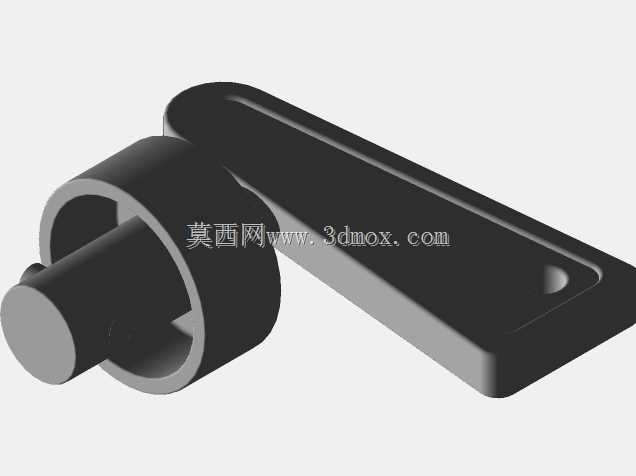

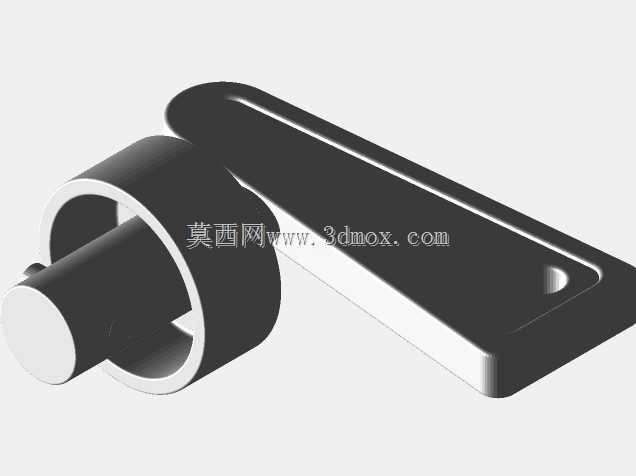

　　钥匙的插接配合部分采用了带定位销的圆柱插接结构，与开关本体的锁止孔完全适配，圆柱主体的直径与插入深度经过匹配计算，既保证插入后配合间隙控制在合理范围，不会出现旷量晃动，也能保证插拔顺畅，不会因为加工公差或者温度形变出现卡滞。定位销的位置做了非对称设计，只有唯一的插入角度才能将钥匙完全插到位，从根源上避免插反、插错位导致的操作失效，也能防止非对应规格的钥匙误插入损坏开关内部结构。圆柱部分的根部做了加厚的过渡圆角，提升结构强度，因为紧急断电操作时往往需要快速施加较大的转动力矩，这个位置是应力集中的核心区域，加厚处理可以避免反复操作后出现根部断裂的问题，满足赛事场景下高频次、大力度操作的强度要求。

　　从安装边界来看，这款钥匙完全适配标准规格的赛车切断开关安装位，不需要对原车的开关安装面板做额外修改，插入后钥匙的旋转行程与开关本身的通断行程完全匹配，旋转90度即可完成通断状态切换，操作到位后有清晰的档位反馈感，车手不需要低头查看，仅凭手部的触感就能判断开关是否完全切换到目标状态，避免操作不到位导致的电路未完全切断风险。钥匙整体采用高强度工程塑料一体注塑成型，材质具备耐高低温、耐油污、抗冲击的特性，能够适应赛车驾驶舱内-20℃到80℃的工作温度范围，即使接触到赛车燃油、机油、刹车油等常见车用液体，也不会出现材质腐蚀、形变、强度下降的问题。拨片末端预留了一个细小的安装孔，可以根据使用需求加装防丢挂绳，或者连接警示标识，避免钥匙在维修区、驻车状态下丢失，也能提醒周边人员车辆当前的电源通断状态。

　　在结构建模过程中，首先对配套切断开关的插接端尺寸做了全尺寸测绘，确定插接圆柱的直径、插入深度、定位销的直径与偏心位置，保证配合公差控制在IT8级精度，既满足插拔顺畅的使用需求，也不会因为间隙过大导致操作旷量。之后根据戴手套操作的人机工程学数据，确定操作拨片的长度、宽度与厚度，拨片长度设置为65mm，宽度18mm，厚度5mm，这个尺寸下佩戴厚度5mm的防火赛车手套时，手指与拨片的接触面积足够，施加15N·m的旋转力矩时不会出现压手、打滑的问题。整体建模过程中对所有的棱角位置都做了R2以上的圆角处理，一方面消除注塑加工时的应力集中点，提升零件的结构强度，另一方面也避免尖锐棱角带来的安全隐患。插接圆柱与操作拨片的连接位置做了渐变式的加厚过渡，将应力分散到更大的区域，避免大扭矩操作时出现连接断裂的问题。

　　从实际使用的可靠性角度出发，这款钥匙的结构没有多余的活动部件，一体成型的结构不存在零件松脱、掉落的风险，即使在车辆持续承受3G以上的持续振动、10G以上的冲击工况下，也不会出现结构损坏、自行转动的问题。钥匙的重量控制在20g以内，不会因为自身重量过大在振动下带动开关自行旋转，导致行驶过程中意外断电的严重安全隐患。外观采用醒目的红色配色，与赛车安全部件的通用配色规范一致，在驾驶舱内的各类黑色、金属色部件中辨识度极高，紧急情况下车手可以快速定位到钥匙位置，完成断电操作，不需要花费时间辨识部件位置，提升紧急工况下的操作响应速度。
