赛车12伏红黑拨动摇臂开关结构

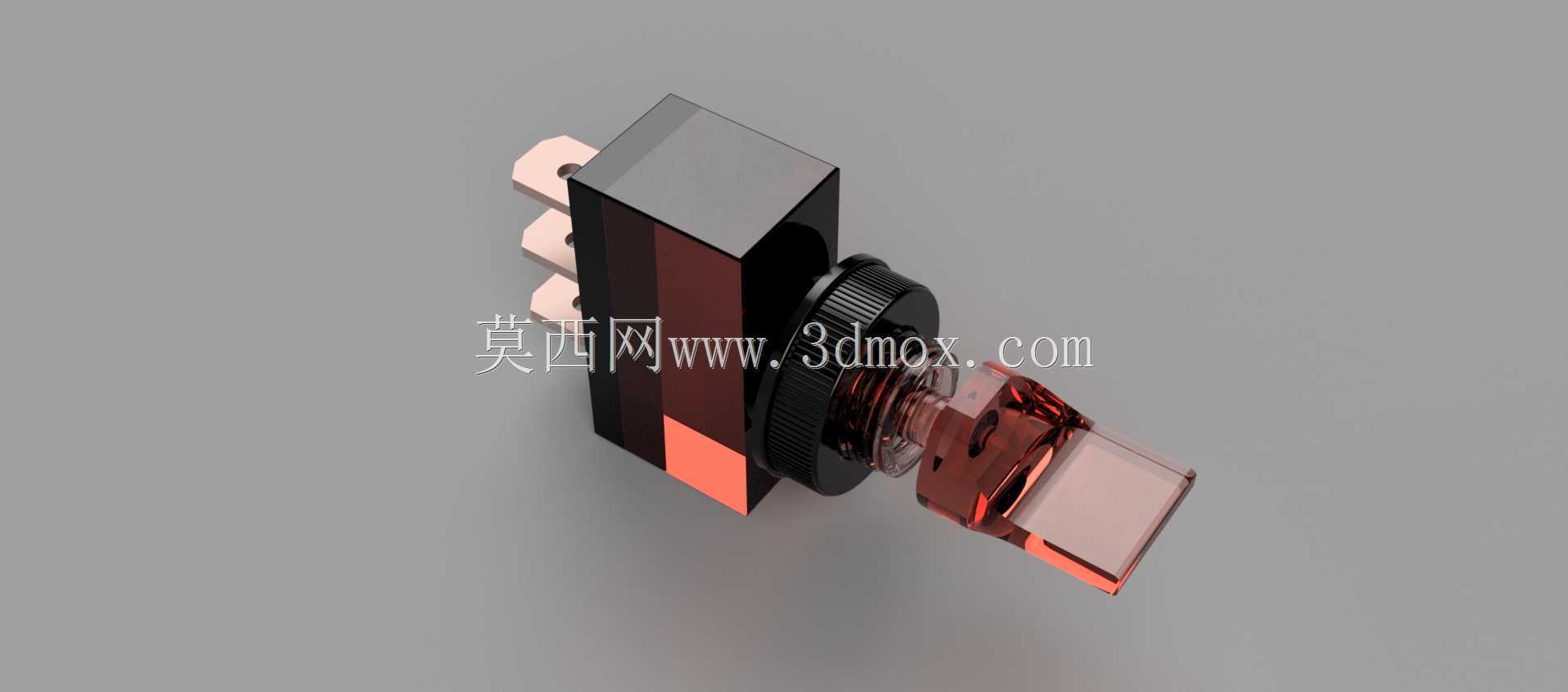

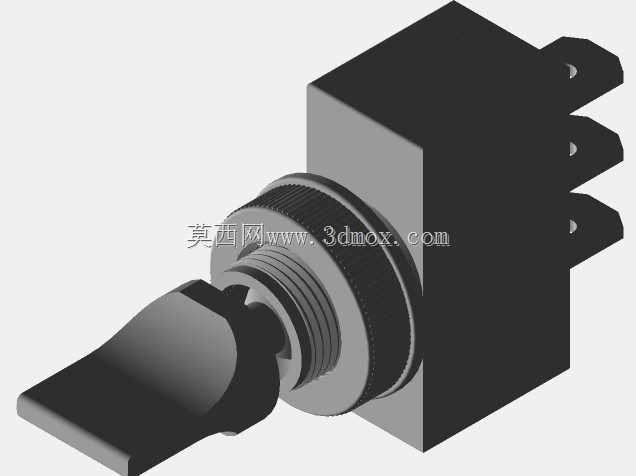

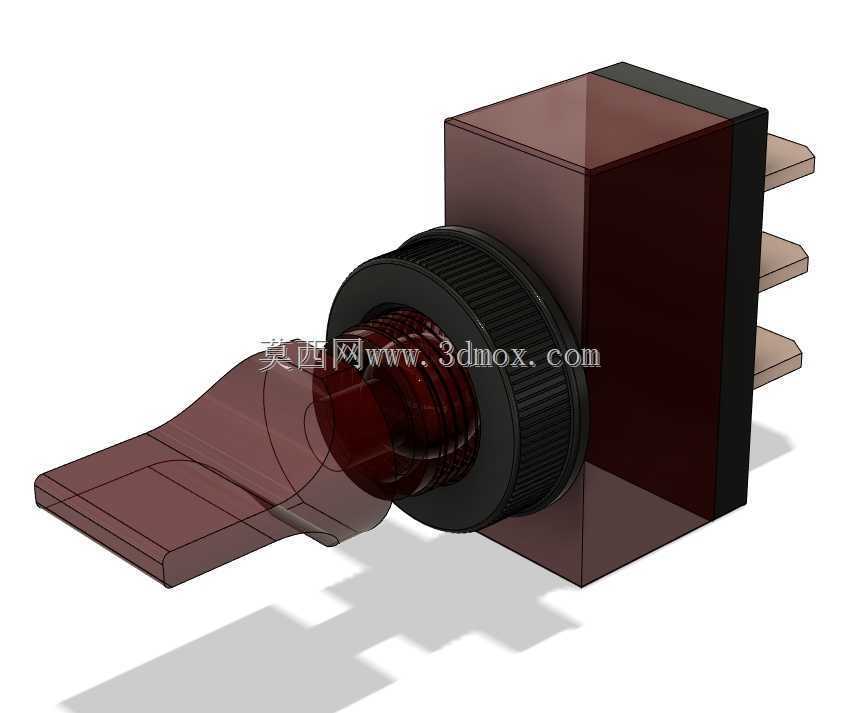

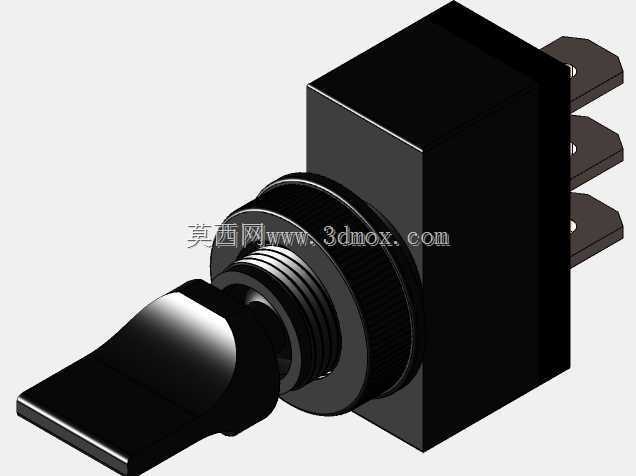

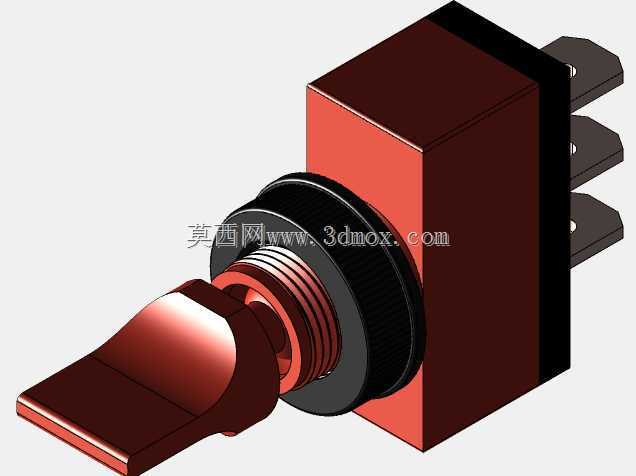

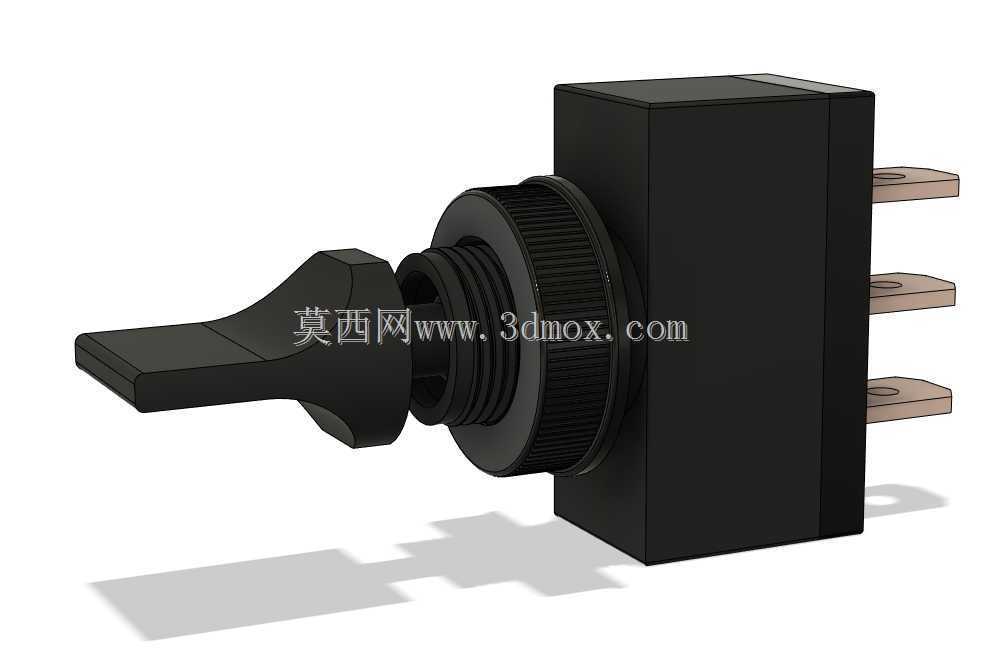

　　这类拨动摇臂开关主要面向赛车控制回路、改装仪表台和小型电气面板的通断布置，模型把红色半透明拨杆版本与黑色不透明版本放在同一结构逻辑下表达，便于在装配阶段核对外观、操作空间和接线端子位置。实际使用时，开关通常安装在驾驶舱控制面板、继电器盒附近或车手可快速触及的区域，用来控制辅助电源、燃油泵、风扇、灯光等12伏回路。拨杆向外延伸的形态决定了它不需要精细捏取，戴手套或在振动环境下也能通过拨动方向判断状态；红色半透明件可在背光或指示灯配合下增强状态识别，黑色件则适合低调面板布局。

　　建模时需要重点处理头部安装螺纹、锁紧螺母、密封垫圈、拨杆转轴和背部插片之间的关系。头部圆柱段承担面板定位，螺母从面板后侧压紧，垫圈用于填补面板厚度公差并减少松动；拨杆与本体之间保留转动间隙，避免在极限角度下与面板开孔边缘干涉。背部端子采用插片式连接，适合快插端子压接后直接装配，维修拆换时不必反复拧螺丝。模型中端子的伸出长度、间距和宽度应与常见接插件匹配，若用于线束设计，可据此预留插拔手位和导线弯曲半径。

　　安装边界方面，面板开孔不能只按头部外径取值，还要考虑螺母旋合空间、拨杆俯仰行程以及操作者手指接近方向。开关后侧本体呈方块状，深度方向需要给插片、连接器和导线弯折留出余量；面板背后若有加强筋或线束支架，应检查本体四角和端子末端是否冲突。拨杆处于上下极限位置时，其前缘会超出头部圆柱投影，尤其在密集开关阵列中，相邻按键间距不能只看本体外形，还要按拨杆展开后的包络体校核。

　　从结构设计思路看，该件把高频操作部分放在前方，把承载和接线部分藏在面板后侧，符合赛车座舱“前操作、后布线”的布置习惯。三维装配时可将开关作为面板开孔、标签位置和线束走向的共同参考：先固定头部轴线，再用背部端子确定连接器插拔方向，最后检查拨杆运动包络与护板、方向盘、手部操作区域的关系。对于设备选型人员，模型还能直观比较红黑两种外观在同一安装尺寸下的视觉差异，而不必改变孔位、端子位置和支架结构。
