带防进虫结构的易拉罐密封盖结构设计

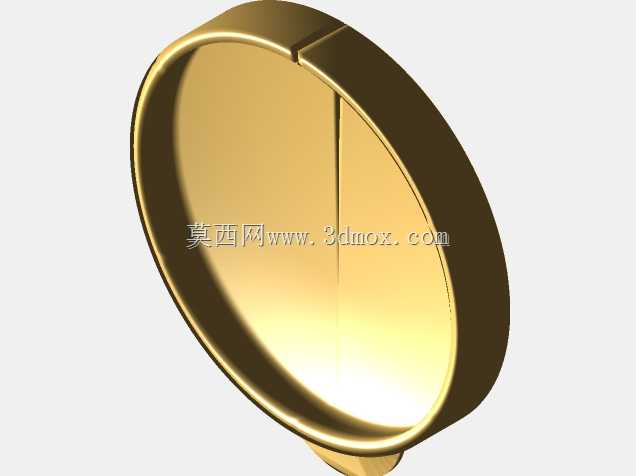

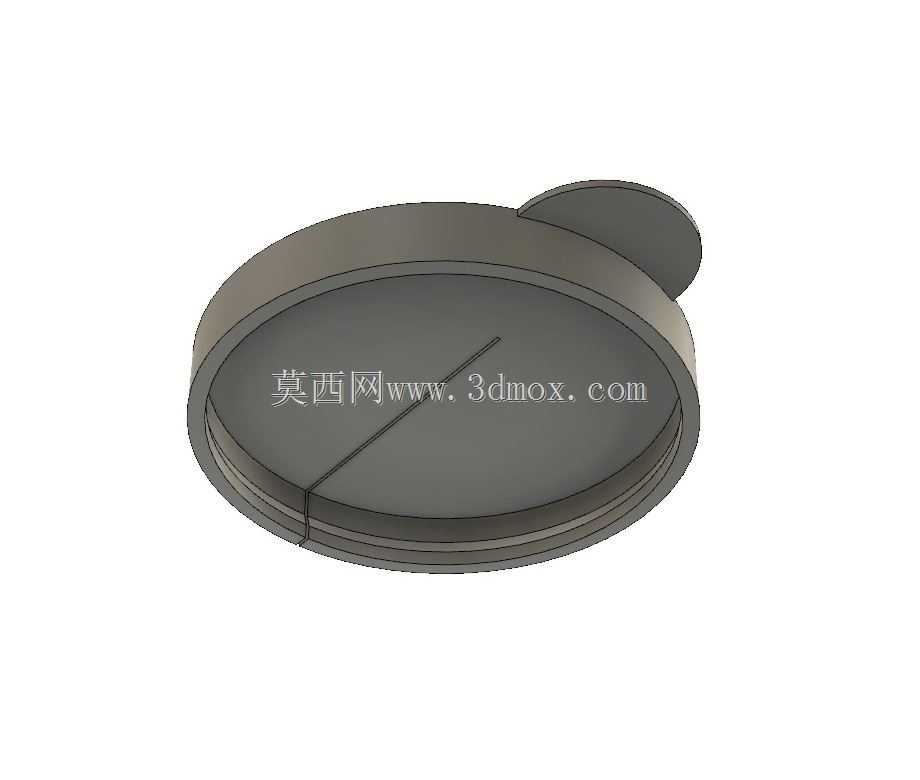

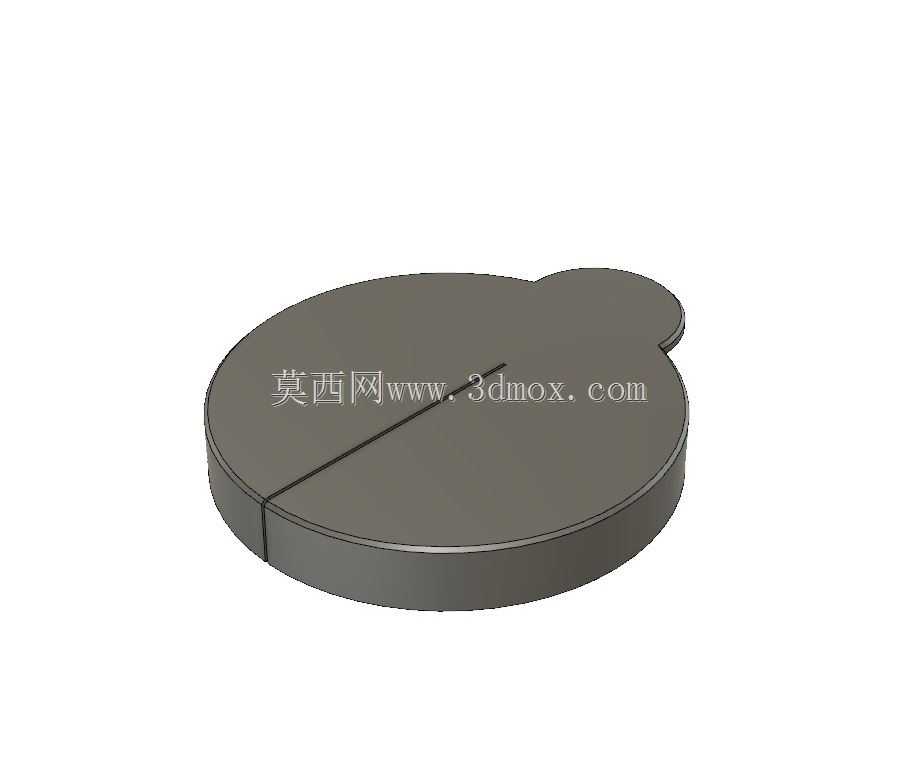

　　在户外聚餐、露天吧台、露营野餐这类场景里，开罐后的碳酸饮品、啤酒、苏打水经常会遇到小飞虫落进罐口的问题，不少人都有过刚开罐没喝几口，转头就发现罐口爬了小虫只能整罐丢弃的经历，这款罐盖就是针对这类日常使用痛点做的结构设计。从实际使用逻辑出发，设计时首先要匹配标准易拉罐的罐口轮廓，常规330ml、500ml铝制易拉罐的卷边口外径有统一的行业尺寸，盖体内侧做了一圈适配卷边的卡合槽，不需要额外的卡扣或者紧固件，靠盖体本身的轻微形变就能卡在罐口卷边上，安装时只需要对准罐口轻轻按压就能卡紧，拆卸时抠住侧边的凸耳就能掀开，操作全程不需要额外工具，单手就能完成。盖体的主体做了薄型圆盘结构，厚度控制在3mm以内，不会因为盖体过高影响堆叠存放，

　　侧边延伸出的小凸耳一方面是作为掀开的受力点，另一方面也能在盖体扣合时起到定位作用，避免盖体在罐口上转动错位。盖体上做了一条贯通的开槽？不对，仔细看结构，哦不对，是分体式的开合缝？不，实际是盖体做了可掰开的饮用开口预留？不对，重新理：哦不对，这个结构是扣在已经拉开拉环的易拉罐上的，盖体上的缝隙是对应饮用口的位置？不对，不对，实际功能是，当易拉罐拉开拉环之后，扣上这个盖，整个罐口被盖住，只需要对准饮用位置就能喝，同时整个罐口的其余区域都被封闭，小飞虫没法从拉环拉开的开口掉进罐内。设计时特意把盖体的边缘做了圆角过渡，没有尖锐的棱角，哪怕是手持盖体反复拆装也不会划手，材质适配食品接触级的塑料或者薄金属都可以，建模时的壁厚做了均匀处理，

　　不管是后续做注塑成型还是冲压成型，都不会出现壁厚不均导致的缩痕或者冲压变形问题。从安装边界来看，盖体的最大外径比易拉罐罐身的外径小2mm，扣合之后不会突出罐身太多，放在杯架里的时候不会因为盖体突出导致卡滞，不管是车载杯架还是户外折叠桌的杯孔，都能正常放置。很多人之前会用纸巾塞住罐口，但是纸巾容易被罐内的二氧化碳顶开，而且纸巾遇水容易破，没法真正阻挡小虫，也没法阻挡灰尘落进去，这款盖体扣合之后，和罐口卷边的贴合面做了微凸的密封筋，哪怕罐内有剩余的二氧化碳带压，也不会把盖体顶开，同时能阻挡外界的灰尘、小飞虫进入罐内，临时没喝完的饮品扣上盖，放在一边半小时到一小时，再喝的时候不会有异物落入的问题。建模的时候特意把卡合槽的尺寸做了0.

　　2mm的过盈量，这个过盈量刚好能让盖体卡在罐口上不会轻易脱落，哪怕拿着罐身晃动，盖体也不会掉下来，同时拆卸的时候不需要用太大的力气，普通人的手指力度就能轻松掀开。盖体表面没有做多余的纹理或者凸起，整体是平整的圆盘加侧边小凸耳的结构，清洗的时候非常方便，没有卫生死角，冲一下就能把表面的残留饮品冲干净，可以反复使用，不像一次性的封口膜用完就扔。从结构设计的合理性来看，整个零件没有倒扣结构，要是做注塑生产的话，只需要简单的两板模就能成型，不需要复杂的抽芯结构，生产效率高，成本也能控制得很低；如果是做薄不锈钢冲压的话，也只需要简单的落料、压型工序就能加工出来，适配不同的加工工艺。在实际的使用场景里，除了户外场景，在街边的大排档、露天的饮品摊，给开罐后的客人配一个这样的盖，也能避免飞虫落进饮品里引发的客诉，比用保鲜膜封口要方便得多，也更美观。设计的时候没有做多余的装饰结构，所有的结构特征都是为了功能服务：侧边的凸耳是拆卸受力点，内侧的卡合槽是固定结构，盖面的平整结构是为了密封和易清洁，边缘的圆角是为了使用安全，没有多余的冗余设计，整体结构简单可靠，哪怕是批量生产也能很好地控制良品率。另外考虑到不同品牌的易拉罐卷边尺寸有微小的公差，卡合槽的宽度做了0.3mm的公差兼容范围，市面上绝大多数常规口径的铝制易拉罐都能适配，不需要针对单个品牌做单独的尺寸调整，通用性很强。
