高精度G型夹钳紧固工装结构设计

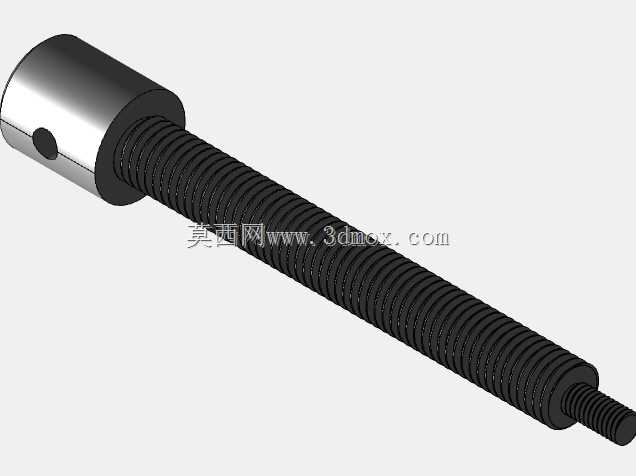

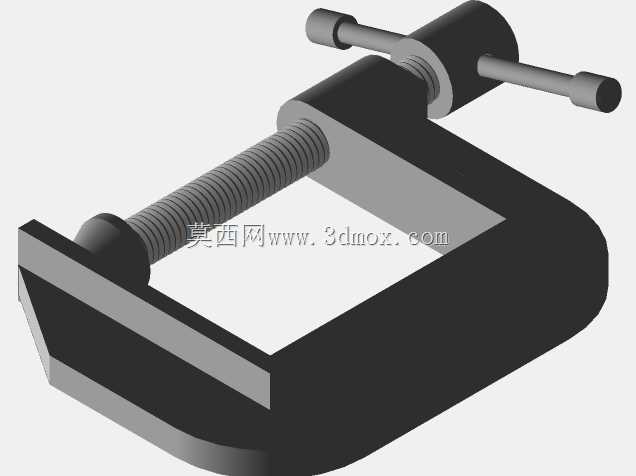

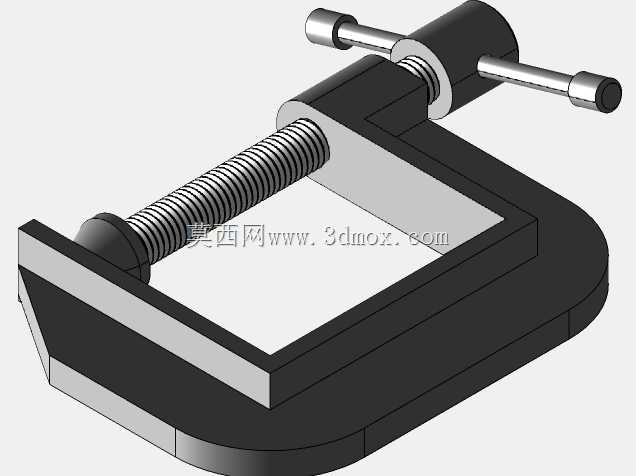

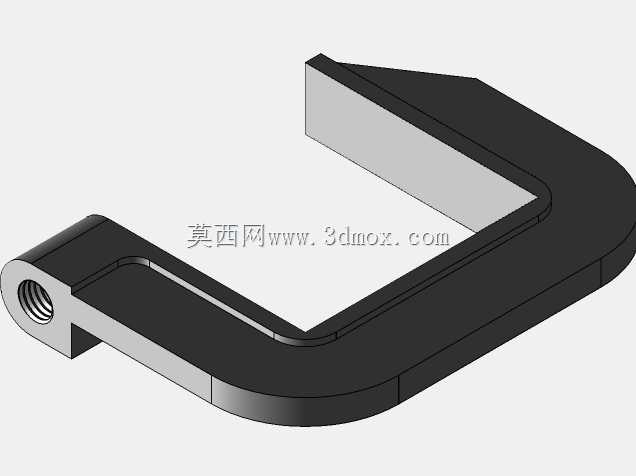

　　在机械加工、木工装配、钣金焊接、小件粘接固定等多类作业场景中，手动夹钳是一线操作人员最常接触的辅助工装，其中G型夹凭借开口范围可调、夹持力稳定、结构紧凑不占操作空间的特性，覆盖了从家用DIY到工业生产小批量装夹的绝大多数轻载紧固需求。这款G型夹的整体结构采用C型框架搭配梯形传动螺杆的经典布局，框架部分做了等截面加厚处理，在螺杆施加额定夹紧力时，C型臂的开口形变量控制在0.1mm以内，避免夹持过程中出现框架张口导致工件松脱的问题，框架内侧的两个夹持端面做了平行度校准，静态下两端面平行度公差不超过0.05mm，保证夹持工件时受力均匀，不会出现局部压痕或者工件倾斜偏移的情况。传动螺杆采用梯形螺纹设计，相比普通三角螺纹，

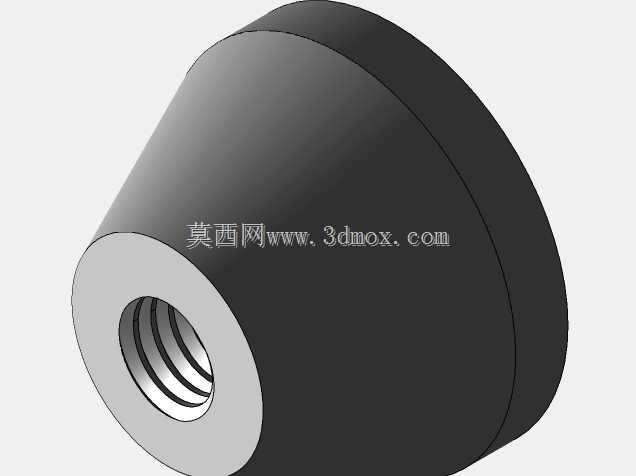

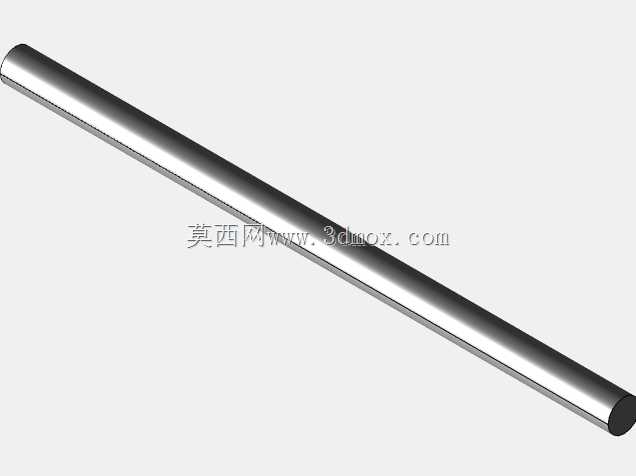

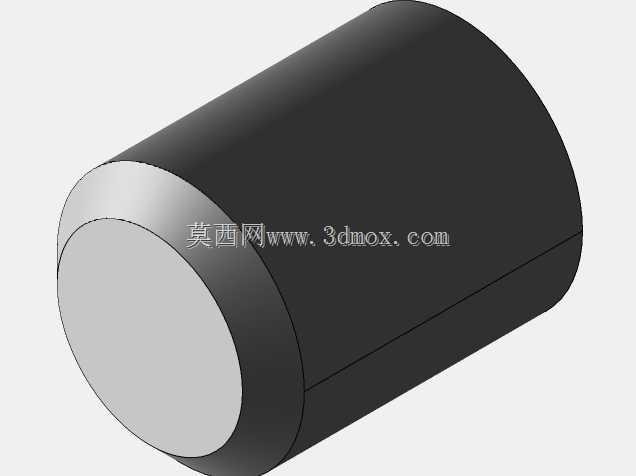

　　梯形螺纹的牙型强度更高，传动过程中受力均匀，长期反复松紧也不会出现滑牙、螺纹磨损过快的问题，螺杆末端的压头采用活动铰接结构，夹紧工件时压头可以随工件表面角度自适应微调，即使工件夹持面存在轻微的角度偏差，也能保证压头与工件表面完全贴合，不会因为点接触压伤工件表面，同时铰接结构也能避免螺杆转动时带动工件移位，提升装夹的稳定性。螺杆顶端的操作杆采用贯穿式可拆卸设计，常规操作时直接扳动操作杆即可快速旋紧，当需要更大夹紧力时，还可以在操作杆端部套入加力管延长力臂，无需额外配套工具就能获得足够的夹持力矩，操作杆两端做了滚花防滑处理，手上沾有切削液或者木屑时也不会出现打滑脱手的情况。从安装边界来看，

　　这款G型夹的最大开口尺寸适配常规50-150mm厚度的工件夹持需求，整体框架的外轮廓宽度控制在开口尺寸的1.2倍以内，在狭窄的操作台空间或者设备内部进行临时固定时，不会因为框架体积过大干涉周边部件，C型框架的背部做了平面处理，需要倒置或者侧装固定夹钳本身时，可以直接通过背部平面靠装在工作台面上，配合螺栓快速固定，拓展使用场景。在实际应用中，这类G型夹除了常规的工件夹持固定，还可以在设备临时维修时作为辅助紧固工具，替代部分专用工装完成零部件的压紧定位，比如钣金焊接时对齐两块板材的拼接缝、木工粘接时施压固定胶合面、机械装配时压装小型轴承或者销钉、3D打印后处理时固定工件进行打磨抛光，都能通过这款夹钳完成稳定装夹。

　　设计过程中针对不同使用场景做了细节优化，比如夹持端面预留了防滑垫安装槽，用户可以根据需求粘贴橡胶或者聚氨酯防滑垫，夹持表面光洁度较高的工件比如铝件、亚克力、木质饰面板时，不会压伤工件表面，同时还能提升夹持摩擦力，避免工件受外力时滑动；螺杆与框架的螺纹配合部位预留了润滑脂存储槽，长期使用时定期注入少量润滑脂就能保证螺杆转动顺畅，不会因为进入铁屑、灰尘出现卡滞问题；整体结构没有易损的小零件，所有部件都可以单独拆卸更换，螺杆出现磨损或者框架出现磕碰变形时，单独更换对应部件即可继续使用，降低长期使用的维护成本。不同于重型液压夹具或者气动夹具需要配套动力源，这款手动G型夹不需要外接电源、气源，完全依靠手动操作就能完成夹紧动作，在没有动力配套的户外作业、现场维修场景下也能正常使用，整体重量控制在1kg以内，操作人员可以随身携带多把，应对不同位置的装夹需求，不会造成额外的负重负担。从受力角度来看，C型框架的应力集中位置做了圆弧过渡处理，避免直角位置在长期受力下出现应力开裂，经过反复的夹紧力测试，在超过额定夹持力30%的负载下，框架也不会出现塑性变形，安全冗余完全满足日常轻载装夹的使用需求。螺杆的行程做了冗余设计，当开口调到最大位置时，螺杆仍然有3圈以上的螺纹啮合长度，不会因为旋出过长导致螺纹脱扣，操作过程中即使误操作将螺杆旋到最大行程，也不会出现螺杆脱落的问题，提升使用的安全性。
