方位推进器控制机构三维结构设计

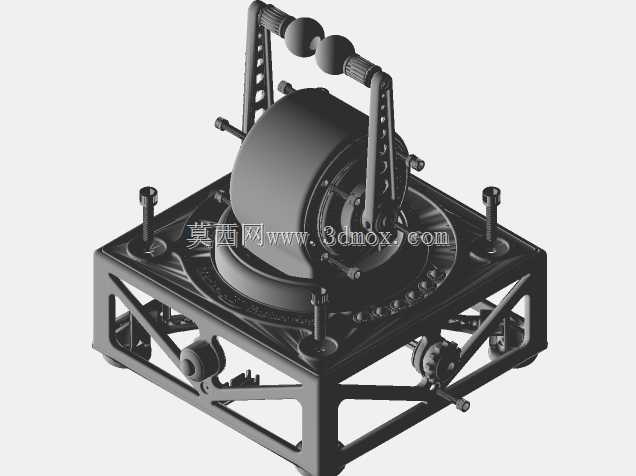

　　在船舶动力系统、水下航行器驱动单元以及特种作业平台的转向控制模块中，方位推进器的控制机构是决定动力输出方向精准度、运行稳定性的核心部件，这套三维结构完整还原了方位推进器控制端的全部机械组成，覆盖从动力输入到角度调节、从基座承载到部件锁紧的全链路结构细节。从实际应用场景来看，这类控制机构多部署在推进器上部的安装舱内，需要承受推进器运转时传递的持续振动、水流冲击带来的交变载荷，同时还要满足多角度方位调节的动作精度要求，因此结构设计上兼顾了刚性承载与灵活传动的双重需求。整套机构以框架式焊接基座作为承载基础，基座采用型材拼接的桁架结构，在保证整体结构刚度的前提下尽可能降低自重，基座上预留的螺栓安装孔位完全匹配标准推进器舱的安装接口，

　　安装边界尺寸适配多数中小型水下推进器、船舶侧推装置的上部安装空间，不需要对原有舱体结构做额外改造即可完成装配。基座上方设置的回转支撑结构是方位调节的核心传动部件，齿圈式回转结构既可以承受轴向的载荷，也能承载径向的倾覆力矩，保证推进器在调整喷射角度时不会出现卡顿或者偏移，回转结构的传动齿面做了等模数等压力角的参数化设计，和驱动端的小齿轮啮合间隙控制在合理范围内，既避免间隙过大带来的回差，也防止间隙过小导致的运转卡滞。上部的调节支架采用双侧对称立板结构，立板上加工有等距分布的减重孔，在不降低立板抗弯强度的前提下减少结构重量，支架顶部设置的握持操作端做了防滑纹理处理，手动调试时可以获得足够的摩擦力，

　　操作端的球形连接结构可以适配不同角度的操作施力方向，避免操作时出现应力集中。支架和回转基座之间的连接轴做了台阶式设计，轴肩位置可以承受轴向的定位载荷，轴端的锁紧螺栓可以根据调试需求调整转动阻尼，既可以在角度调整到位后实现位置锁止，也能在需要连续调节时保持合适的转动阻力。基座下部集成的传动连杆组件连接着方位锁止机构，当推进器调整到目标方位后，锁止销可以在连杆的驱动下卡入回转齿圈的定位槽内，避免设备运行过程中因为振动出现方位偏移，锁止机构的触发位置做了冗余设计，即便单侧连杆出现卡滞，另一侧的触发结构也能完成锁止动作。整套结构的所有连接位置都预留了标准紧固件的安装空间，螺栓、螺母的选型完全符合通用机械紧固件的标准规格，

　　后期维护更换时不需要定制特殊配件，回转支撑位置的密封槽结构可以适配标准密封圈，能够满足水下作业环境的防水密封要求，避免水汽进入传动齿面造成锈蚀磨损。从建模细节来看，所有部件的配合面都做了公差适配的结构处理，转动副的配合间隙、安装面的平面度要求都在结构上有所体现，既可以作为三维装配教学的演示模型，也能为方位推进器控制机构的改型设计提供结构参考，帮助设计人员快速验证结构布局、检查安装干涉、核算部件的运动行程，在方案设计阶段就规避可能出现的结构问题。
