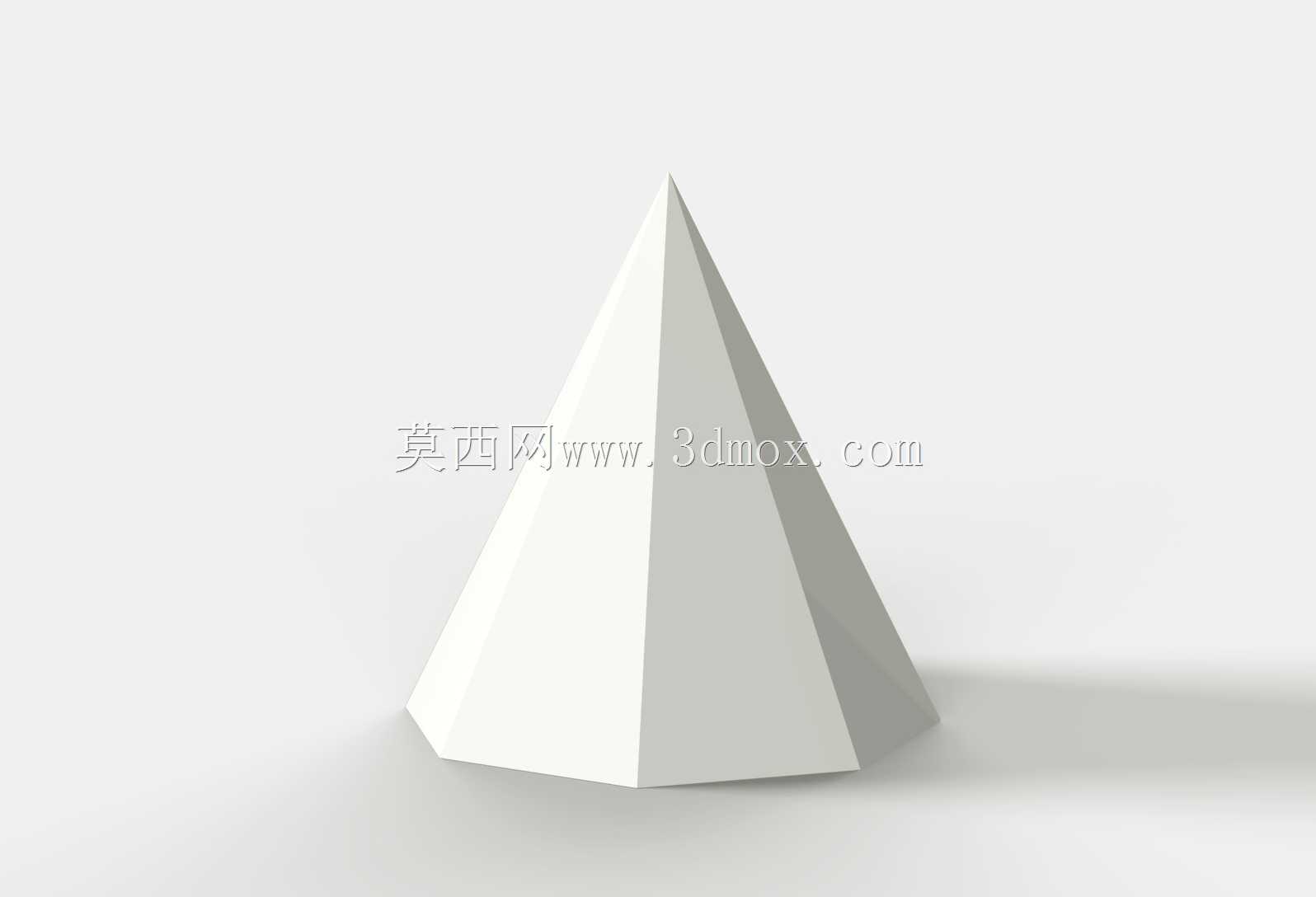

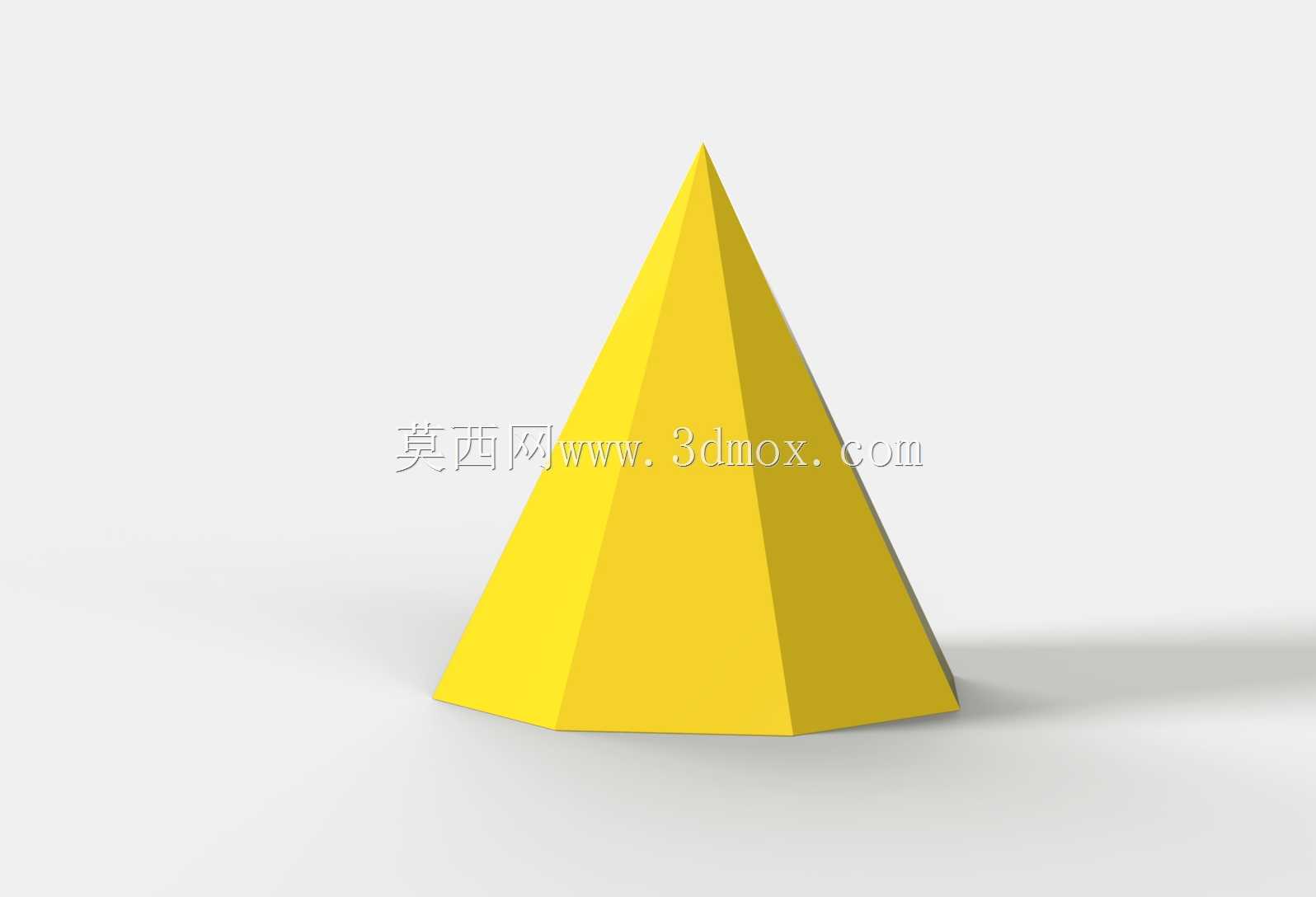

多棱面正棱锥几何结构造型设计

　　这类多棱面正棱锥结构，在工程领域的应用场景远不止几何演示范畴，日常做物料导流结构设计时，棱锥的斜面角度直接决定散料的滑落效率，比如粮食加工设备的进料斗、矿山筛分设备的导料溜槽，都会参考这类正棱锥的斜面倾角参数，避免物料在斜面堆积卡滞。做结构设计时首先要明确棱锥的底面边数，不同边数的棱锥在受力表现上差异明显，六棱及以上的棱锥侧面受力更接近圆锥结构，同时又保留了平面加工的便利性，不需要做曲面成型工序，用常规的板材折弯、焊接工艺就能完成加工，相比圆锥结构的卷板工序，加工门槛更低，小批量生产时的成本控制更有优势。

　　从设计思路层面讲，这类棱锥结构的核心参数是锥角与底面外接圆直径的匹配关系，当锥角小于物料安息角时，散料会在锥体内壁滞留，无法实现自重下料，所以做导料用途的棱锥结构，需要先明确所输送物料的安息角参数，再反推棱锥的高度与底面尺寸的比例，保证每个侧面的倾角都大于物料安息角3到5度，留出足够的余量应对物料湿度、粒径波动带来的安息角变化。如果是做结构支撑用途的棱锥，比如设备的锥形支脚、防撞缓冲结构的锥形芯体，就需要优先考虑棱线的受力传导路径，正棱锥的棱线会将顶部承受的垂直载荷均匀分散到底面的各个端点，相比方管、圆管类的直筒支撑结构，棱锥支撑的底部安装面更大，抗倾覆能力更强，在有振动工况的设备上使用时，能有效降低设备的重心偏移风险。

　　安装边界方面，这类棱锥结构如果作为导流部件使用，底部通常需要和方形或圆形的法兰接口对接，设计时要注意底面的多边形尺寸要比对接法兰的内径大出一个板材厚度的搭接量，避免焊接或螺栓连接时出现缝隙漏料；顶部的汇聚端如果是对接出料管道，要注意顶部的收口尺寸不能小于输送管道的内径，否则会出现物料节流的问题，影响整体的输送效率。如果是作为教学演示用的几何模型，棱锥的各个侧面需要保证平面度误差在合理范围内，相邻侧面的棱线要保持直线度，避免出现扭曲变形，影响几何参数的演示准确性，这类演示用模型通常会采用实体结构，通过3D打印或机加工方式制作，表面做哑光处理，避免反光影响结构观察。

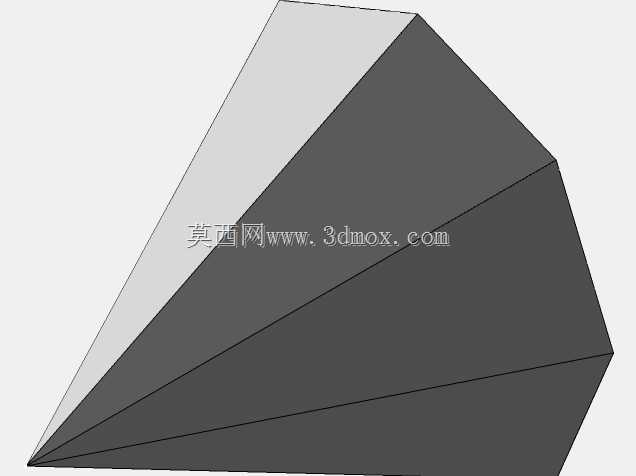

　　实际建模过程中，这类正棱锥的建模逻辑并不复杂，首先绘制底面的正多边形草图，确定边数与外接圆尺寸，然后在多边形的中心法向上确定锥顶的位置，通过放样特征将底面多边形与锥顶点连接生成实体，需要注意的是如果是做薄壁结构的棱锥，要提前预留好板材的折弯扣除量，每个侧面的折弯角度要根据棱锥的锥角精确计算，避免折弯后出现棱线错位、底面无法贴合安装面的问题。做受力仿真时，要重点关注棱线位置的应力集中情况，尤其是承受冲击载荷的棱锥结构，棱线位置需要做适当的圆角过渡，避免应力集中导致结构开裂，圆角的半径不能过大，否则会破坏棱锥的斜面角度，影响原有的导流或支撑功能。

　　在一些特殊的应用场景里，这类棱锥结构还会被用作光学反射的安装基体，每个棱面可以单独安装反射镜片，实现多方向的光线反射，这时候对每个棱面的角度精度要求极高，相邻棱面的角度误差需要控制在分级以内，否则反射光线的角度会出现偏差，无法满足光学设备的使用要求，这类高精度棱锥通常会采用整块铝合金通过五轴机床加工完成，加工完成后还要对每个棱面做平面度检测，保证安装镜片后不会出现面型畸变。
