六角头螺栓配六角螺母螺纹紧固组件

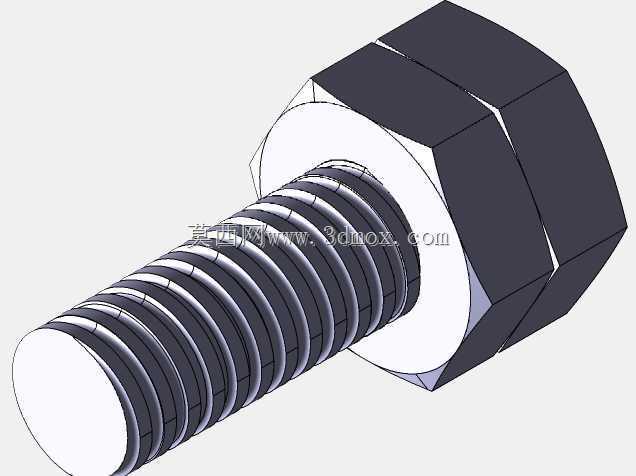

　　在各类机械装配场景中，螺栓与螺母组成的螺纹副是应用范围最广的可拆卸紧固结构，从重型机架的主梁拼接、传动箱体的端盖固定，到电气柜内元器件安装、小型工装夹具的定位锁紧，几乎所有需要反复拆装或需要可控预紧力的连接位置，都能见到这类标准紧固件的身影。这套三维模型完整还原了外六角螺栓与配套六角螺母的装配状态，螺杆全长加工连续三角螺纹，两个六角件分别旋合在螺杆不同位置，直观呈现了螺纹配合的实际工作形态。

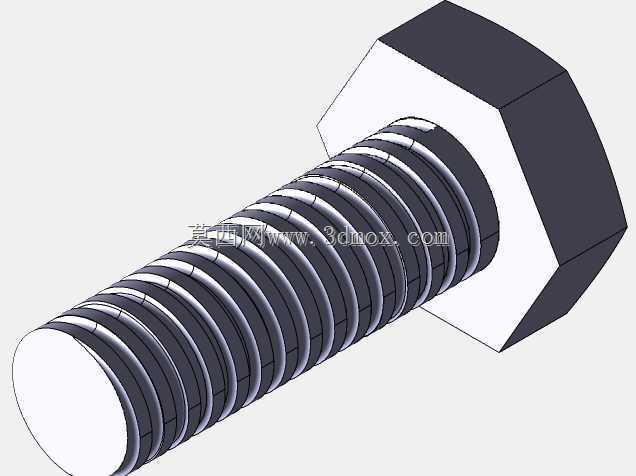

　　从结构设计逻辑来看，螺栓头部采用标准外六角构型，六个受力平面均匀分布，拧紧时扳手可以贴合侧面传递扭矩，相比一字槽、十字槽等槽型结构，六角头能够承受更大的拧紧力矩，不容易出现槽口滑牙失效，适合中高载荷的紧固场合。螺母同样采用外六角外形，厚度与螺栓规格匹配，内螺纹与螺杆外螺纹的牙型、螺距完全对应，旋合过程中沿螺杆轴向直线进给，多圈螺纹同时承载，将轴向预紧力均匀分散在各牙接触面上，避免单牙应力集中导致螺纹脱扣。

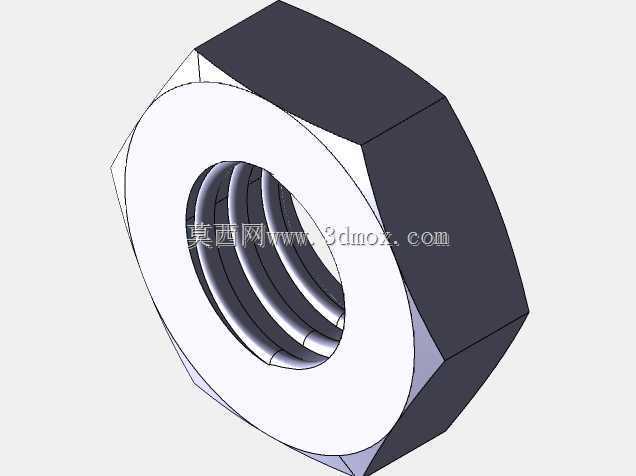

　　建模过程中首先绘制螺栓头部的六角棱柱基体，在头部下端加工出与杆部过渡的圆角，避免直角位置产生应力集中，实际生产中这个过渡圆角还能在冷镦成型时减少材料流动阻力，降低零件开裂风险。螺杆部分以螺旋线为路径扫描生成三角形牙型，牙顶预留合理的圆角，牙底同样做圆弧过渡，既符合普通螺纹的标准牙型规范，也还原了量产紧固件滚压加工后的表面形态。螺母建模先构建六角外形块，在内孔位置通过螺旋切除生成内螺纹，两端面加工出小倒角，既去除锐边防止装配时划伤操作人员，也能在旋合时起到导向作用，让螺杆更容易对准内螺纹入口，避免错牙。

　　实际选型使用时，首先要根据被连接件的总厚度确定螺栓公称长度，保证螺母完全旋合后螺杆露出螺母2到3个牙距，既不能因螺杆过短导致啮合牙数不足、承载能力下降，也不能因螺杆过长造成安装后与周边运动部件发生干涉。六角头的对边尺寸、螺母的对边尺寸需要和现场使用的扳手、套筒规格匹配，装配空间狭窄的位置还要提前核算扳手的摆动空间，避免出现零件安装到位但工具无法就位的问题。螺纹副拧紧后会在螺杆内产生轴向预紧拉力，被连接件则承受对应的压紧力，合适的预紧力可以让结合面紧密贴合，承受横向振动载荷时防止螺纹自行松脱，在振动较强的设备上还可以配合弹簧垫圈、止动垫片或者螺纹胶使用，进一步提升连接可靠性。

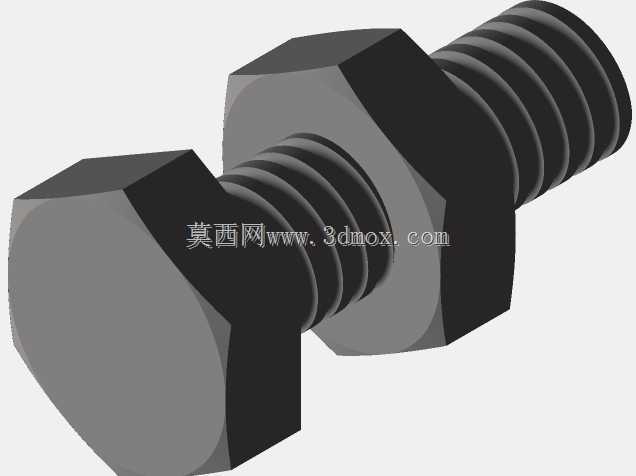

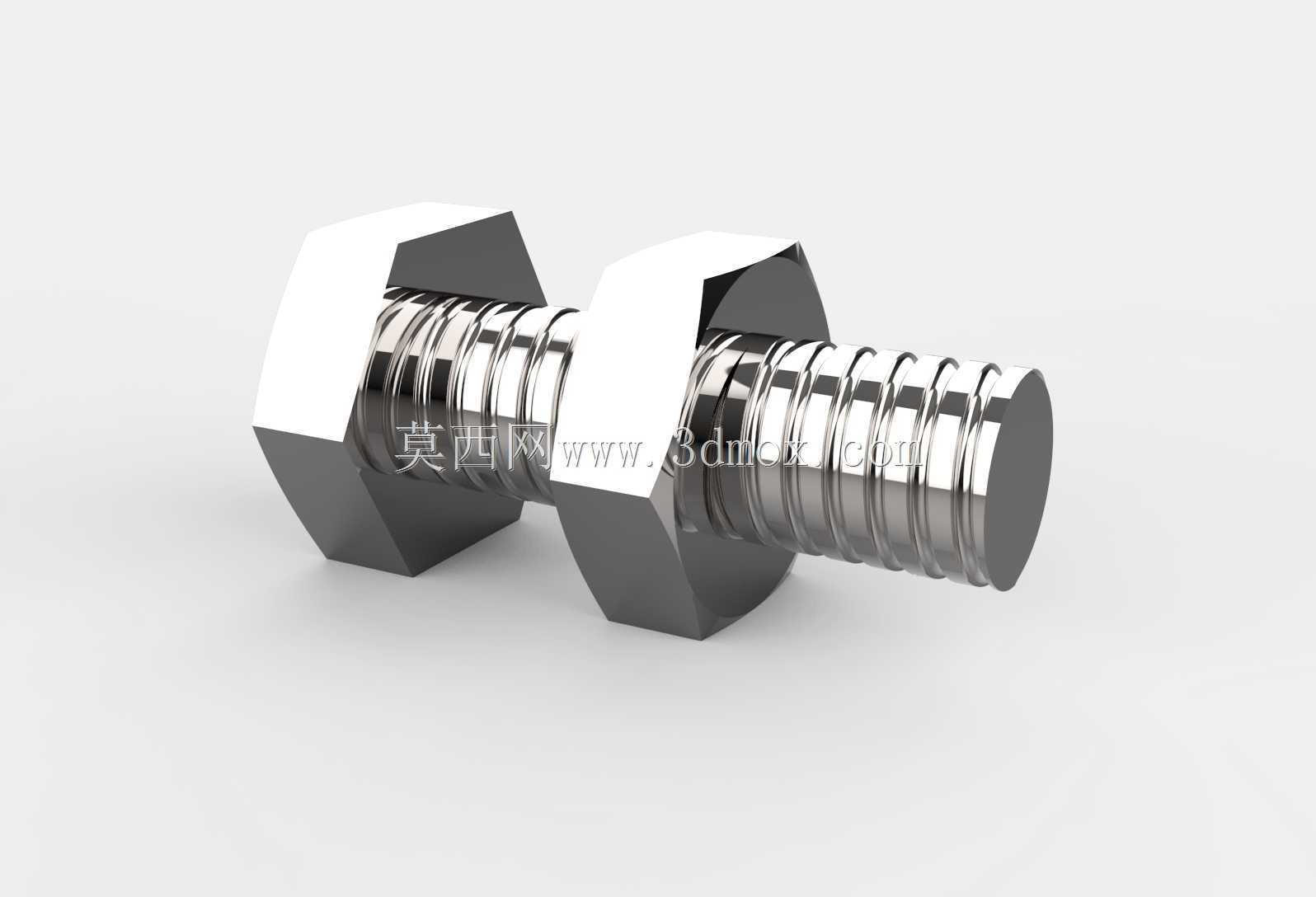

　　这类紧固件的适配场景覆盖了装备制造的绝大多数环节：钢结构支架拼装时，成组的螺栓螺母把型钢翼缘压紧，传递结构的拉压与剪切载荷；泵体、阀体的法兰连接中，沿圆周均布的多组螺栓均匀拧紧，让密封垫产生恒定压缩变形，封堵介质泄漏路径；自动化生产线的型材机架搭建时，螺栓配合预置在型材槽内的螺母，可以任意调整安装位置，方便后期管线、传感器的加装移位。三维模型完整保留了螺纹的螺旋特征与六角件的棱角细节，在做设备整体装配校验时，可以直接导入组件检查安装孔位的对齐情况、紧固件与周边零件的安全间隙，也能用于装配工艺演示，直观展示螺纹旋合的运动过程，帮助结构设计人员在方案阶段就排查出螺栓长度选错、工具空间不足等常见装配问题，减少后期现场整改的工作量。模型中两个螺母的摆放位置也体现了双螺母防松的典型安装思路，两个螺母对顶拧紧后，螺纹副之间的轴向间隙被消除，即使承受交变振动载荷，牙面之间的摩擦力也能维持锁止状态，在不方便加装额外防松零件的位置，这种结构凭借简单可靠的特点得到大量应用。
