BitspowerG1/4微型阀门替换操作杆

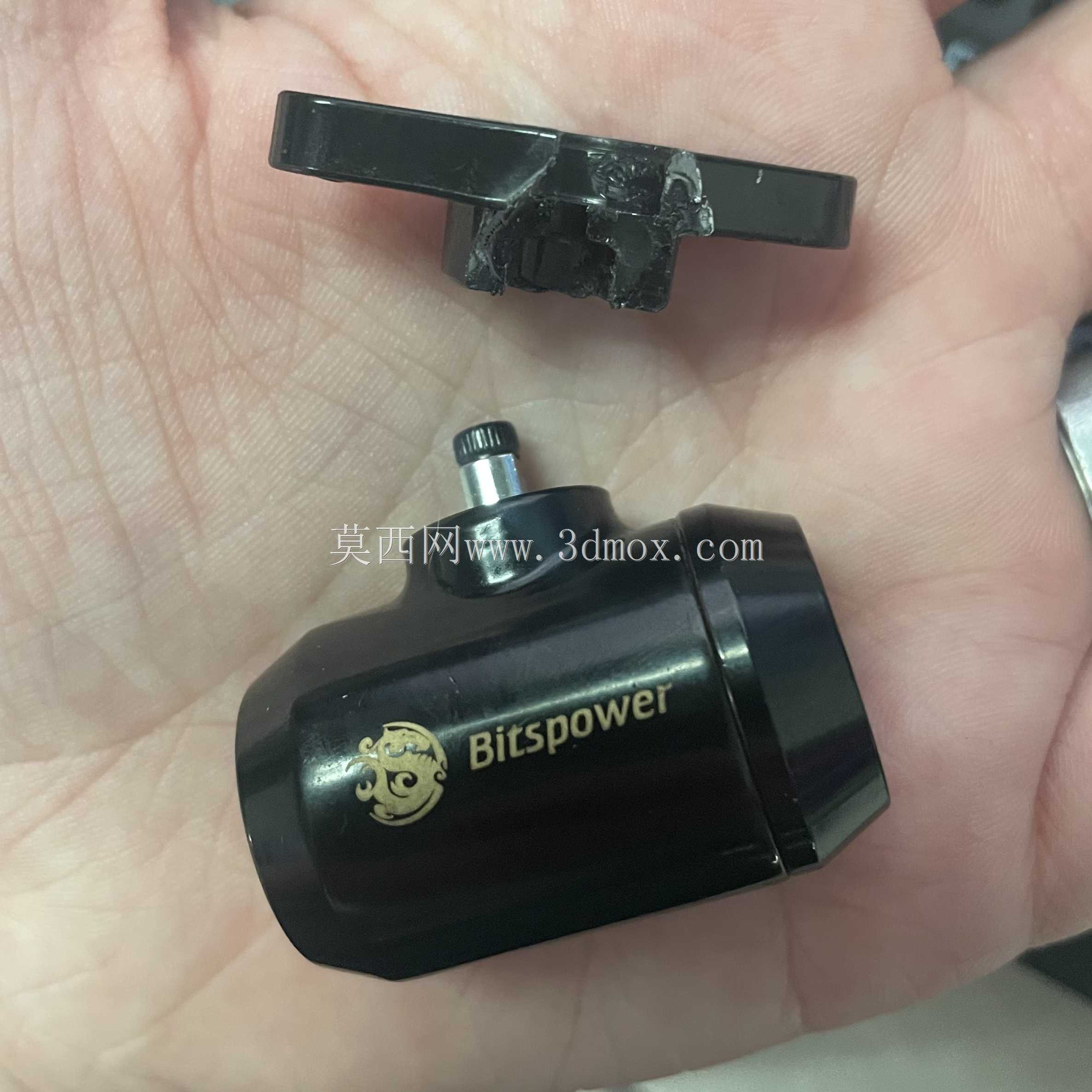

　　在分体式水冷回路、小型流体控制管路的日常运维场景中，G1/4规格微型阀门的塑料操作杆断裂是高频故障点——这类阀门多布置在机箱内部、狭小设备舱的管路节点处，操作空间受限，日常启闭时施加的径向扭力很容易超出原厂塑料件的疲劳极限，尤其是阀门拧到位后继续施加的锁紧力，会在杆身与阀芯连接的根部形成应力集中，长期使用后极易出现撕裂、断杆问题，一旦阀杆损坏，整只阀门往往因为没有替换件只能整体拆除更换，不仅要排空管路内的流体，重新做密封连接，还会耽误整套系统的调试与运行进度。

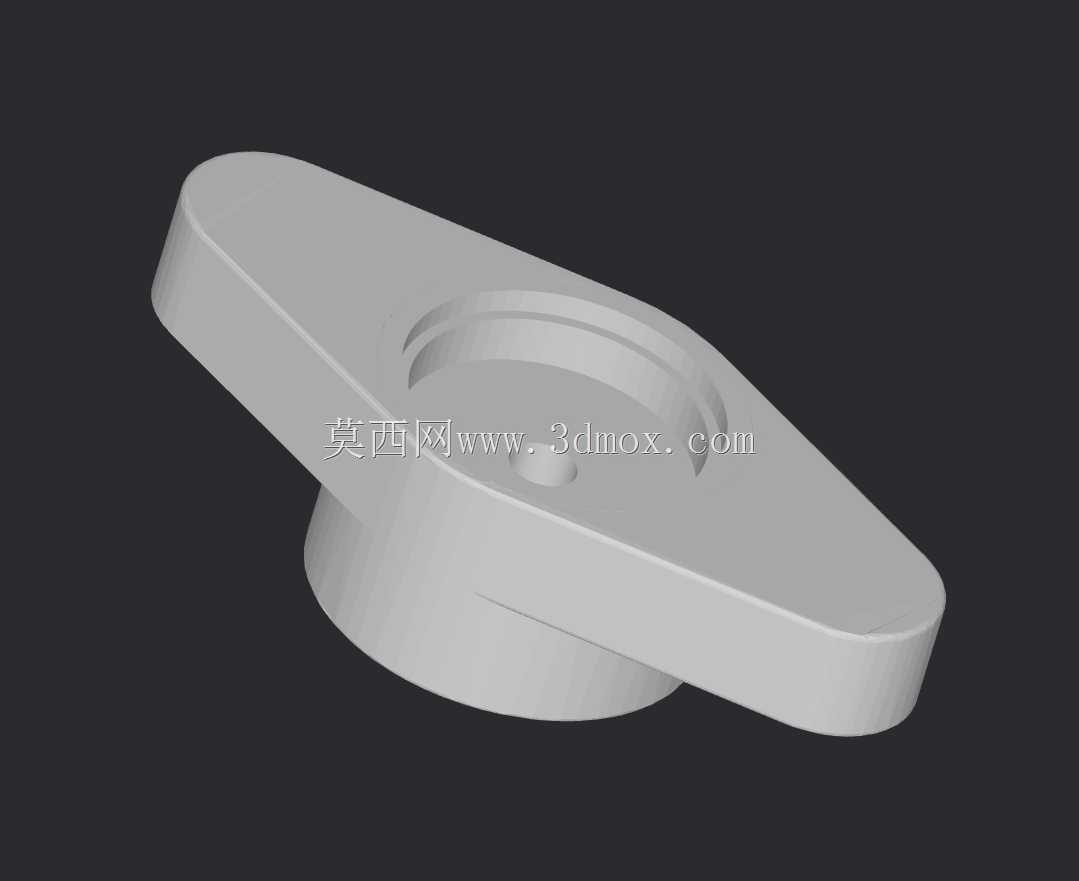

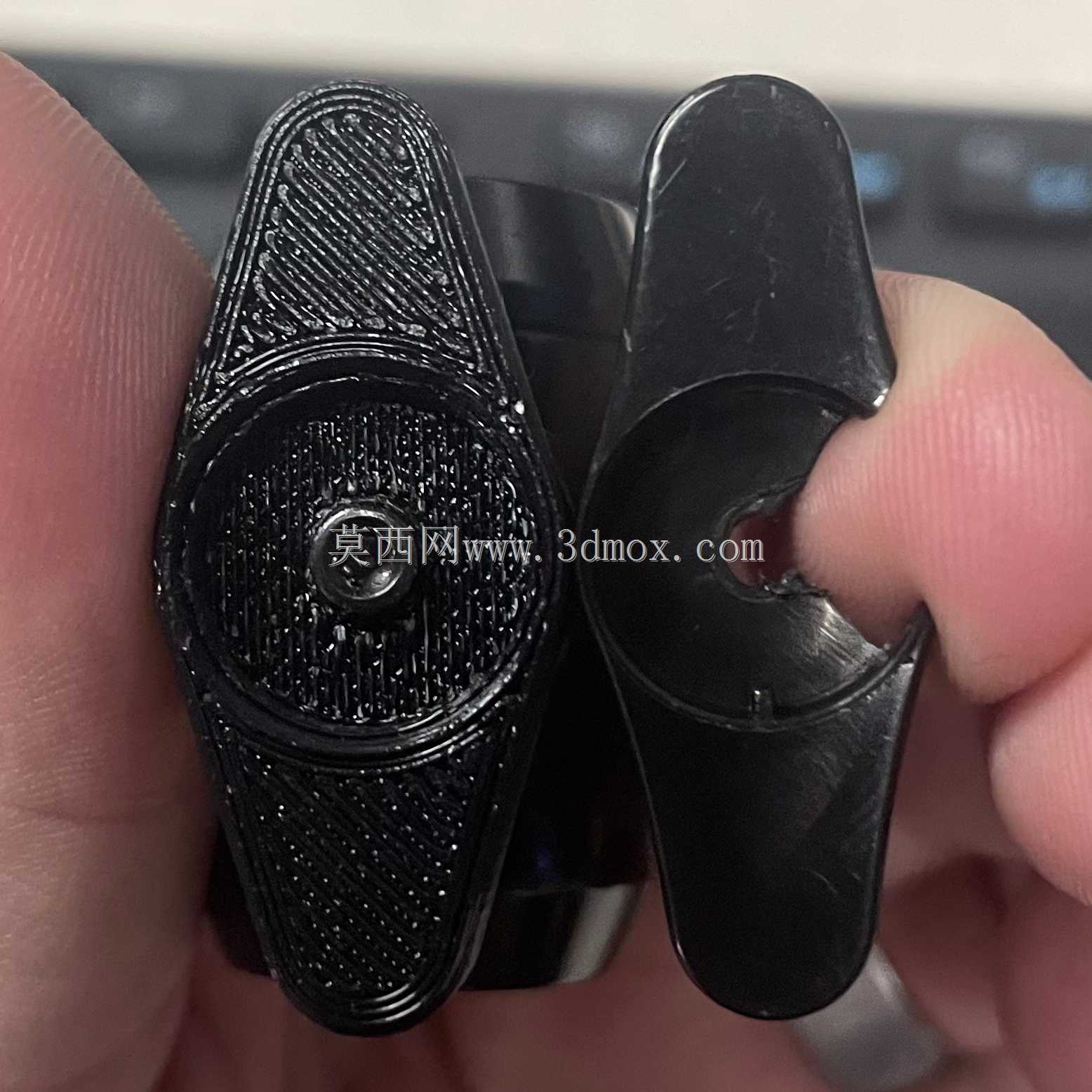

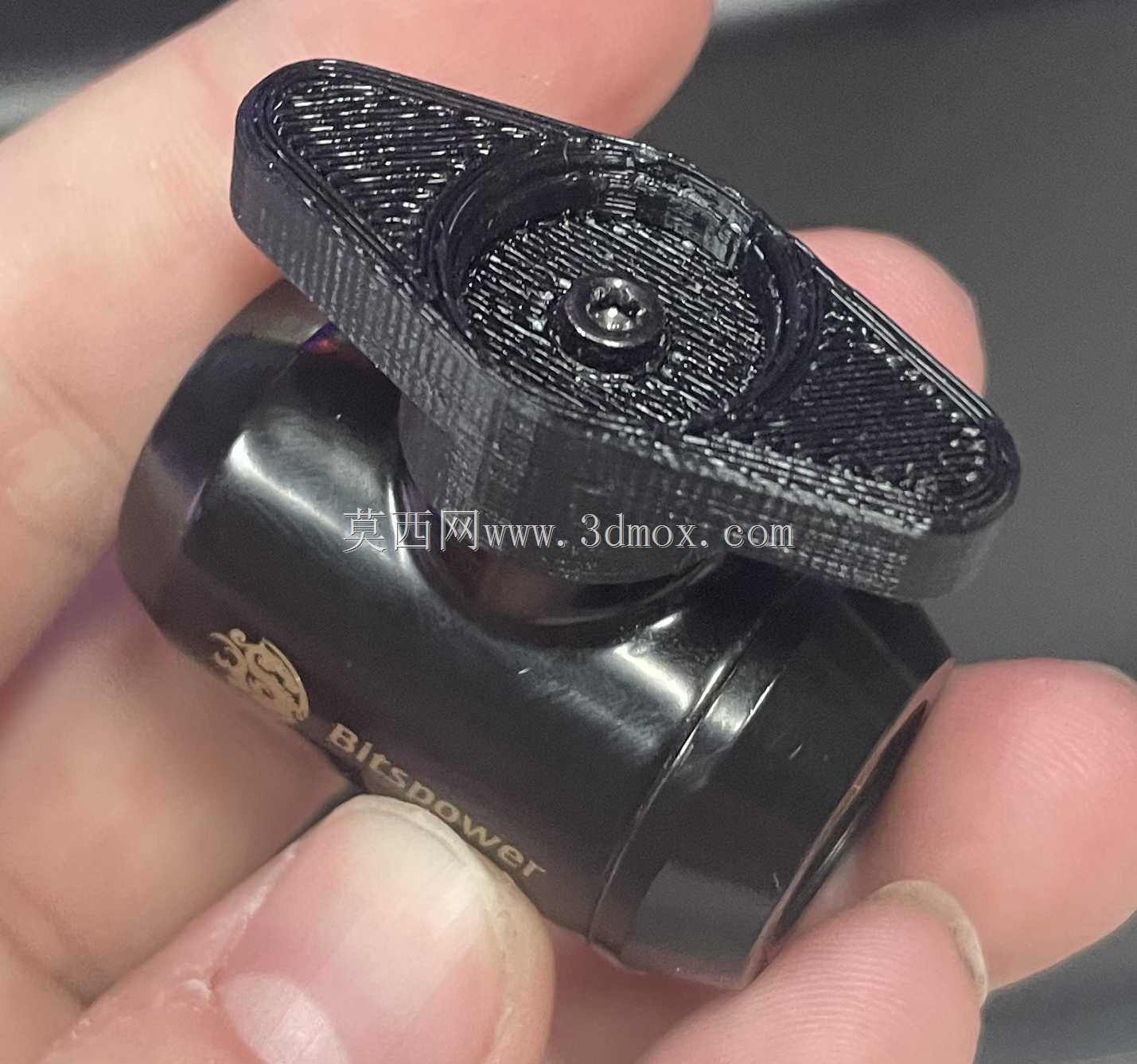

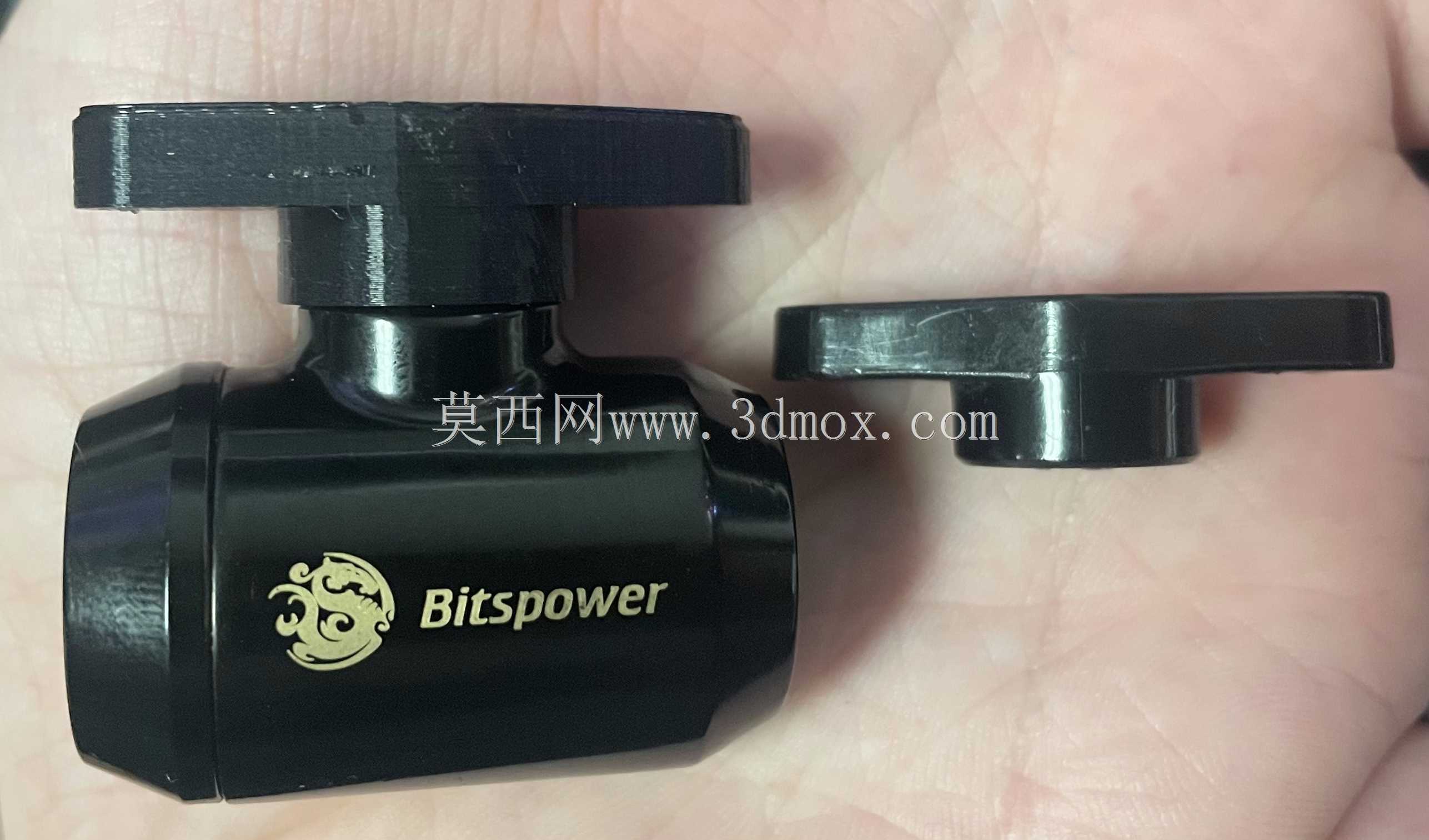

　　这款替换操作杆的设计，完全针对原厂塑料杆的失效痛点展开。在测绘原厂损坏件的基础上，首先调整了整体的壁厚分布，将杆身与手柄连接的过渡圆角加大，避免直角结构带来的应力截断效应；整个手柄的握持部分相比原厂件加厚2mm左右，不是单纯的尺寸放大，而是根据人手操作时的施力方向，在扭力传递的路径上做了材料加厚，让启闭阀门时的作用力可以均匀分散到整个手柄截面，不会在局部形成应力峰值。

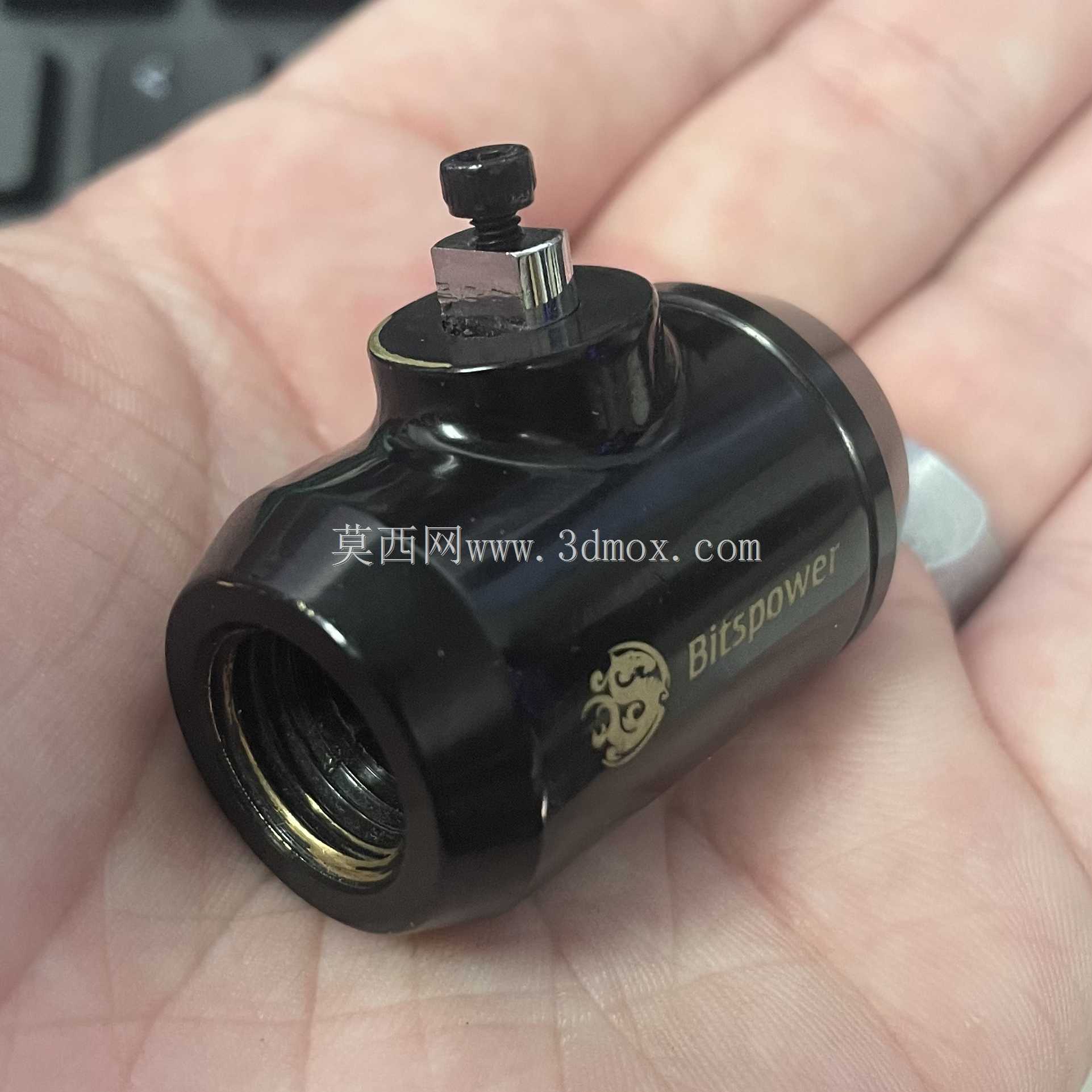

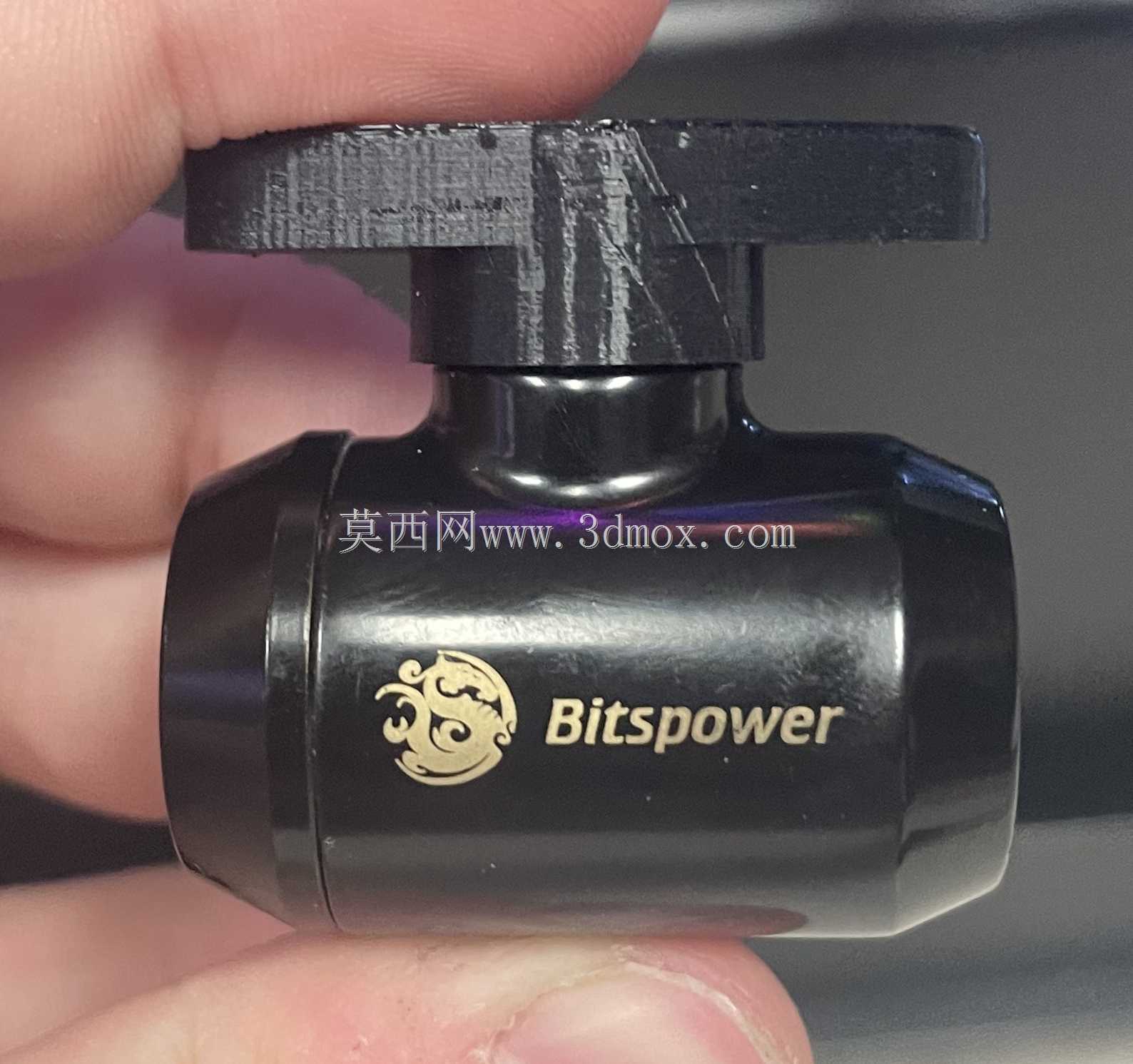

　　从安装边界来看，这款替换杆的底部连接结构完全匹配原厂G1/4微型阀门的阀芯对接位，安装时不需要对原有阀门做任何二次加工，只需要将断裂残留的旧杆部分从阀芯上清理干净，对准卡位将替换杆压入即可完成装配，整体的外轮廓尺寸相比原厂件没有超出原有安装空间，即使是在密集排布的水冷管路、狭小的设备阀组舱内，也不会和周边的管路接头、设备壳体产生干涉，操作时的转动行程和原厂件完全一致，不会因为更换阀杆改变阀门的启闭角度范围。

　　从功能特性上，加厚的结构设计让阀杆可以承受更大的操作扭力，即使在阀门密封圈老化、启闭阻力变大的情况下，操作时也不会出现杆身断裂的问题；手柄的外形沿用了长条形的扁平设计，两端做了圆弧过渡，既方便手指捏持施力，也不会因为棱角过于尖锐在操作时划伤手部，表面的平整结构也方便后续如果需要做标识，可以直接在手柄平面粘贴档位标记，区分阀门的启闭状态。

　　在实际应用中，这类替换杆不仅可以用于民用分体水冷系统的阀门维修，也可以适配同规格的小型气动回路、实验台流体管路的微型阀门维修，对于设备运维人员来说，不需要整体更换阀门，只需要替换断裂的操作杆，就可以快速恢复阀门的启闭功能，大幅降低维修的物料成本与时间成本。设计过程中没有刻意改变原有阀门的操作逻辑，完全保留了原厂阀门的操作手感，只是针对失效位置做了结构补强，避免了维修后出现操作手感变化、安装干涉等次生问题。

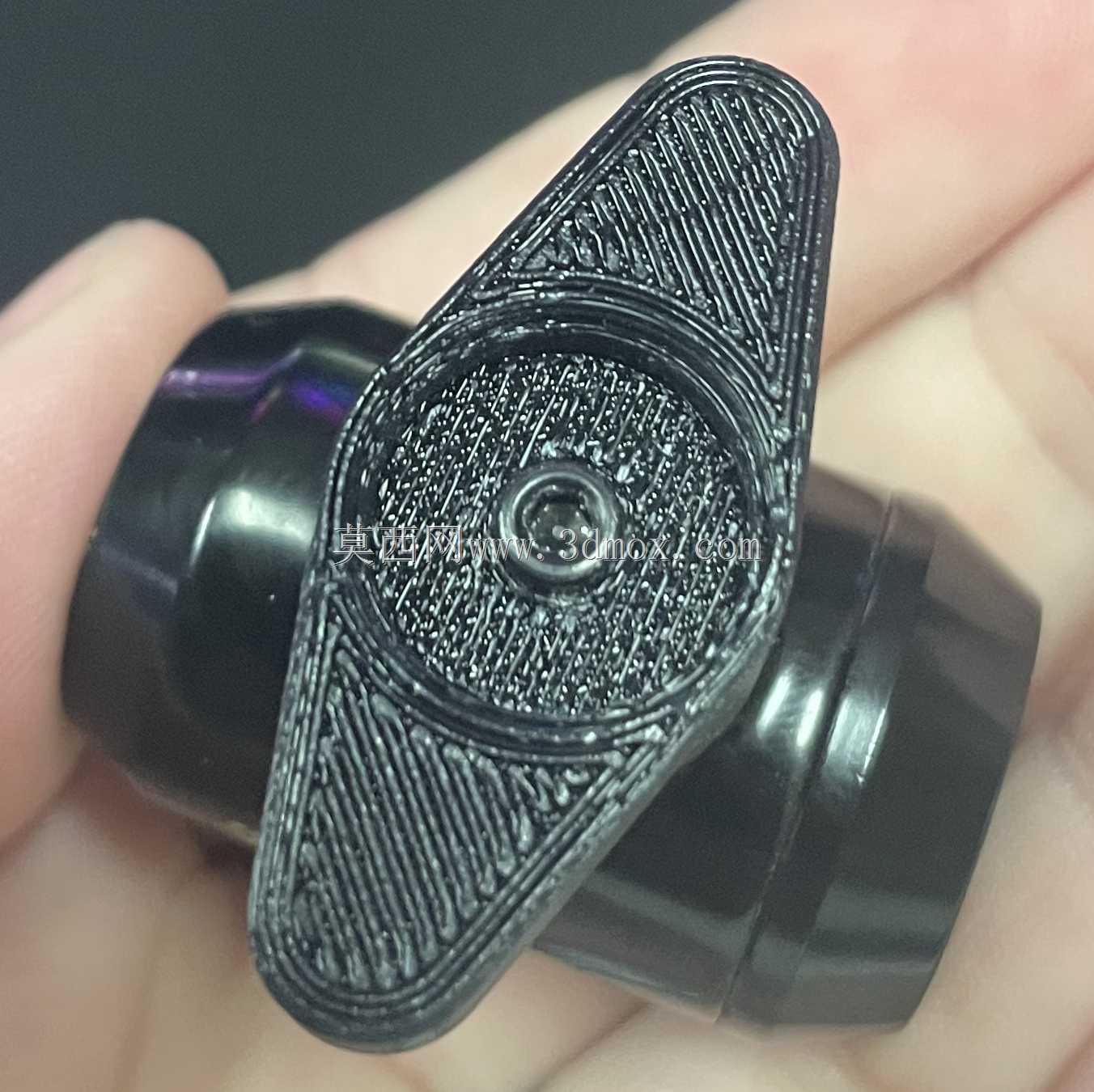

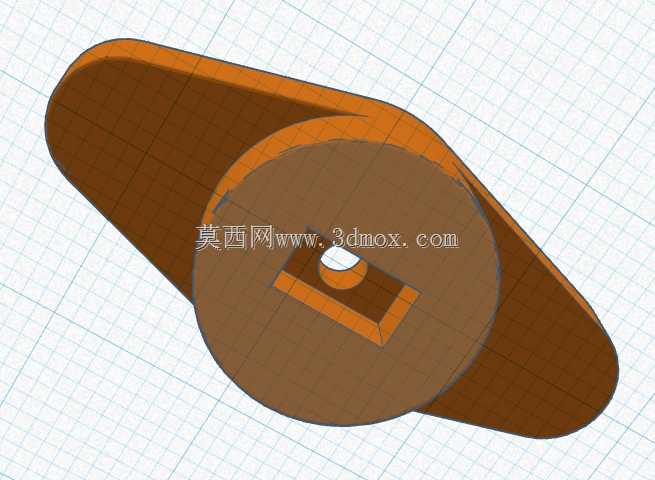

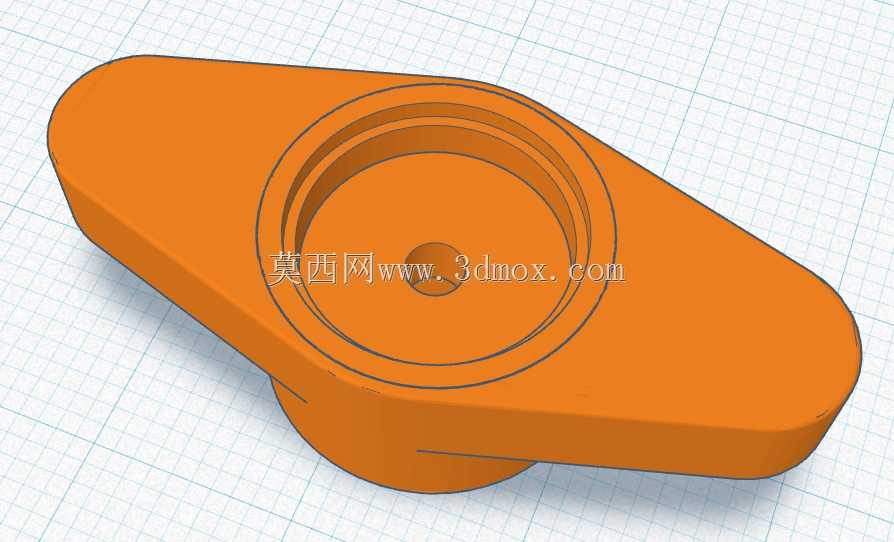

　　在结构细节上，杆身与阀芯对接的位置做了公差优化，既保证安装时可以顺畅压入，又不会因为配合间隙过大导致操作时出现旷量，长期使用也不会出现打滑、空转的问题；手柄中间的凹陷结构完全对齐阀芯的顶部位置，装配时可以直观判断是否安装到位，不需要额外的测量工具，现场维修时可以快速完成更换作业。整体的结构设计没有多余的装饰特征，所有的尺寸调整都围绕提升结构强度、匹配原有安装空间两个核心目标展开，没有为了外观增加不必要的结构，避免了多余结构带来的安装干涉问题，也保证了受力结构的完整性，让扭力传递路径更顺畅，从根源上解决了原厂塑料杆容易在根部断裂的问题。
