英伟达A系列显卡鼓风机式散热风扇转接固定结构

　　在桌面级高性能计算硬件的散热改装场景中，公版涡轮显卡的侧出风结构在多卡并列部署的机箱环境里，往往会出现散热冗余不足、热风倒灌相邻硬件的问题，尤其是A系列这类高负载计算卡，长时间满负荷运行时核心温度容易触及功耗墙，导致计算频率波动，影响渲染、AI训练等任务的稳定输出。这款转接结构的核心作用，就是将标准鼓风机式风扇的出风端与显卡末端的散热排风位精准对接，通过物理导流的方式把显卡散热鳍片带出的热风直接导向机箱预设的排风通道，避免热风在机箱内部滞留形成紊流，同时借助鼓风机风扇的风压优势，提升鳍片间的空气流通效率，降低核心与显存的满载温差。

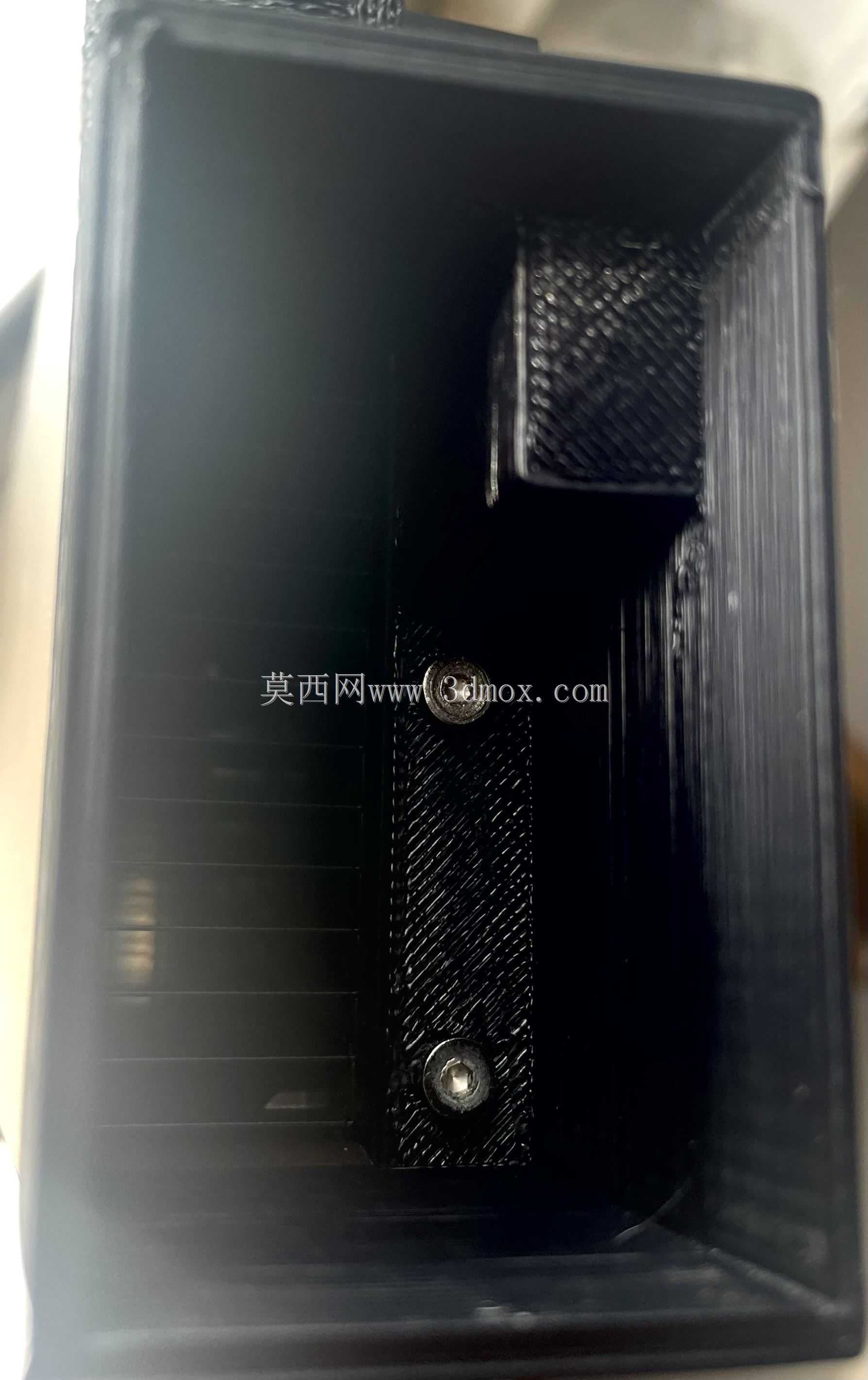

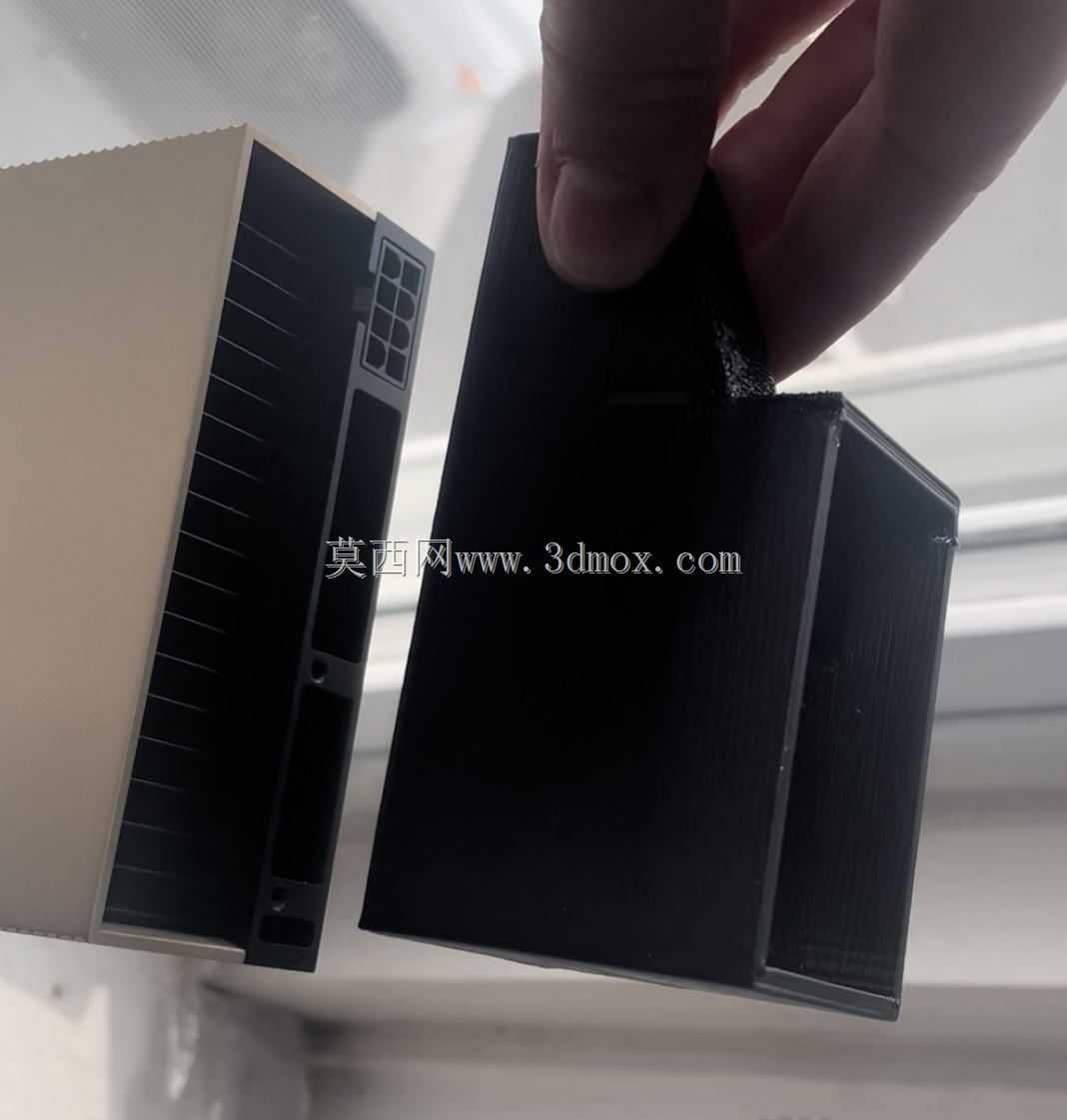

　　从结构设计逻辑来看，整个构件采用一体化框型定位设计，主体的方形嵌套腔体完全匹配鼓风机风扇的外轮廓尺寸，安装时风扇可以直接嵌入腔体内，腔体边缘做了0.2mm的导向倒角，既方便风扇快速对位，也能避免安装时刮损风扇外壳的塑料结构。腔体下方延伸出的L型固定支脚，完全贴合显卡PCB末端的原有螺丝孔位，不需要对显卡本体进行任何打孔、切割类的破坏性改装，只需要利用显卡原本固定散热外壳的螺丝位，就能将整个转接结构牢牢锁附在显卡末端，支脚与PCB接触的位置做了0.3mm的下沉台阶，避开PCB表面的贴片电容、电阻等微小元器件，防止安装时挤压造成元器件虚焊或者脱落。

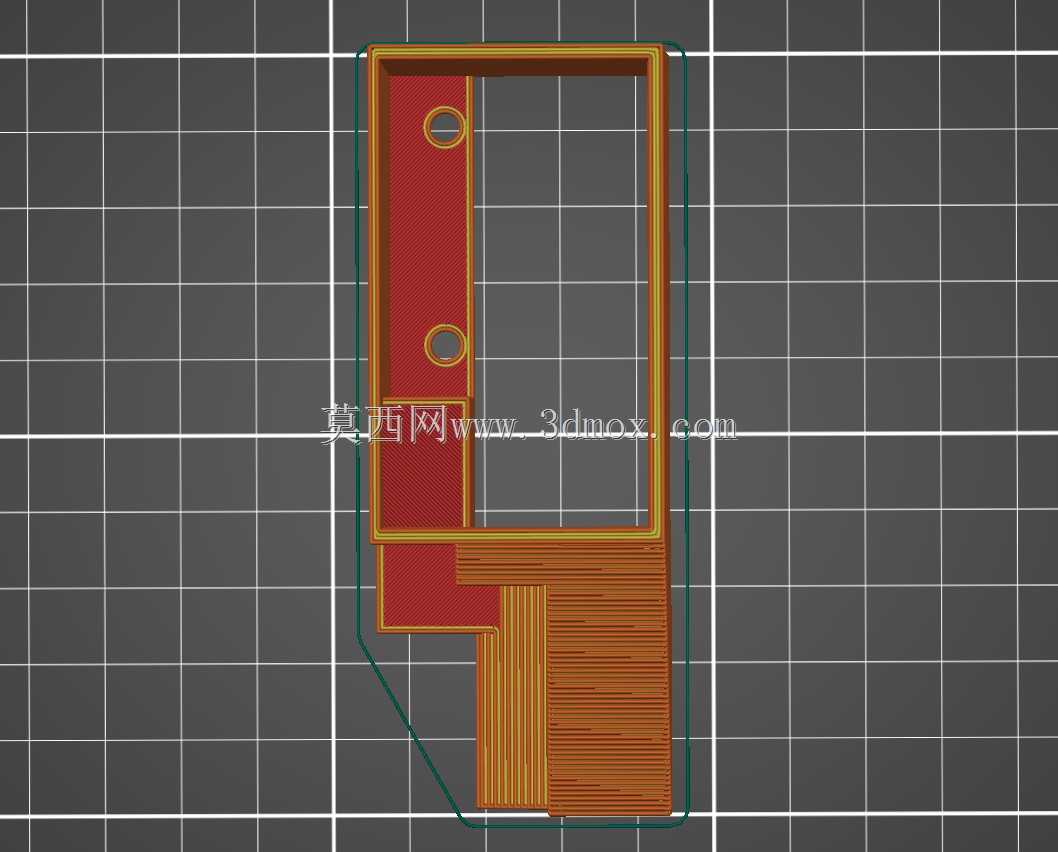

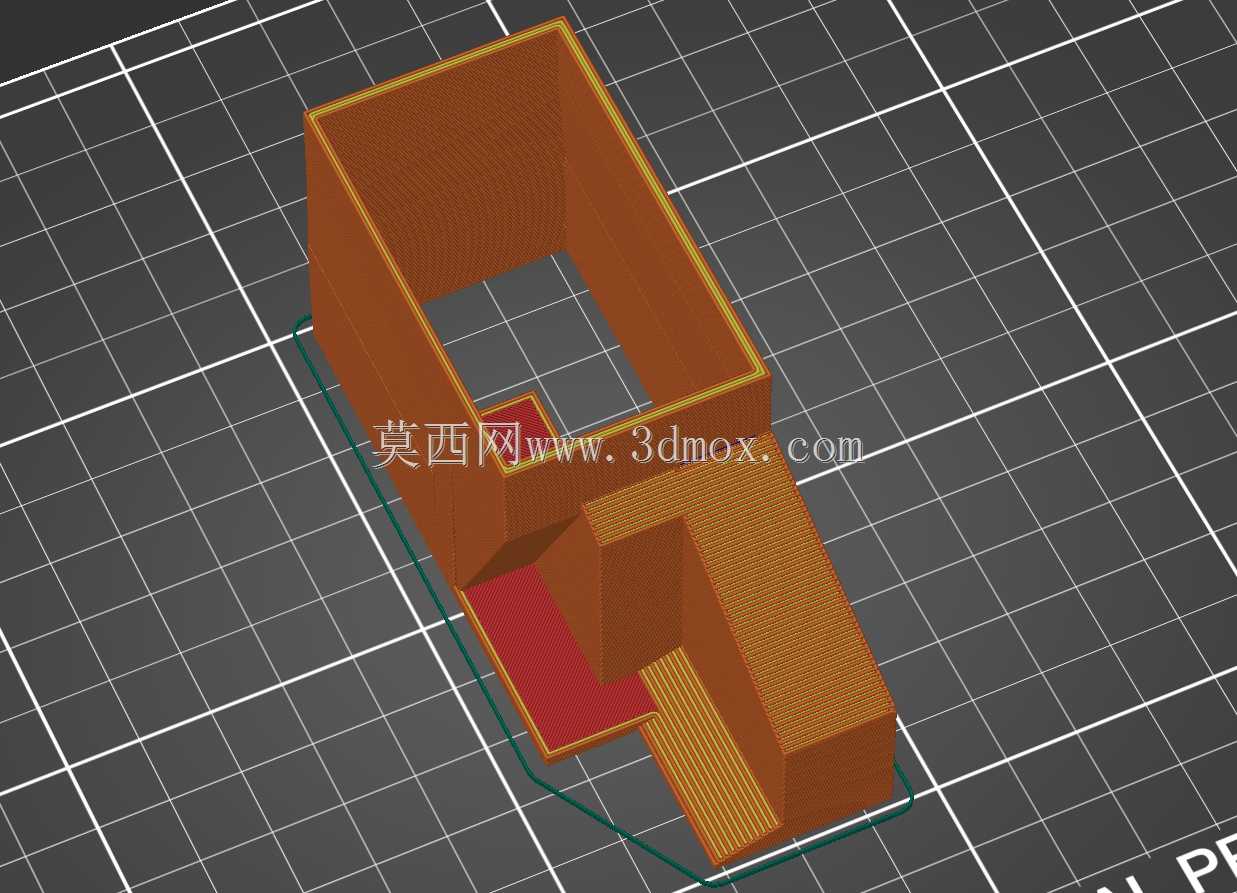

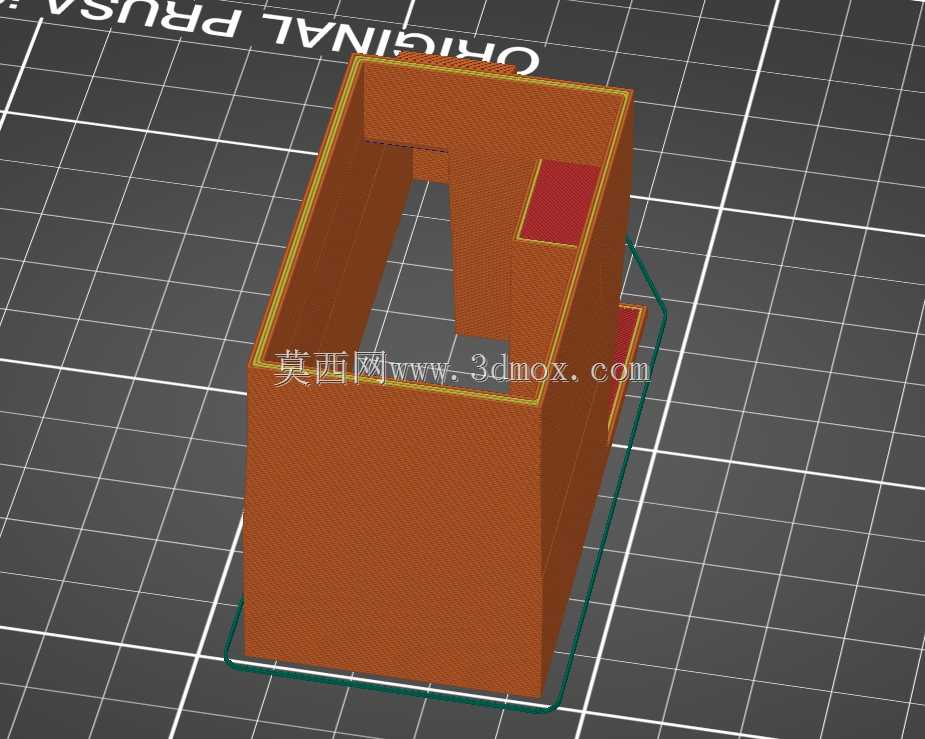

　　考虑到3D打印的成型特性，整个结构的壁厚统一设置为1.8mm，既保证了安装后的结构强度，不会因为风扇运行时的轻微震动出现结构共振异响，也能减少打印耗材的用量，缩短打印时长。结构内部的导流面做了连续的平滑过渡处理，没有直角转角带来的风阻损耗，让鼓风机吹出的气流可以顺着导流面直接冲入显卡散热鳍片的间隙中，相比开放式的风扇直吹结构，这种封闭导流的设计能让风压利用率提升40%以上，尤其是在显卡高负载运行时，能有效带走鳍片根部堆积的热量，避免出现鳍片两端温差过大的问题。

　　在安装边界的适配设计上，整个转接结构突出显卡PCB表面的高度控制在22mm以内，不会和机箱内的主板散热装甲、内存马甲、硬盘支架等常见部件产生安装干涉，就算是ITX小机箱的紧凑安装环境，也能预留出足够的走线空间。结构上预留的风扇走线槽位刚好对准显卡PCB上的风扇插针位置，不需要额外延长风扇供电线，走线可以完全隐藏在转接结构的内部，不会干扰机箱内部的其他风道。针对不同批次A系列显卡外壳的微小尺寸公差，转接结构与显卡外壳接触的边缘做了1mm的弹性容差设计，就算外壳有轻微的形变，也能保证安装后贴合紧密，不会出现漏风的问题，避免气流从缝隙溢出降低散热效率。

　　实际使用场景中，这款转接结构不仅适用于单卡的散热改装，在多卡并列的机架式服务器、深度学习工作站环境里，每一张显卡都安装该转接结构后，可以将每张卡排出的热风独立导向机箱后部的排风位，彻底解决多卡之间热风互相倒灌的问题，让所有显卡都能在稳定的温度区间内持续满负荷运行，不会因为相邻显卡排出的热风导致自身进气温度过高。对于经常进行长时间渲染、科学计算的用户来说，这种无破坏性的改装结构不需要改动显卡的原有散热系统，不会影响硬件的保修政策，安装过程只需要一把十字螺丝刀就能完成，不需要额外的定制配件，后期维护清理灰尘时也能快速拆卸，反复安装不会出现结构松动的问题。

　　从结构受力的角度来看，整个构件的受力点完全集中在显卡PCB的原有螺丝固定位，这些位置本身就是显卡设计时预留的承重点位，能够承受转接结构加风扇的整体重量，不会出现长期使用后PCB弯曲变形的问题。支脚部分做了三角形的加强筋设计，在不增加整体壁厚的前提下提升了支脚的抗弯折强度，就算多次拆装也不会出现支脚断裂的情况。针对3D打印常见的层间结合力不足的问题，结构的所有转角位置都做了圆角过渡，避免应力集中导致的打印件开裂，即便是使用PLA这类常规打印材料，也能满足长期使用的强度需求，不需要使用高强度的工程塑料就能达到可靠的使用效果。
