Nema37规格步进电机L型安装固定支架

　　这款L型结构的安装支座，是专门适配Nema37规格步进电机的配套固定构件，在各类非标自动化传动工位、小型数控设备进给轴、3D打印设备运动模组、包装机械送料机构里都有广泛的应用场景，核心作用是为步进电机提供刚性安装基准，抵消电机运行时产生的径向与轴向振动，保证电机输出轴与传动副的同轴度精度，避免因安装刚性不足导致的传动丢步、轴承异常磨损等问题。

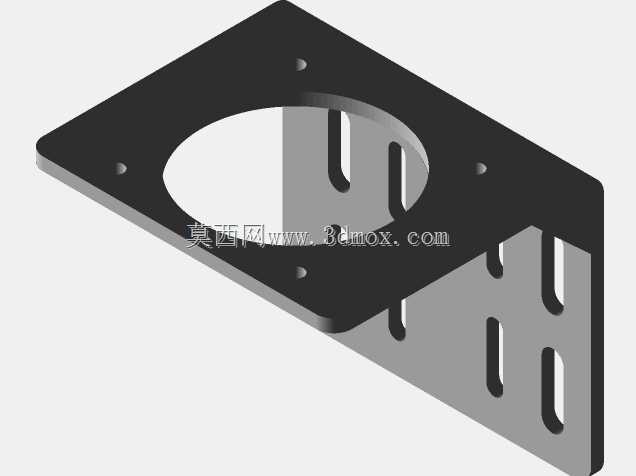

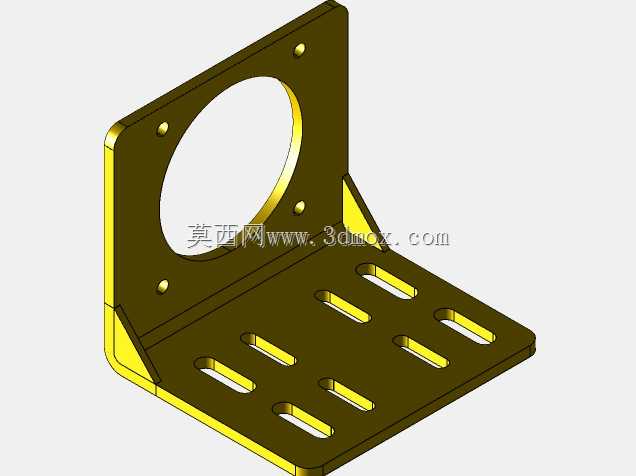

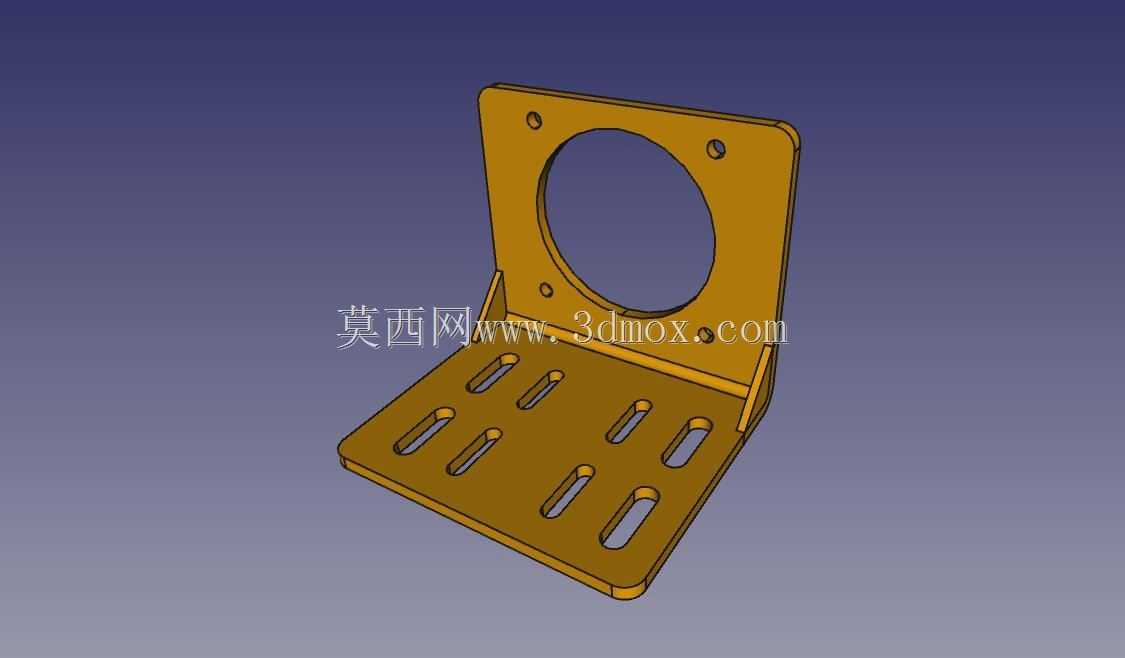

　　从结构设计思路来看，整体采用90度折弯的L型构型，竖直立板与水平底板之间设置了三角形加强筋结构，这一设计是在兼顾轻量化的前提下提升整体抗扭刚性——如果没有加强筋结构，仅靠板材折弯的直角位置，在电机频繁正反转启停的冲击载荷下，很容易出现折弯处塑性变形，导致电机安装面倾斜，直接影响传动精度。竖直立板上的大尺寸中心开孔，是为Nema37电机的前端止口预留的避让空间，立板上的四个安装孔位完全匹配Nema37电机的标准安装孔距，安装时电机前端止口嵌入立板开孔后，用螺栓穿过这四个孔位即可完成电机与支架的固定，能保证电机输出轴与水平安装底板的垂直度公差控制在0.1mm以内，满足大多数传动场景的精度要求。

　　水平底板上设计的多组长条形腰型孔，是这款支架在安装适配性上的核心设计点，这类腰型孔没有采用固定圆孔的设计，主要是考虑到实际设备装配时的公差补偿需求：一方面，支架固定在设备机架上时，可以沿着腰型孔的长度方向微调支架的整体位置，方便调整电机输出轴与同步轮、丝杠、联轴器等传动部件的张紧度或者同轴度，不需要额外加工调整垫片或者重新打孔；另一方面，多组平行排布的腰型孔也能适配不同孔距的机架安装面，不需要针对特定机架重新设计支架结构，大幅提升了构件的通用适配性。

　　从安装边界尺寸来看，竖直立板的高度刚好覆盖Nema37电机的机身安装端长度，不会与电机尾部的编码器、接线端产生干涉，水平底板的长宽尺寸预留了足够的螺栓安装操作空间，在设备内部狭窄的安装空间里，不需要额外预留过大的操作工位，用常规的内六角扳手即可完成所有安装螺栓的锁紧操作。材质选型上这类支架一般采用6061铝合金或者Q235钢板加工，表面做氧化或者喷塑处理，既可以满足工业场景下的防锈要求，也能控制整体构件的重量，不会给设备机架带来额外的负重负担。

　　在实际设备装配过程中，这类支架的选型首先要确认适配的电机法兰规格，Nema37对应的电机安装法兰尺寸为86mm见方，和这款支架立板的开孔尺寸、孔位完全匹配，选型时不需要额外核对孔位参数；其次要确认安装场景的载荷情况，如果是用于大扭矩步进电机的垂直安装场景，还可以在支架的水平底板下方增加辅助支撑角件，进一步提升重载下的结构稳定性。日常设备维护时，只需要定期检查支架与机架、支架与电机连接位置的螺栓锁紧力矩即可，这类一体折弯成型的支架没有活动构件，本身不存在易损件，正常工况下的使用寿命可以和设备整体生命周期保持一致，不需要单独更换维护。
