125mm直径定位工装砂轮结构设计

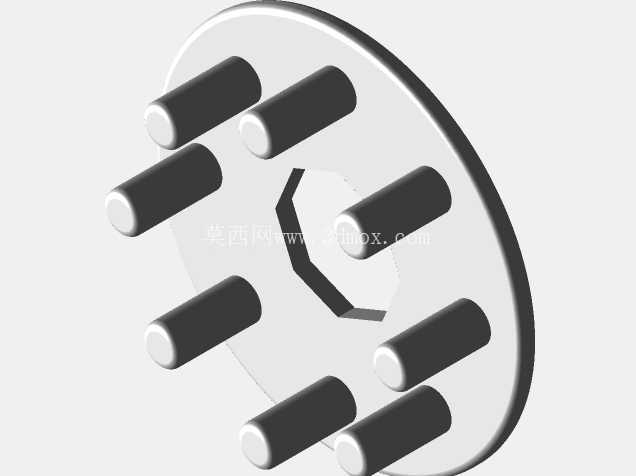

　　在木工作业、小型零件去毛刺、精密修形的加工场景里，这类带定位结构的125mm直径砂轮，往往是工位上提升加工一致性的关键工装，和普通无定位基准的平砂轮不同，它从结构设计阶段就考虑了批量加工时的重复定位精度问题，不需要每次装夹都反复找正工件的加工基准。整个磨轮的核心工作部分是直径125mm的环形磨削工作面，工作面下方均匀分布的多根定位销，是这套工装的核心功能结构，加工时可以将待修形的工件预先套在定位销上，或者通过定位销和配套的工装底座配合，让工件和磨轮的相对位置保持固定，磨削过程中不会出现工件偏移导致的加工尺寸超差，尤其适合小尺寸木质零件、塑料件的批量倒角、圆弧修形作业，比如小型木质工艺品的边缘倒圆、塑料结构件的合模飞边去除，都能通过这套定位结构保证每个零件的磨削量一致。

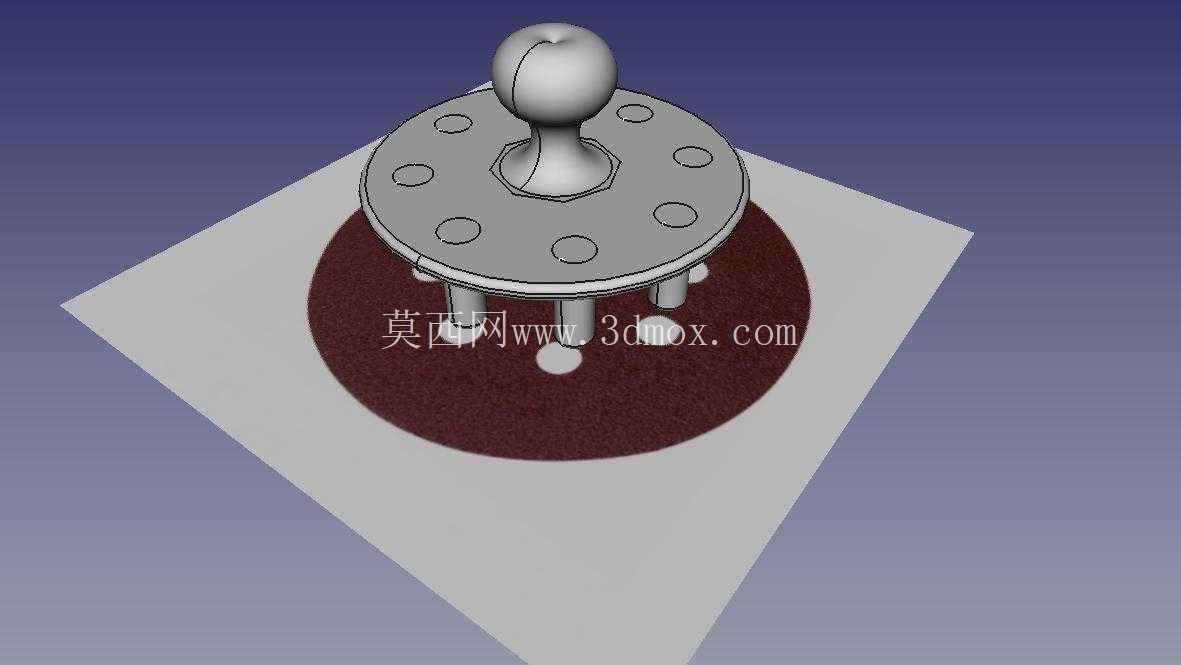

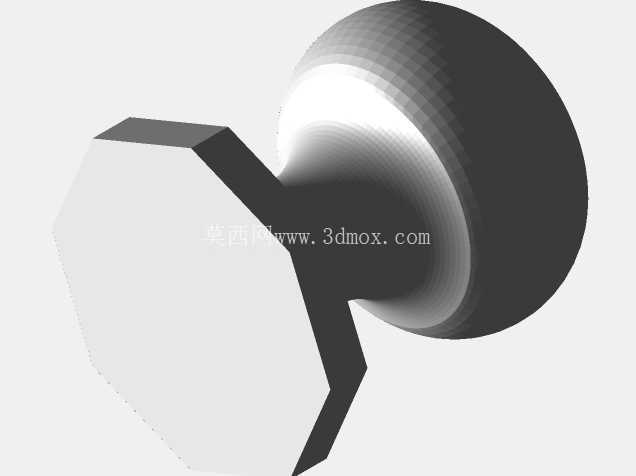

　　顶部的球形握持结构，兼顾了手动操作和装夹固定两种使用场景，手动作业时球形曲面贴合手掌的施力角度，长时间握持磨削不会出现硌手的问题，需要装在小型台磨设备上使用时，球形结构下方的轴颈可以直接和设备的夹头配合，不需要额外制作连接转接头，装夹的同轴度可以控制在普通台磨的装夹公差范围内，不会出现高速转动时的偏摆问题。磨轮底座上均匀分布的8个圆形沉孔，是为了适配不同的定位销安装位置，针对不同尺寸的待加工零件，可以调整定位销的安装孔位，改变定位基准的分布直径，不需要更换整个磨轮就能适配一定尺寸范围内的零件加工，沉孔的深度刚好可以让定位销的安装端面和磨轮底座底面齐平，装夹在设备工作台面上时不会出现安装面悬空、磨轮倾斜的问题。

　　中间的圆形避让孔，是为了磨削过程中排出磨屑设计的，磨削产生的木屑、塑料碎屑可以通过中间的孔洞及时排出，不会堆积在磨轮和工件的接触面之间，避免碎屑挤压在磨削面上导致工件表面出现划痕，也能减少磨屑卡在定位销和工件定位孔之间的概率，保证定位精度的稳定性。整个磨轮的安装边界控制得非常紧凑，底座的方形安装参考面边长略大于磨轮直径，手动放置在工作台面上时可以通过方形边快速对齐工作台的T型槽基准，不需要借助百分表反复找正磨轮的安装位置，对于小型加工工位来说，这种紧凑的尺寸设计不会占用过多的工作台空间，旁边可以同时放置待加工零件料盒和成品收纳盒，工位布局更加合理。

　　磨削工作面的环形宽度经过针对性设计，既保证了足够的磨削接触面积，提升单次走刀的磨削效率，又不会因为接触面积过大导致磨削阻力过高，手动操作时可以灵活控制施力大小，针对不同硬度的加工材料调整进给压力，加工软质木材时不会因为进给压力过大导致零件过磨，加工硬质塑料或者小型金属零件飞边时，也能通过适当增加压力保证飞边一次性去除干净。定位销的伸出长度经过匹配设计，既可以保证工件套入后有足够的定位深度，磨削过程中不会从定位销上脱落，又不会因为伸出过长导致磨轮下降到最低磨削位置时，定位销和工作台面发生碰撞，不需要额外在工作台面上加工避让孔，直接放在普通木质工作台或者金属工作台面上就能使用。
