卡普兰式水轮机转轮结构三维设计

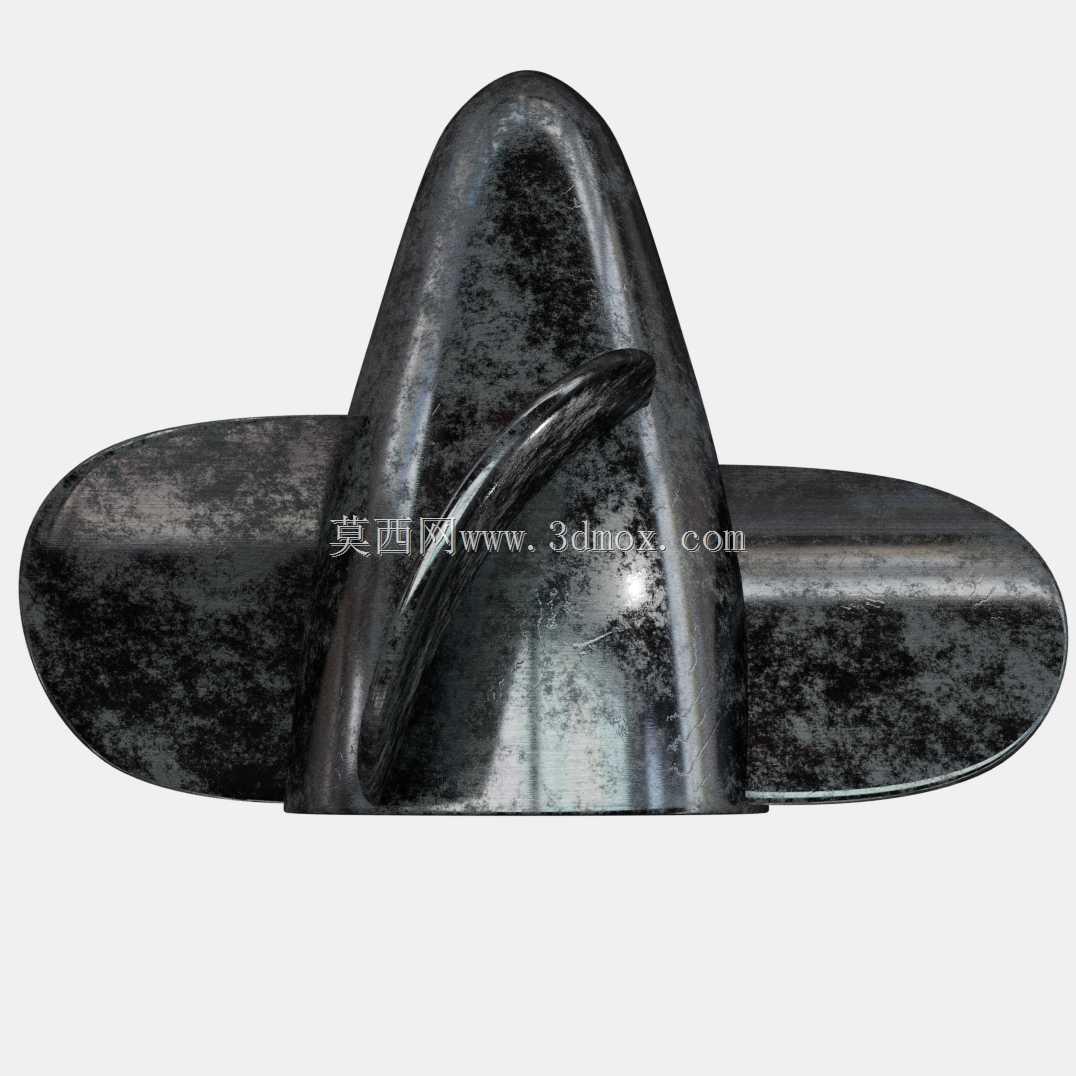

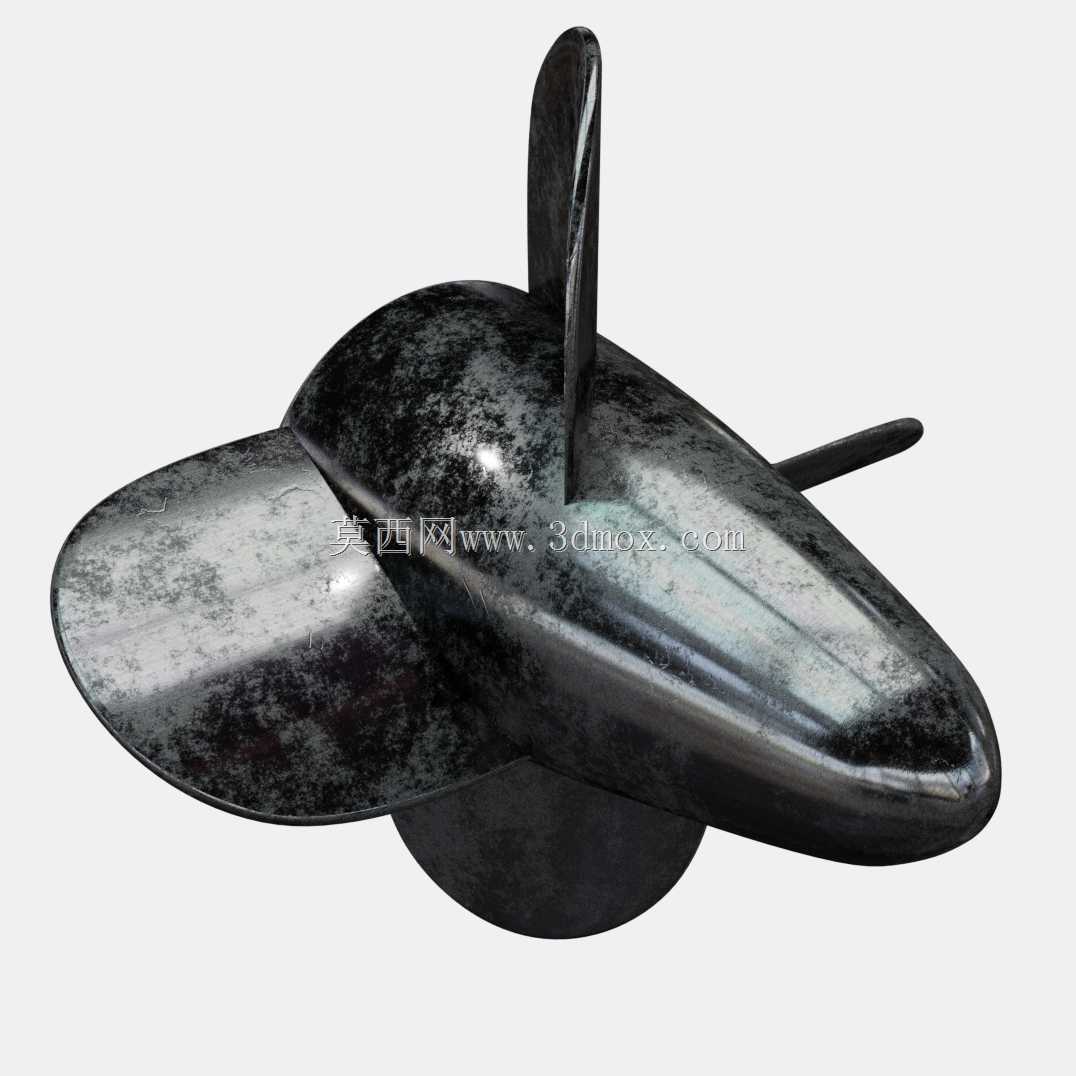

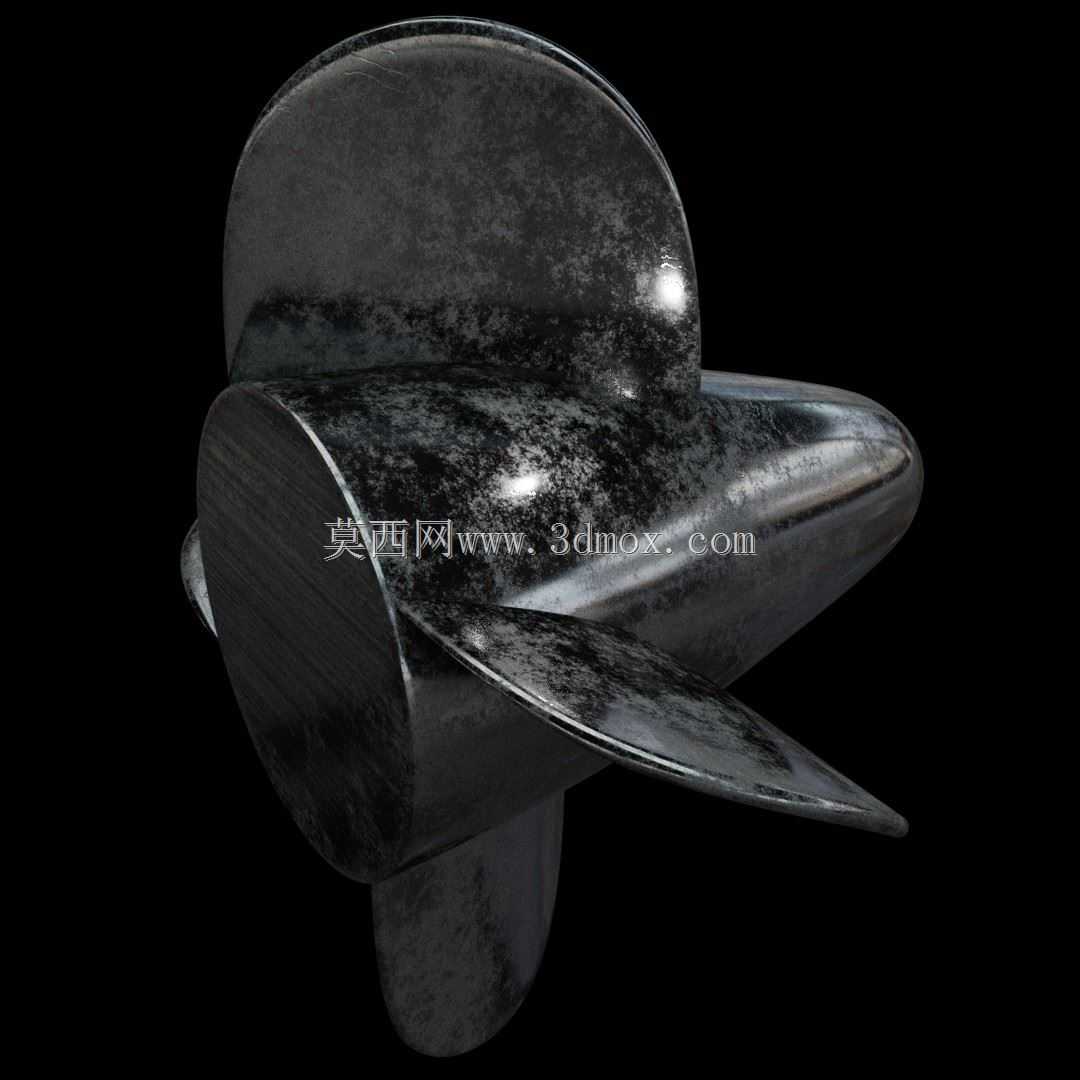

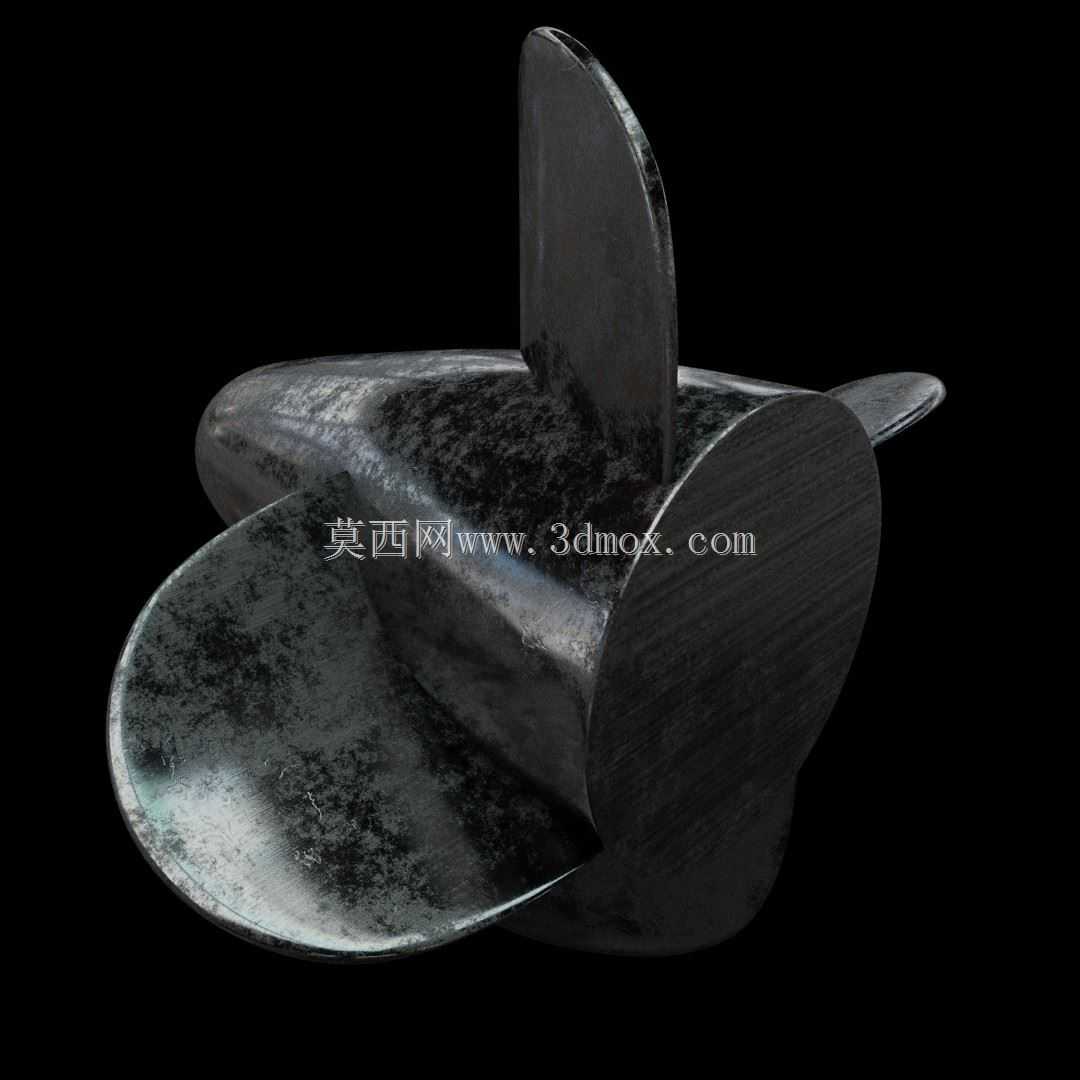

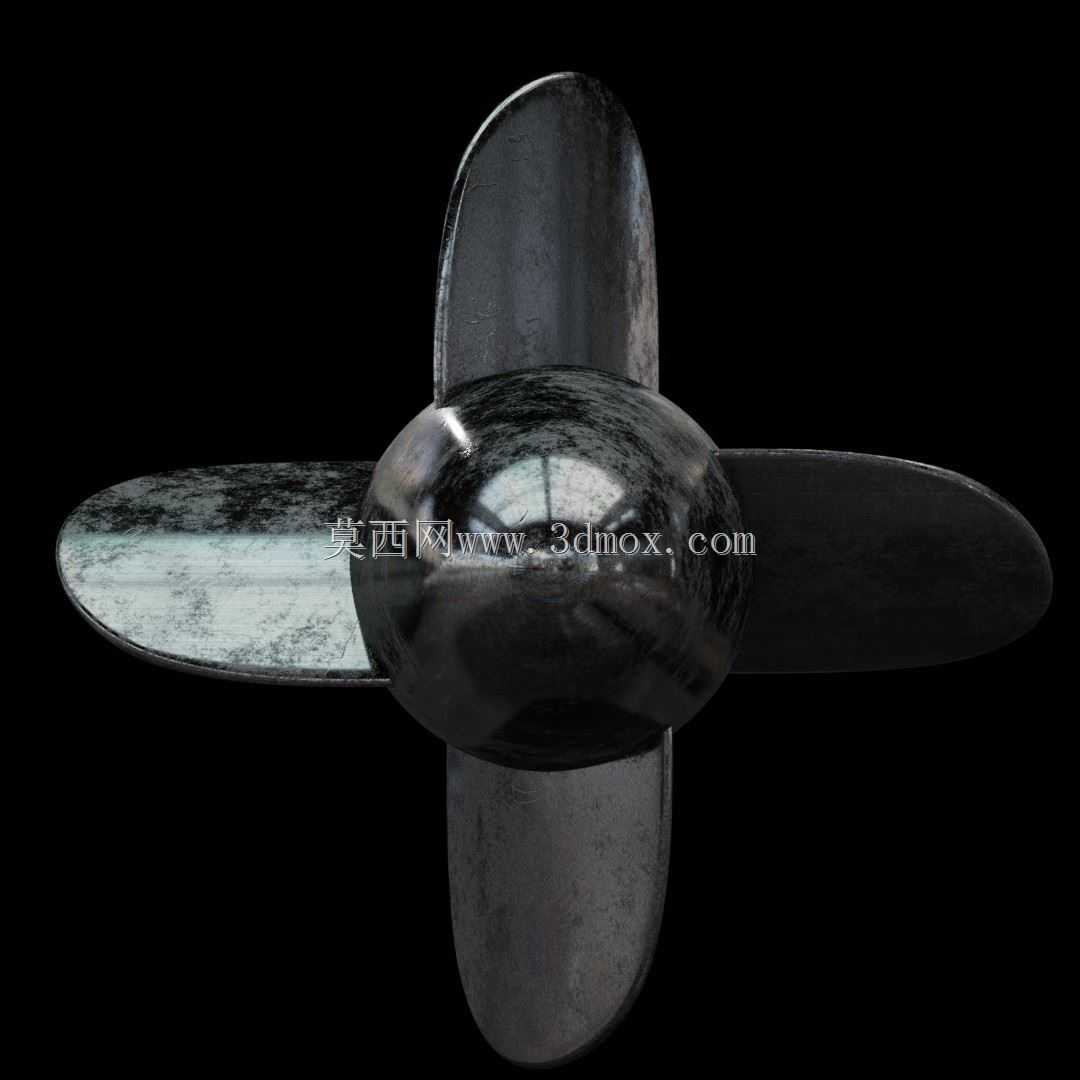

　　在水力发电领域的低水头大流量电站工况中，卡普兰式水轮机的适配性优势十分突出，这类轴流转桨式水轮机组的核心做功部件就是转轮结构，其叶片角度可随工况负荷动态调整，能在较宽的水头、流量变化区间内保持较高的水力效率，避免定桨式结构在偏离设计工况时效率骤降的问题。从结构设计逻辑来看，该转轮采用轮毂体与可调叶片组合的装配形式，叶片翼型选取符合低水头来流特性的高升阻比翼型，叶型从根部到梢部的弦长、厚度、安装角均做渐变处理，匹配水流从轮毂向外缘的周向速度梯度，减少叶道内的涡流损失与叶尖间隙泄漏损失。轮毂体采用流线型纺锤式外形设计，前端导水锥段平滑衔接来流方向，引导上游导叶流出的环量水流平顺进入叶道，后端泄水锥段逐步收缩，

　　引导做功后的水流平顺汇入尾水管，降低尾水段的水力脉动与能量损耗。在安装边界的匹配设计上，转轮的轮毂直径与转轮直径的比值控制在适配低水头工况的合理区间，既预留了叶片内部转桨机构的安装空间，也不会因为轮毂占比过大压缩过流面积影响过流能力；叶片全关位置的外缘与转轮室的间隙控制在符合行业安装规范的范围内，既要避免运行过程中叶片形变剐蹭转轮室内壁，也要尽可能减小间隙带来的容积损失。实际应用场景中，这类转轮结构除了用于常规河床式、坝后式低水头水电站的主力机组，也可适配潮汐发电站的双向来流工况，部分小型化的同结构转轮还会用于工业余压能量回收、农田水利小型发电装置中。设计过程中需要重点考量的结构特性包括：叶片在不同开度下的水压力载荷分布，

　　要保证叶片根部与轮毂连接位置的应力集中系数控制在材料许用范围内，避免长期交变载荷下出现疲劳裂纹；转桨机构的动作行程要与叶片角度调节范围精准匹配，保证协联工况下叶片角度与导叶开度的对应关系符合水力设计曲线；整体转轮的动平衡精度要达到高速旋转部件的等级要求，降低机组运行过程中的振动幅值，延长主轴、轴承等配套部件的使用寿命。从外形尺寸的适配逻辑来看，转轮的整体轴向长度要匹配机组主轴的悬臂安装长度，避免转轮重心超出主轴支撑的合理范围增大轴承载荷；叶片的最大旋转外径要严格适配对应型号的转轮室内径，安装时要保证转轮与转轮室的同轴度公差符合安装规范，避免运行中出现偏磨。不同于高水头冲击式水轮机的转轮结构，卡普兰式转轮的叶片展弦比更大，

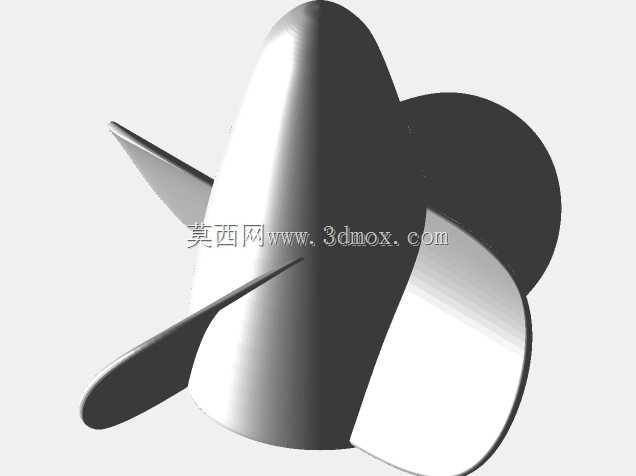

　　过流通道更宽，对来流的含沙量、杂物含量更敏感，因此在结构设计时还会在叶片前缘做适当的抗磨加厚处理，提升多泥沙水域工况下的部件使用寿命。在三维建模过程中，叶片曲面的构建需要严格依据水力设计给出的各圆柱截面翼型坐标，通过曲面放样、曲率连续检查保证叶型表面的光顺度，避免表面凸起、凹陷带来的局部流态恶化；轮毂与叶片的连接位置要做光滑圆角过渡，减少局部应力集中的同时，也能降低该位置的局部水力损失。
