120W48V转12V10A降压直流电源转换器

　　在低压直流供电系统的搭建与改造场景中，不同电压等级的设备共网运行是工程现场经常遇到的问题，比如通信基站后备供电、电动车辆车载辅助供电、户外光伏离网供电系统、工业现场分布式直流供电回路里，经常存在48V直流母线需要给12V额定电压的车载电台、监控探头、低压控制模块、小型照明负载供电的需求，这类场景下就需要可靠的DC-DC降压转换装置来完成电压匹配，本次涉及的这款降压转换装置就是针对这类场景设计的功率变换部件。

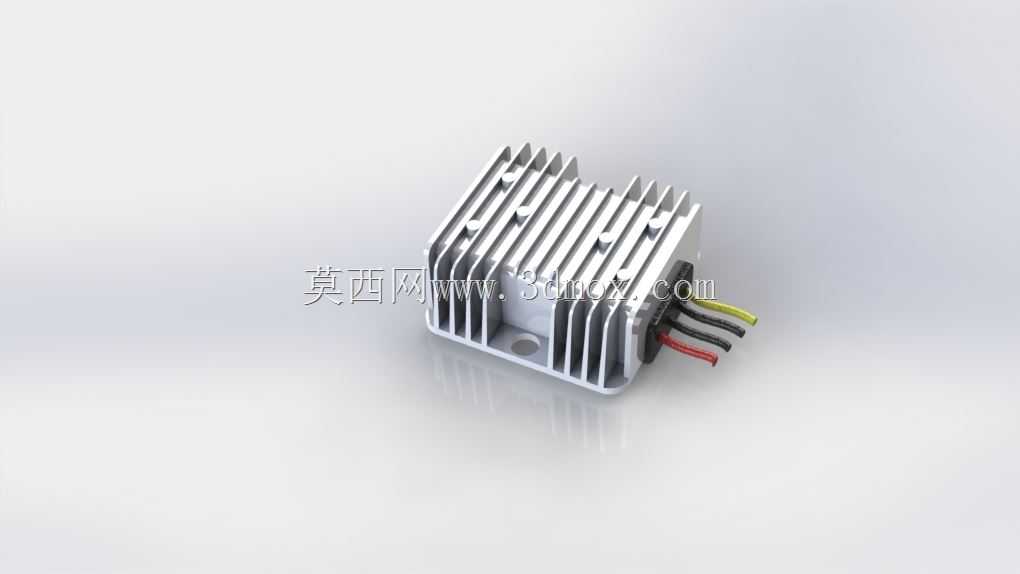

　　从实际使用的功能特性来看，这款装置的额定输出功率为120W，可将输入侧48V等级的直流电压稳定转换为12V直流输出，持续输出电流可达10A，能够覆盖多数中小功率12V直流负载的供电需求，内置的稳压电路可以在输入电压出现一定范围波动时，保持输出电压的稳定，避免负载因电压波动出现工作异常甚至损坏的情况，适配对供电稳定性有一定要求的直流负载场景。外壳采用带散热鳍片的一体化铝合金结构，这种设计并非单纯为了外形规整，而是考虑到功率器件工作时的散热需求——功率变换过程中开关器件、整流器件会产生持续的热损耗，依靠铝合金外壳的鳍片结构增大与空气的接触面积，可以在无额外风扇的自然对流条件下，将器件工作温度控制在合理区间，提升长时间满载工作的可靠性，同时金属外壳也能起到一定的电磁屏蔽作用，减少功率变换过程中产生的电磁干扰对外围敏感电子设备的影响，也能抵御现场一定程度的灰尘、飞溅杂物侵袭，适配工业、车载等相对复杂的安装环境。

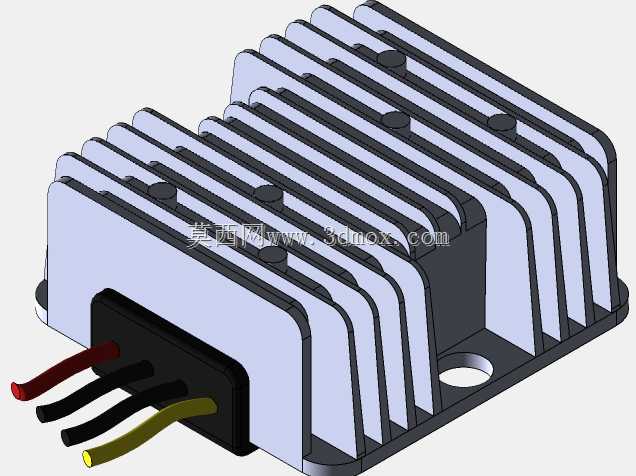

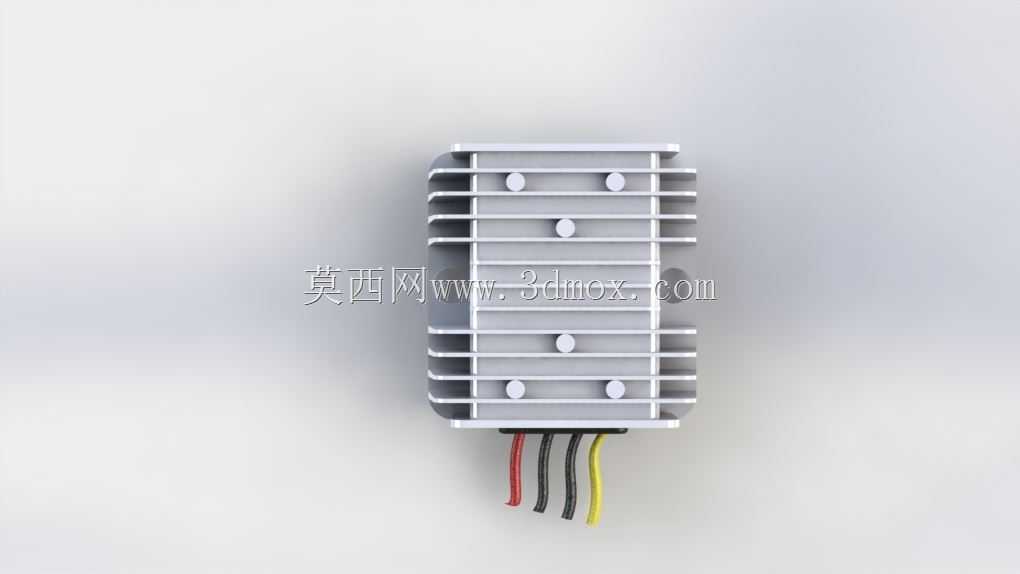

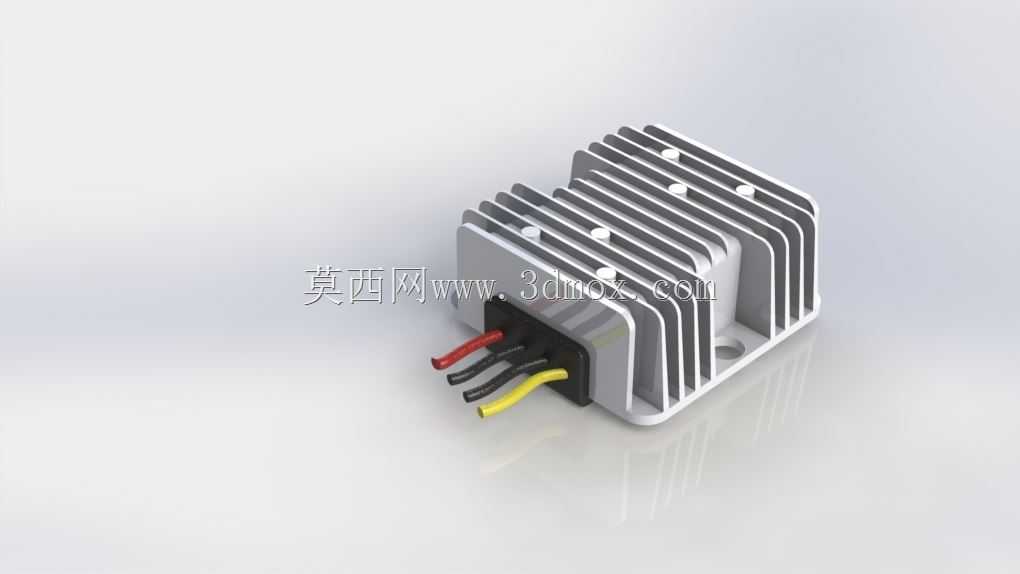

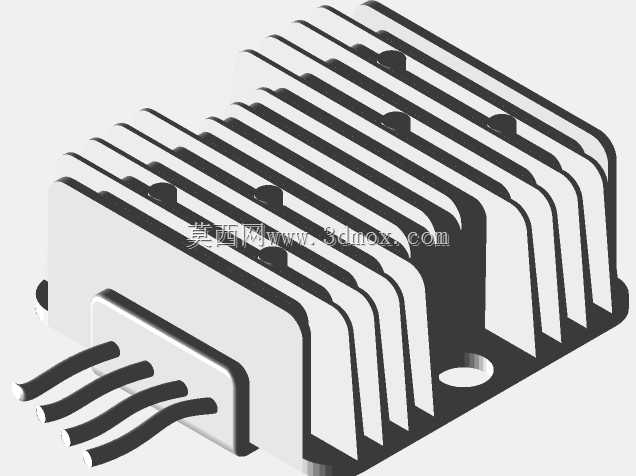

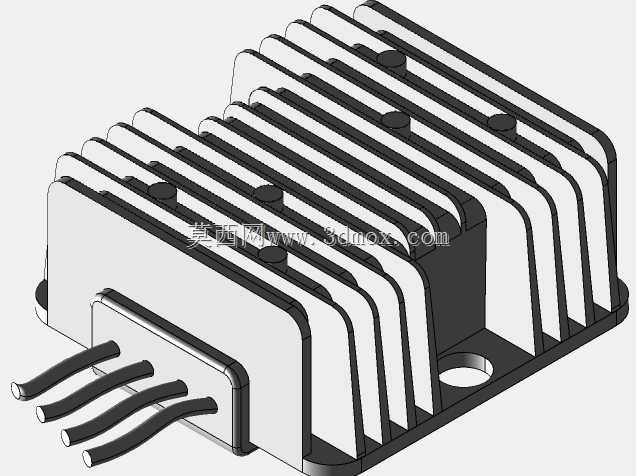

　　从结构设计的思路来看，这款装置的整体布局充分考虑了安装与接线的便利性，输入输出侧采用直出引线的接线方式，不同颜色的引线对应不同的极性与输入输出端，现场接线时可以通过线色快速区分，减少接线错误的概率；外壳一侧预留了固定安装孔，安装时可以通过螺栓直接将装置固定在设备舱壁、安装支架或者配电板上，不需要额外设计复杂的固定结构，降低集成设计的工作量。散热鳍片采用平行等距的直肋设计，这种结构一方面在模具成型时更容易保证加工精度，减少外壳生产的工艺难度，另一方面平行的鳍片方向可以引导空气沿鳍片间隙流动，在设备移动或者有自然风的场景下能够进一步提升散热效率，避免热量在鳍片间隙积聚。内部功率器件采用贴壳安装的方式，通过导热界面材料将器件工作时产生的热量直接传导到金属外壳上，缩短热传导路径，降低热阻，相比器件悬空依靠内部空气对流散热的结构，这种贴壳设计的散热效率要高出很多，能够支撑装置在额定功率下长时间稳定工作。

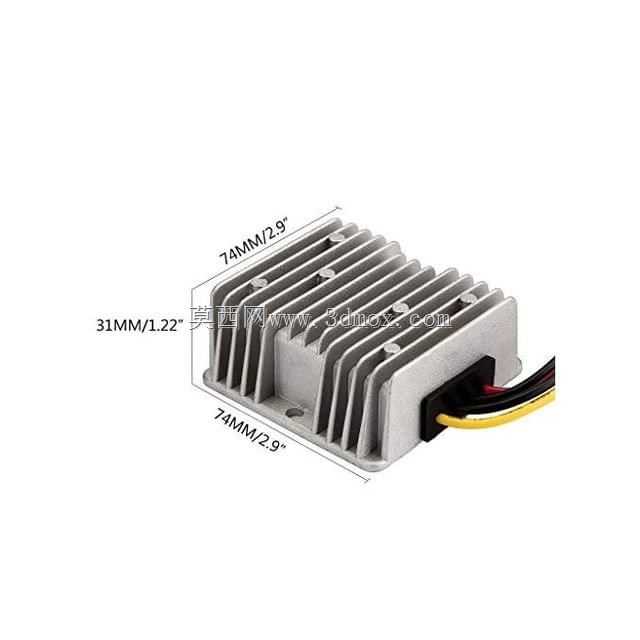

　　从安装边界的尺寸参数来看，这款装置的长宽高尺寸约为74mm×74mm×32mm，对应的英制尺寸约为2.91英寸×2.91英寸×1.26英寸，整体体积小巧，在进行设备集成设计时，只需要预留出略大于该尺寸的安装空间即可，同时需要注意在装置的散热鳍片侧预留一定的空气流通空间，不要将鳍片完全贴靠在密闭无间隙的结构面上，避免影响散热效果。安装孔的位置设计在壳体的边角区域，固定时不会与内部的功率器件、电路板产生干涉，安装孔的孔径适配常规的M3或者M4规格的固定螺栓，现场安装时不需要特殊的紧固件，采用常规的标准件即可完成固定。接线侧的引线预留了足够的接线长度，在进行柜内或者设备内部布线时，可以根据实际走线长度进行裁剪，不需要额外再接长引线，减少接线节点，提升供电回路的可靠性。

　　在实际选型应用时，需要注意匹配负载的总功率，不要让装置长时间处于超过额定功率的过载状态，虽然这类装置一般会设计一定的过载保护能力，但长期过载会导致器件温度过高，加速内部元器件老化，缩短使用寿命；同时接线时需要严格确认输入输出的极性，反接可能会导致装置内部的保护器件动作甚至损坏内部电路，安装位置要尽量避开容易积水、有强腐蚀性气体的区域，虽然金属外壳有一定的防护能力，但长期在恶劣环境下工作还是会影响装置的使用寿命。在进行三维结构集成设计时，导入该模型可以提前确认装置的安装位置、接线空间、与周边其他部件的间隙，避免实际装配时出现空间干涉、接线不便的问题，尤其是在紧凑的设备舱内部，提前通过三维模型核对安装边界，可以大幅减少后期样机整改的工作量，提升结构设计的效率与准确性。
