侧面安装式LX-16A伺服执行机构结构

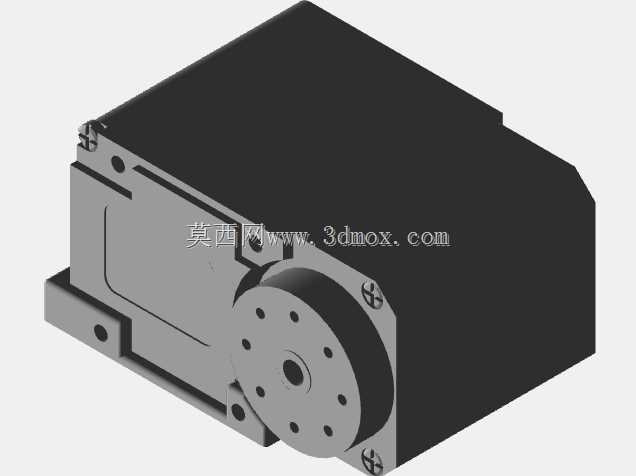

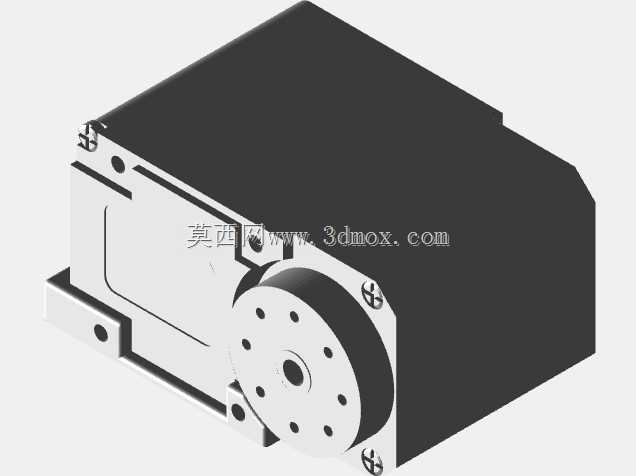

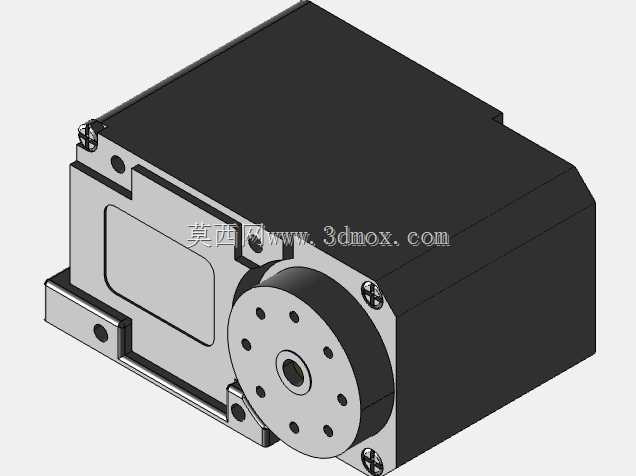

　　在桌面级机械臂、小型仿生机器人、教育类自动化实训装置这类对安装空间有严格限制的场景里，常规轴向前置输出的伺服往往会因为本体突出安装面过多，挤占连杆的活动空间，甚至在关节回转时出现本体与结构件干涉的问题，这款侧面安装布局的伺服执行机构，正是针对这类紧凑安装需求做的结构优化。不同于传统伺服将输出轴布置在壳体端面的设计，这款产品把动力输出端整合在侧面的一体式安装支架内，输出轴的回转中心与安装基准面的距离被压缩到极小，安装时可以直接将伺服本体贴附在结构梁或者关节基座的侧面，不需要额外预留突出的安装位，能大幅降低关节部位的整体厚度，做多自由度串联机械臂的时候，这种布局能有效减小大臂、小臂关节处的外凸尺寸，让机械臂的活动包络线更规整，

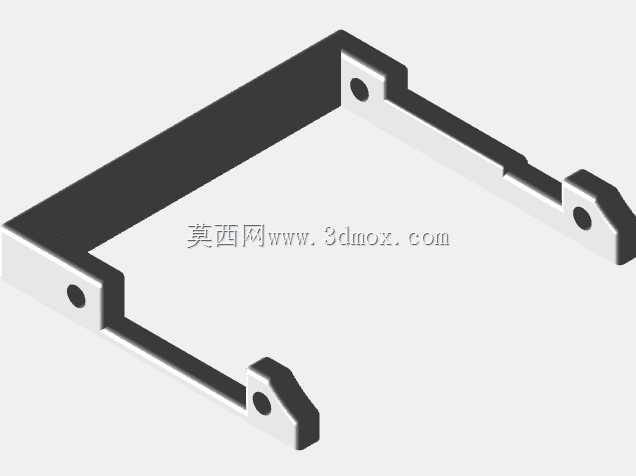

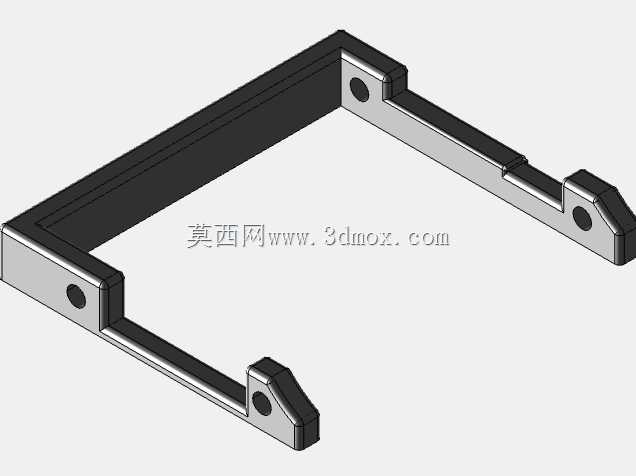

　　减少运行时的无效空间占用。从结构细节来看，输出法兰盘采用了多通孔的设计，周向均匀分布的安装孔可以适配不同规格的舵盘、连杆连接座，不需要额外做转接件就能直接固定铝合金或者工程塑料材质的结构件，法兰中心的定位孔能保证输出端与负载的同轴度，避免高速回转或者带载启停时出现偏心抖动的问题。侧面的一体式安装支架上预留了两个沉头安装孔，孔位的公差按照精密机械装配要求设计，安装时可以直接用内六角螺丝将伺服锁紧在安装基座上，支架与伺服本体为一体化嵌装结构，不存在传统分体支架容易出现的连接松动、定位偏移问题，在频繁正反转的工况下，安装基准的稳定性更有保障。壳体部分采用高强度工程塑料与金属嵌件结合的结构，主体外壳为阻燃级工程塑料材质，

　　重量控制在较低水平的同时，能满足日常运行的抗冲击要求，输出轴、安装孔位等受力部位都嵌入了金属衬套，避免反复拆装或者长期带载运行时出现塑料孔位滑牙、磨损的问题。壳体侧面预留的标识区域可以粘贴参数标签或者校准标识，方便多台伺服编组使用时做点位区分。内部的减速齿轮组采用金属齿轮材质，能承受比塑料齿轮更大的瞬时扭矩，在机械臂抬升负载、机器人关节快速换向的工况下，不容易出现打齿、崩齿的故障。输出端的轴承支撑结构做了优化，径向与轴向都有对应的轴承承载，带悬臂负载的时候，输出轴的径向窜动量被控制在极小范围内，能保证末端执行器的定位精度。做结构设计选型时，需要重点关注这款伺服的安装边界尺寸：安装面到输出轴中心的垂直距离、本体的总长度与宽度、安装孔的中心距参数，在排布关节结构时，要预留出本体尾部的走线空间，避免伺服回转时挤压连接线；输出法兰的安装孔分度圆直径、中心孔直径需要和配套的连接件做匹配校验，如果是非标连接件，要注意法兰端面到安装基准面的距离，保证连接后负载的回转面不会和安装基座产生摩擦。在小型自动化变位机、云台转台、智能小车转向机构的设计里，这种侧面安装的伺服也有很高的适配性，比如做两自由度云台的时候，两个伺服可以采用垂直叠装的方式，利用侧面安装的优势将俯仰轴与回转轴的中心距做小，让云台整体结构更紧凑，不会出现传统伺服叠装时头部过重、重心偏移的问题。在教育机器人的搭建场景里，这种一体化支架的伺服不需要额外搭配安装片，

　　学生在组装时可以直接通过预留孔位快速固定结构件，能减少装配环节的零件数量，降低搭建难度，同时金属嵌件的设计也能满足反复拆装的使用需求，不会因为多次拆装导致安装孔损坏。做三维建模装配时，要注意将伺服的安装基准面与结构件的安装面设置为重合配合，输出轴的回转中心要和关节的理论回转中心对齐，避免出现装配偏差导致的运动干涉；同时要在模型里预留出伺服驱动线的走线槽，走线的弯曲半径要符合线材的最小弯曲要求，避免长期弯折导致线芯断裂。不同于工业级大型伺服的复杂安装结构，这款小型伺服的结构设计更偏向轻量化、集成化，在满足小负载运动控制需求的前提下，尽可能压缩了自身的安装空间，对于做小型自动化设备、仿生机器人、桌面机械臂的结构工程师来说，这种侧面安装的结构形式能提供更多的布局可能性，不用再为了避让伺服本体而刻意加大结构件的尺寸，能有效优化整体设备的结构紧凑度。
