金齿轮荣誉纪念摆件结构设计

　　做机械设计快十二年，经手的传动件、结构件数不清，这类带行业纪念属性的齿轮造型摆件，之前给行业协会做活动纪念款的时候碰过三次，对这类结构的设计考量熟得很。别看着只是个摆件，真要落地做出来，从结构拆分到安装边界的考量，一点不比做工业传动齿轮少。

　　先聊实际应用场景，这类摆件大多放在机械行业展会的颁奖台、企业研发中心的展示柜、资深工程师的办公桌面，还有行业技能赛事的获奖陈列区，核心作用是承载行业荣誉属性，同时用齿轮这个机械人最熟悉的元素做视觉核心，比普通的水晶奖牌、金属牌匾更有行业辨识度，懂行的人一眼就能get到对应的行业属性。

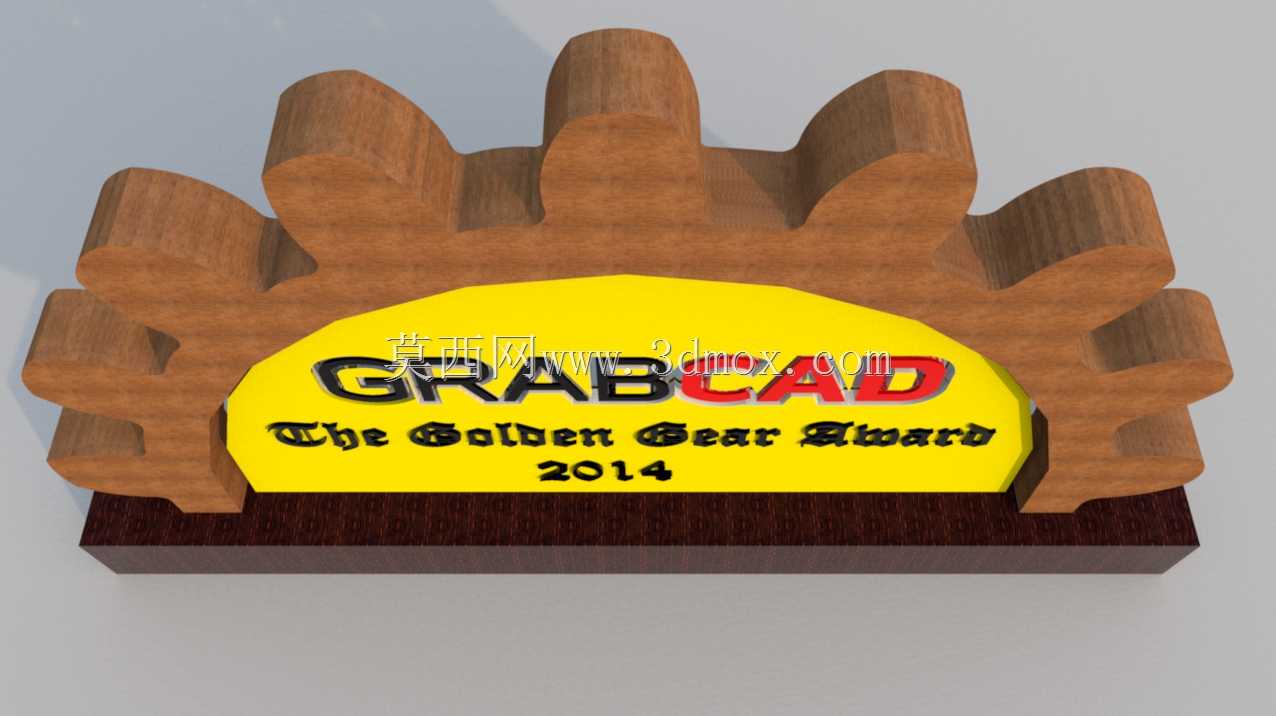

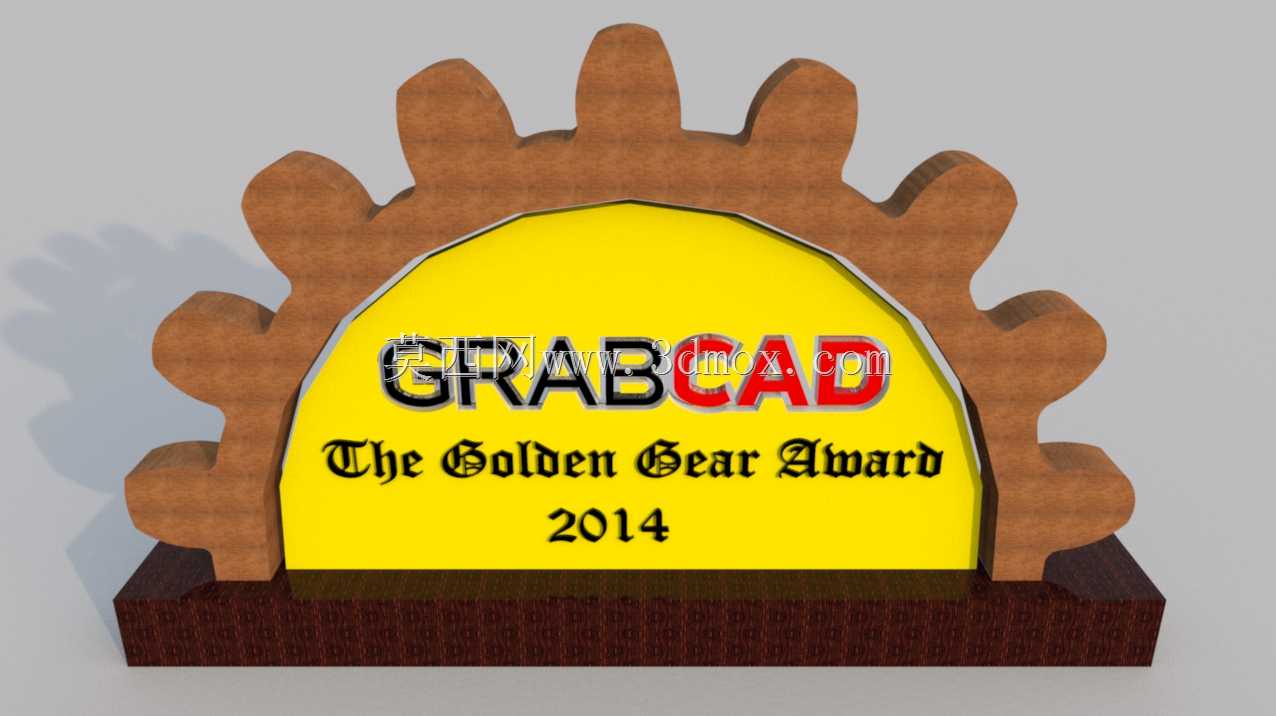

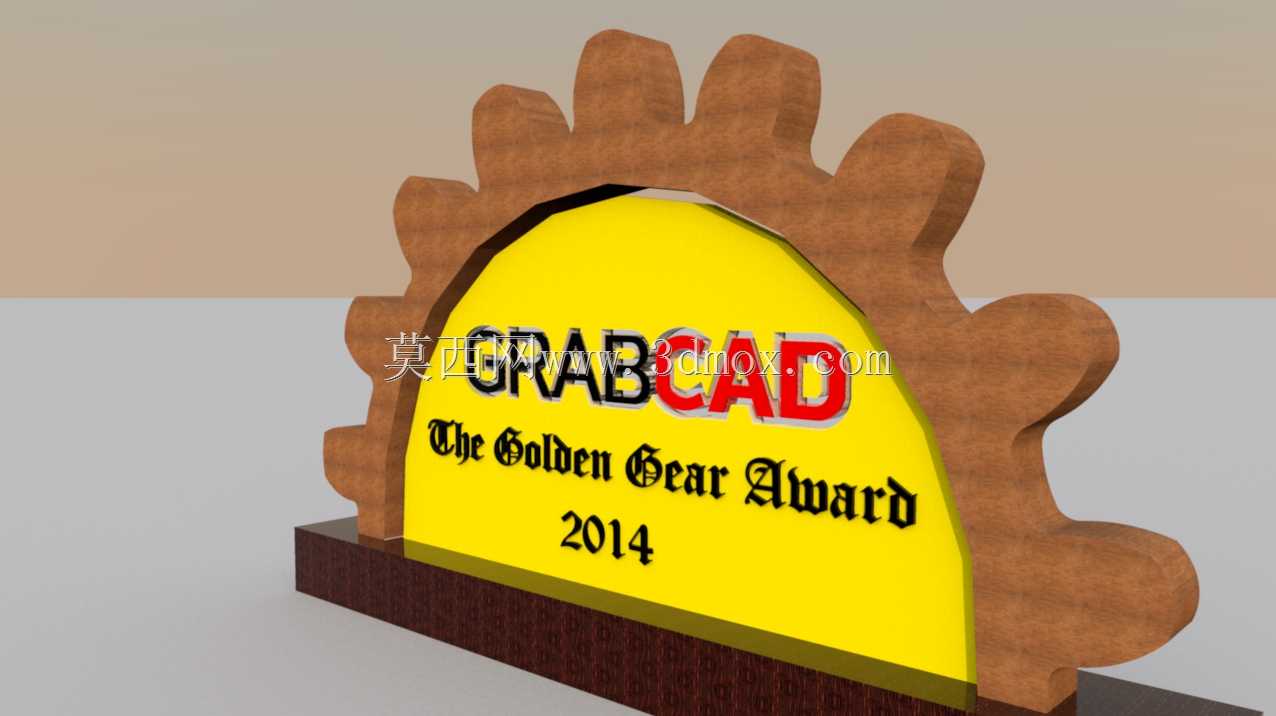

　　说回结构本身，这个摆件整体分三个独立的结构模块，最上方的半齿圈造型、中间的弧形标识面板、下方的矩形承托底座，三个模块拆分设计是为了适配不同的加工工艺，也方便后期做表面处理的区分。上方的半齿圈不是随便画的齿形，齿廓用的是标准渐开线齿形的等比例缩放，齿顶高、齿根圆角都按传动齿轮的比例做了调整，毕竟是摆件，齿根处特意加大了圆角半径，避免搬运的时候锐边划手，也减少加工过程中崩边的概率——之前第一次做类似款的时候没注意这个问题，木质样件做出来齿尖一碰就掉渣，后来把齿根圆角从R0.5加到R2，再没出过这类问题。

　　尺寸这块是之前踩过坑才摸出来的经验，整体外轮廓261毫米的宽度，放在常规的A4尺寸展示台或者办公桌面的文件架旁，不会占太多空间，160毫米的总高度刚好和桌面的笔筒、台历高度齐平，不会挡住显示器视线，58毫米的厚度是综合了稳定性和视觉厚度定的，太薄了放着容易晃，太厚了又显得笨重，这个厚度下，底座的配重占比刚好能把整体重心压在底座几何中心往前10毫米的位置，哪怕不小心碰到桌面产生晃动，也不会往后翻倒。

　　设计思路上，三个模块的连接结构没做外露的螺丝或者卡扣，用的是嵌入式榫接结构，半齿圈的底部做了两个定位凸台，对应底座上方的两个定位沉孔，中间的弧形面板刚好卡在半齿圈的内圆弧和底座的上平面之间，安装的时候只需要在结合面涂少量结构胶，组装完完全看不到连接痕迹，整体感很强。表面处理的区分也是设计的时候就考虑好的，半齿圈部分做仿木纹质感，对应机械行业传统加工的厚重感，中间的弧形面板做亮面黄色，视觉上最突出，用来承载标识内容，下方的底座做深棕色仿实木纹理，压得住整体视觉重心，三个部分的质感分层，不会让整个摆件看起来单调。

　　实际落地的时候还要考虑安装边界，这个摆件不需要额外的固定结构，直接放置在水平平面上就行，底座的下平面做了0.2毫米的平面度公差，四个角贴了直径10毫米的防滑硅胶垫，哪怕是放在玻璃桌面或者光滑的烤漆办公桌上，也不会轻易滑动。之前给客户做样件的时候，有人提过要不要在底座加个可旋转的转盘，后来考虑到这类荣誉摆件大多是固定朝向摆放，加转盘反而会降低整体的稳定性，就取消了这个结构，毕竟作为荣誉陈列品，稳定、庄重是第一位的。

　　还有个容易忽略的细节，半齿圈的齿形数量是特意选的12个整齿加两侧的半齿，刚好围成半圆的轮廓，不会出现齿形在圆弧两端截断不完整的情况，视觉上更协调，之前试过做10个齿的版本，两端的齿切得太突兀，看起来很别扭，调整了三次齿距和圆弧半径，才定下来现在的齿形排布，不管从正面哪个角度看，齿形的排列都是均匀对称的。中间的弧形面板的弧度和半齿圈的内圆弧是同心的，两者之间留了1.5毫米的均匀间隙，组装完不会出现缝隙忽大忽小的问题，这个间隙控制很重要，太小了加工公差稍微超差就装不进去，太大了又会显得拼接粗糙，1.5毫米是经过三四次样件验证的最优间隙，哪怕加工时出现0.3毫米以内的尺寸误差，也能顺利组装，不影响外观。

　　从结构工程师的角度看，这类非工业传动用途的齿轮造型件，核心不是满足传动强度要求，而是在保留齿轮核心识别特征的前提下，平衡视觉效果、结构稳定性、加工可行性三者的关系，不能为了好看做一些根本没法加工或者组装完容易坏的结构，也不能只考虑好做就把造型做的毫无辨识度，毕竟它承载的是机械行业的荣誉属性，得让每一个看到它的机械从业者，一眼就能认出齿轮这个核心符号，同时感受到摆件的厚重感和纪念意义。
