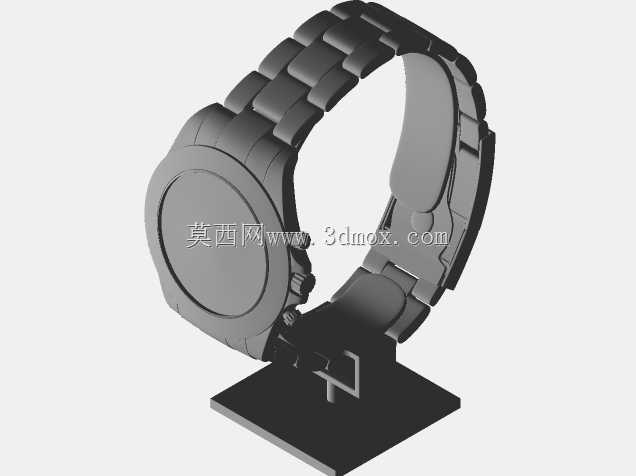

金属表带款腕表展示支架结构设计

　　日常接触到的腕表线下陈列、产品摄影打样、工业设计手办验证场景里，这类配套的腕表展示支撑结构是很容易被忽略但直接影响展示效果的部件。很多人做腕表相关的三维结构时，往往把全部精力放在表壳、机芯、表扣这些核心部件上，忽略了配套展示支架的结构合理性，最后要么支架支撑不稳腕表容易滑落，要么支架遮挡腕表主体展示面，要么支架和腕表的风格完全脱节，拉低整体展示质感。

　　做这套结构的时候，最先敲定的是支撑接触面的弧度匹配。腕表本身是带弧度的佩戴件，平放的时候表背和平面接触会让表带处于非自然弯折状态，长期放置还会让金属表带的连接轴产生不必要的侧向应力，所以支架和表背接触的支撑面做了和常规运动款腕表表背弧度一致的内凹曲面，接触区域做了2mm的软质贴合层预留位，实际生产的时候可以贴绒面或者软硅胶，避免刮花表壳背面的拉丝或者抛光面。支撑臂的高度经过反复调整，最终定在让腕表整体呈现30度仰角的位置，这个角度不管是线下柜台顾客平视，还是产品摄影的时候打光，都能完整展示表壳侧面的按键、表圈刻度还有表带的链节结构，不会出现角度太陡只能看到表背、或者角度太平看不到表侧细节的问题。

　　底座部分采用了方形配重结构，边长控制在120mm，整体厚度8mm，这个尺寸刚好能让整个支撑结构的重心落在底座几何中心范围内，就算是重量达到180g的全金属钢带腕表放上去，也不会出现重心偏移侧翻的问题。底座底部预留了四个直径5mm的防滑脚垫安装位，脚垫高度1.5mm，放在玻璃或者木质展柜面上的时候不会滑动，也不会刮花展柜表面。支撑臂和底座的连接采用了嵌入式定位结构，支撑臂下端做了10mm见方的定位榫，插入底座对应的定位槽之后可以用厌氧胶固定，不需要额外的螺丝连接件，整体外观没有外露的紧固件，视觉上更简洁统一。

　　再看配套的腕表本体结构，金属表带采用了三排式链节设计，每一节链节之间用直径1.2mm的连接销轴串联，链节之间的活动间隙控制在0.1mm，既保证表带可以顺畅弯折贴合手腕弧度，又不会因为间隙过大出现松垮晃动感。表壳部分采用了一体式中壳设计，表圈和中壳的配合止口做了0.05mm的过盈配合，装配的时候可以直接压合，不需要额外的固定螺丝，防水圈的安装槽开在止口内侧，槽宽1.2mm深度0.8mm，刚好适配直径1mm的丁腈橡胶防水圈，能满足日常佩戴的生活防水要求。表冠位置做了防滑齿纹，齿距0.8mm，齿深0.3mm，手指拧动的时候有足够的摩擦力，不会出现打滑的情况。表扣部分采用了双按式蝴蝶扣，扣合的时候有清晰的定位卡点，解锁的时候只需要同时按下两侧的按扣就能打开，佩戴和摘取都很方便，扣合面做了圆角处理，不会刮蹭手腕皮肤。

　　从实际应用的角度来说，这套结构既可以单独作为腕表展示道具的生产参考，也可以作为腕表产品设计阶段的结构验证模型，检查表带弯折角度、表壳和支架的匹配度、整体视觉比例是否协调。做结构设计的时候特意把所有配合面的公差都控制在五金加工的常规精度范围内，不管是用CNC加工金属样件，还是用3D打印做树脂手板，都不需要特殊的工艺就能达到装配要求，不需要后续大量的打磨修配工作。支架的整体高度控制在100mm，加上腕表之后总高度在140mm左右，放在常规高度的展柜里，视线落点刚好在表盘中心位置，不会因为过高挡住后面的展品，也不会因为太低需要顾客俯身查看。表带的链节做了等比例的倒角处理，每一节链节的边缘都做了R0.3的圆角，既还原了真实金属表带的质感，也避免了锐边划伤的问题。表壳背面做了平整的刻印区域预留位，后续可以根据需求添加品牌标识或者产品编号，不需要再额外调整结构。
