气枪用8mm轴承润滑脂加注转接部件

　　在气动枪械的日常维护作业中，8mm规格轴承的润滑脂加注一直是容易被忽略但直接影响部件运转寿命的环节，常规的手动加注方式很难精准控制注脂量，也容易出现润滑脂溢出污染周边构件、加注位置偏移导致润滑不到位的问题，这款注脂转接部件就是针对这一实际维护痛点设计的专用结构。从实际使用场景来看，气枪内部的8mm轴承多布置在传动、旋转核心位置，周边空间紧凑，常规注脂工具的出油口无法直接对准轴承滚道间隙，很多维护人员只能通过拆卸轴承后涂抹润滑脂的方式操作，不仅拆装耗时，反复拆装还会增大轴承配合面的磨损概率，使用这款转接部件可以直接匹配市面上常见的廉价民用注射器，将注射器内装填的润滑脂精准导向轴承的注脂位置，无需完全拆解轴承周边的固定结构就能完成注脂作业。

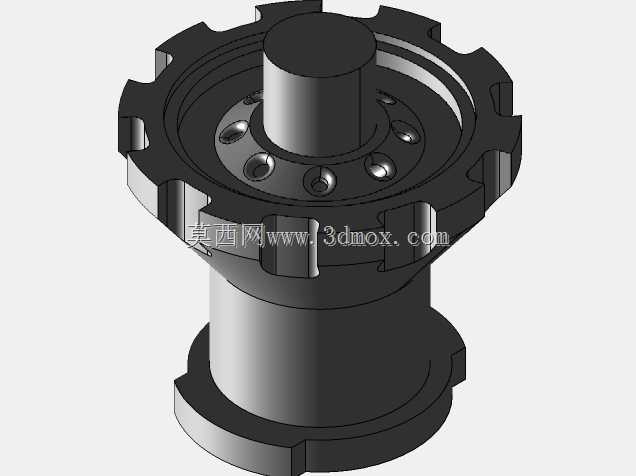

　　从功能特性上看，该部件的上端做了带周向凸齿的法兰结构，这个结构一方面是为了手动旋拧操作时提供足够的摩擦力，不需要借助额外工具就能完成部件的对位与固定，另一方面凸齿的间隙也可以作为观察窗，在注脂过程中直观看到润滑脂的填充进度，避免注脂过量。部件中部的柱体结构做了阶梯式的直径变化，靠近上端法兰的柱段直径更大，能够在安装时抵住轴承外圈的端面，形成轴向的定位限位，保证注脂通道的出口刚好对准轴承滚道的环形间隙，不会因为轴向窜动导致注脂位置偏移；下端的柱段直径更小，能够伸入轴承内圈与周边构件的预留间隙中，柱体内部做了贯通的导流通道，通道的内壁做了光滑过渡处理，没有直角转折结构，能够减少润滑脂在通道内的残留，保证注脂过程中压力传递顺畅，不会出现润滑脂堵塞通道的问题。

　　从设计思路上看，整个部件没有采用复杂的配合结构，所有的外形结构都围绕“适配通用注射器、适配8mm轴承安装空间、降低加工门槛”三个核心目标展开，考虑到很多气枪爱好者会自行通过桌面级3D打印制作维护工具，该部件的所有结构都做了适配UV型3D打印机的工艺优化：没有小于0.8mm的薄壁结构，所有的转角位置都做了R0.5以上的圆角处理，避免打印过程中出现翘边、断料的问题；没有需要支撑的悬空结构，打印时可以直接平放，不需要额外添加支撑材料，打印完成后只需要简单去除毛边就能直接使用，不需要二次打磨或者装配其他零件。

　　从安装边界尺寸来看，部件上端法兰的最大外径控制在32mm以内，能够适配绝大多数气枪轴承位置的周边操作空间，即使周边有凸起的固定销或者线路，也不会出现干涉；中部定位柱段的直径与8mm轴承的外圈外径做了间隙配合，配合间隙控制在0.2mm以内，既能够轻松套入轴承定位，又不会因为间隙过大导致润滑脂从配合缝隙溢出；下端导向柱段的直径控制在6mm，能够顺利伸入轴承内圈旁的间隙，不会触碰轴承的保持架结构，避免注脂过程中损伤轴承的精密构件。整个部件的轴向总长度控制在28mm，注脂时手部操作的空间只需要预留40mm的轴向距离就足够，不需要拆解周边的护木或者其他外部构件，大幅缩短了日常维护的操作时间。在实际使用时，只需要将装填好润滑脂的注射器出口对准部件上端的入料口，施加稳定的推力就能将润滑脂通过内部通道均匀注入轴承滚道，注脂完成后直接拔出部件，擦除表面残留的少量润滑脂即可完成作业，整个过程不需要复杂的操作技巧，即使是没有太多机械维护经验的使用者也能快速上手。
