适配智能开关安装的嵌入式收纳盒结构

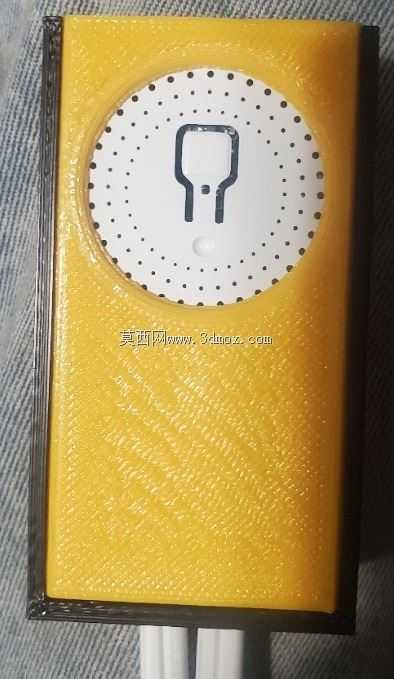

　　日常做智能家居配套安装结构时，经常遇到墙面预埋暗盒空间冗余、智能开关本体安装后晃动、接线端裸露无防护的问题，这款收纳结构就是针对这类现场痛点做的适配设计，核心是解决非标准尺寸智能开关的暗装固定、接线收纳与散热需求。从结构布局来看，整体采用长方体盒式主体，顶部预留大直径圆形开孔，这个开孔并非随意设置：一方面是匹配部分带机械按键、感应探头的智能开关前端操作面，避免盒体遮挡操作与感应区域，另一方面是针对开关内置电源模块、继电器的发热问题，预留自然对流散热通道，无需额外加装散热结构就能满足小功率智能开关的长期工作散热要求，毕竟这类墙面安装的智能开关负载多为照明回路，持续工作功耗极低，大尺寸开孔的自然通风量完全可以覆盖发热散热需求。

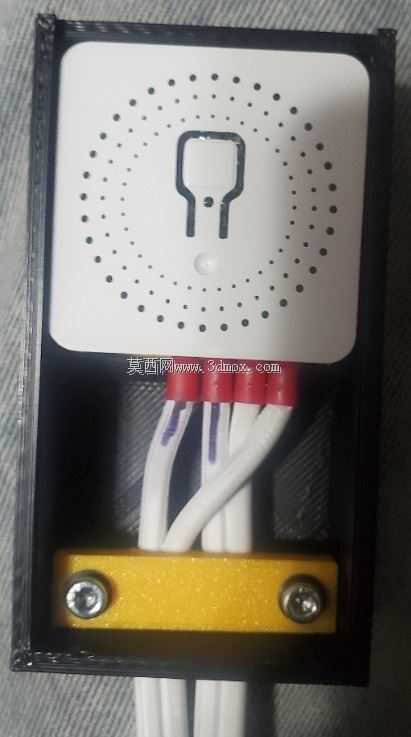

　　盒体内部做了分层限位结构，底部预留了线缆弯折空间，现场接线时，火线、零线、灯控线的冗余长度可以顺着盒体侧边的走线槽排布，不会因为线缆堆积顶起开关本体导致安装面不平。考虑到不同批次智能开关的壳体高度存在公差，盒内底部设计了可叠加垫片的放置区域，安装时可以根据开关实际高度增减垫片厚度，让开关前端面刚好和盒体顶部齐平，不需要额外打胶或者用卡扣固定，依靠盒体内壁和开关壳体的摩擦力就能实现限位固定，安装效率比传统螺丝固定高很多，后期维护拆卸也更方便，不会破坏墙面漆面。安装边界上，盒体外廓尺寸适配常规86型暗盒的内部安装空间，侧边预留了3x8mm热插件的安装位，以及3x10mm内六角螺栓的固定孔位，既可以直接嵌入现有墙面暗盒做改造使用，

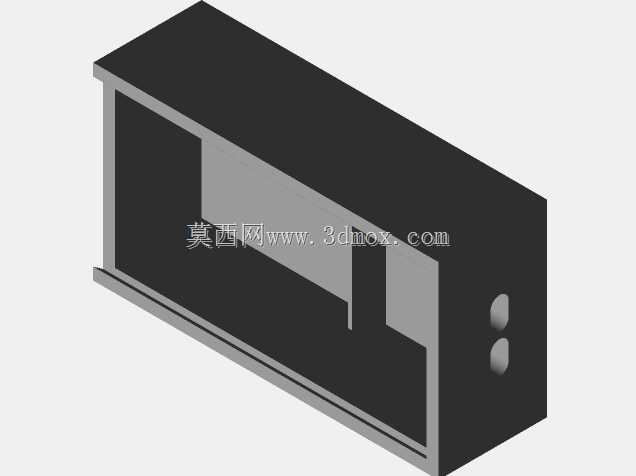

　　也可以在新做墙面布线时直接预埋固定，不需要额外扩孔或者改造墙面基层。盒体侧壁做了两个圆形的线缆穿入孔，对应常规家装1.5-2.5平方照明线的线径，穿线后可以用热熔胶或者防火泥做密封，避免蚊虫、灰尘进入盒内堆积在接线端引发接触不良。做结构设计时特意把盒壁厚度控制在1.5mm，既保证3D打印制作时的结构强度，安装时不会因为拧螺栓导致盒壁开裂，又不会过多占用内部收纳空间，内部有效容纳宽度可以覆盖市面上绝大多数单火、零火版的单键、双键智能开关。顶部圆形开孔的边缘做了0.5mm的倒角处理，安装开关时不会刮伤开关壳体的磨砂表面，也避免安装人员操作时被锐边划伤。和市面上常见的开关暗盒修复器不同，这个结构不是单纯做暗盒固定，而是把收纳、固定、散热、

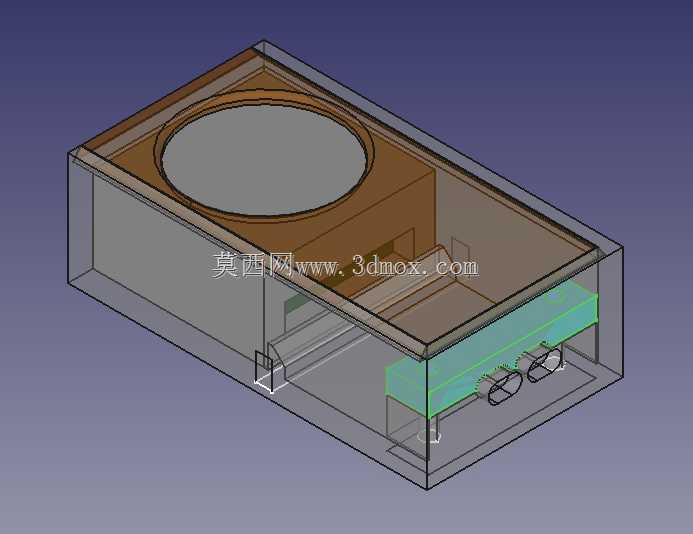

　　走线四个功能整合到一起，现场安装时不需要额外搭配其他配件，只要把盒体固定在暗盒内，放好调整高度的垫片，接好线把开关按进去就能完成安装，对于家装智能化改造的现场施工来说，能大幅减少现场配做结构的时间，也避免了现场切割塑料盒产生的毛边、尺寸不准的问题。实际测试时，用层高0.3mm的参数打印，三层壁厚的结构就能满足安装强度要求，打印时间不到四十分钟，如果是批量预制的话，用注塑工艺开模的成本也很低，适合智能家居安装服务商做配套配件使用。盒体内部的绿色标识区域是专门预留的接线端子放置位，接好线的端子可以卡在这个区域，不会因为开关插拔导致接线松脱，也避免端子和盒壁摩擦磨损线缆绝缘层。
