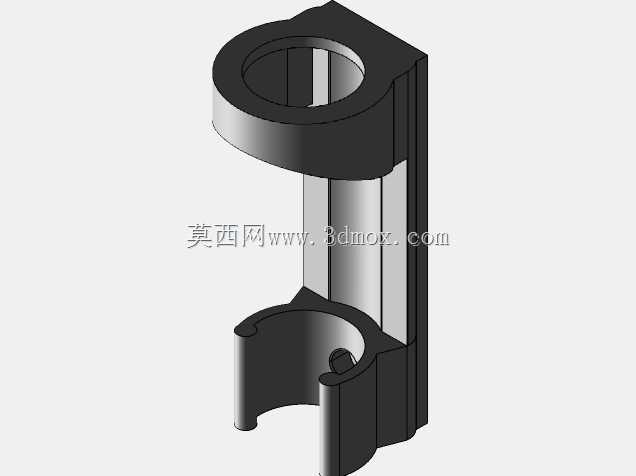

奈特科尔P20iX手电筒螺钉安装固定支架

　　这款支架是专为手持强光照明设备配套设计的安装固定结构，主要服务于户外作业、装备挂载、工业巡检等场景下的手电快速固定需求，解决强光手电在长时间作业时手持疲劳、挂载不稳的实际问题，在电力巡检、户外探险、设备检修、战术装备挂载等场景中都能适配使用。从结构设计来看，整体采用单侧开口的抱合式夹持思路，上部为整圈环形限位结构，内径匹配对应手电的筒身外径，环形结构的上端面做了小角度的倒角处理，既可以在装入手电时起到导向作用，避免硬刮蹭损伤筒身表面的氧化层，也能在轴向形成限位，防止手电装入后向上窜动。下部采用双侧对称的卡爪式开口结构，两个卡爪的间距匹配手电筒身开关侧的凸起轮廓，卡爪内侧做了贴合筒身弧度的曲面设计，装入后可以和筒身形成面接触，

　　相比点接触的夹持结构，能大幅降低接触应力，避免长期夹持导致筒身出现压痕，同时开口式的设计不需要完全拆解手电就能完成拆装，单手即可操作，适配快速取放的使用需求。支架背部为平整的安装基准面，这个面是整个零件的安装定位基准，设计时保证了和上部环形孔轴线的平行度公差控制在0.1mm以内，安装后可以保证手电的照射方向和安装面平行，不会出现照射角度偏斜的问题。背部的安装结构适配螺钉锁紧的固定方式，预留的安装空间可以适配常用的盘头螺钉、沉头螺钉，既可以固定在头盔侧面、战术背心的MOLLE织带上，也可以固定在设备机柜、巡检工作台的侧边，甚至可以加装在自行车、电动车的车把位置作为临时骑行照明固定座使用。从结构强度设计来看，

　　支架的环形结构和下部卡爪之间采用了渐变的过渡壁厚，在环形结构和卡爪的连接位置做了加厚处理，避免长期反复拆装导致的应力集中断裂，同时卡爪的开口位置做了15度左右的外张导向角，装入手电时卡爪可以产生微小的弹性变形，抱紧筒身，不会因为轻微的振动就出现松脱。整个支架的外形没有多余的凸起结构，所有棱边都做了R0.5的圆角处理，避免在使用过程中勾挂衣物、划伤操作人员，整体轮廓紧凑，安装后不会过多占用周边空间，在狭窄的设备舱内安装也不会和周边管线、零部件产生干涉。设计过程中充分考虑了实际使用的公差适配问题，环形夹持部位的内径尺寸预留了0.2mm的适配余量，既可以适配原厂筒身的尺寸公差，也可以在筒身粘贴防滑胶垫后依然顺利装入，

　　不会出现过紧无法拆装或者过松夹持不稳的问题。下部卡爪的开口宽度经过反复验证，刚好可以避开手电尾部的充电接口、侧按开关的凸起位置，安装后不会遮挡开关操作，也不会影响充电线的插拔，不需要拆卸支架就能完成手电的充电、开关操作。在实际工业巡检场景中，作业人员可以将该支架固定在安全帽的侧方，将手电装入后即可实现头戴式照明，解放双手完成设备接线、故障排查等操作，相比传统的头灯，这种固定方式可以随时取下手电作为手持移动照明使用，灵活性更强；在战术装备挂载场景中，支架可以固定在背心的肩带位置，快速取放手电应对突发的照明需求；在日常设备运维场景中，也可以将多个支架固定在车间的不同工位旁，随手将手电放入支架即可完成收纳，避免随手放置导致手电丢失、摔落损坏。整个结构没有复杂的倒扣、薄壁结构，不管是采用3D打印小批量制作，还是采用注塑工艺批量生产，都具备很好的工艺可行性，不需要特殊的抽芯结构就能完成脱模，生产制造成本可控，同时结构的可靠性经过实际挂载验证，在常规的振动、冲击场景下都能保持稳定的夹持力，不会出现手电脱落的问题。
