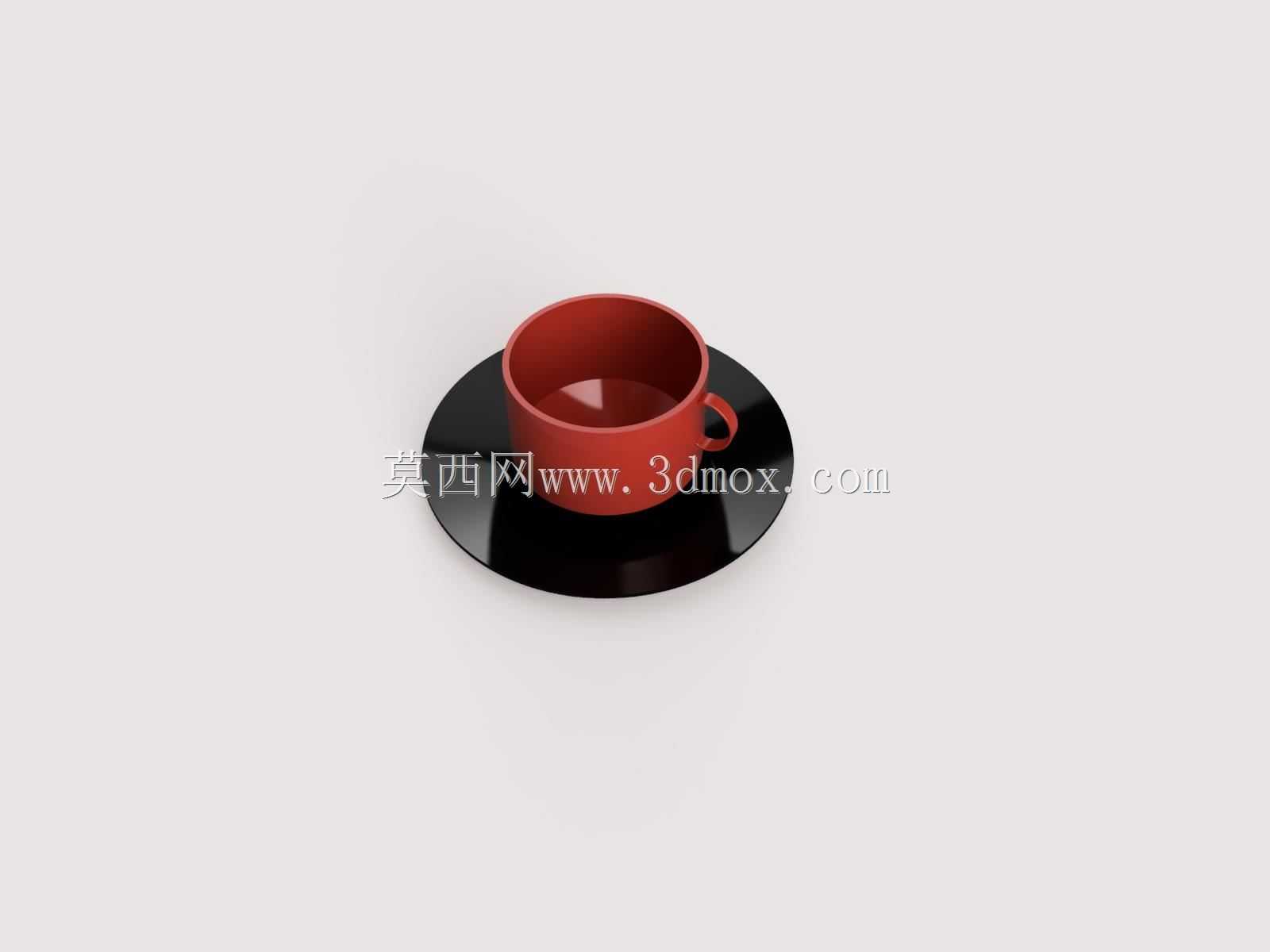

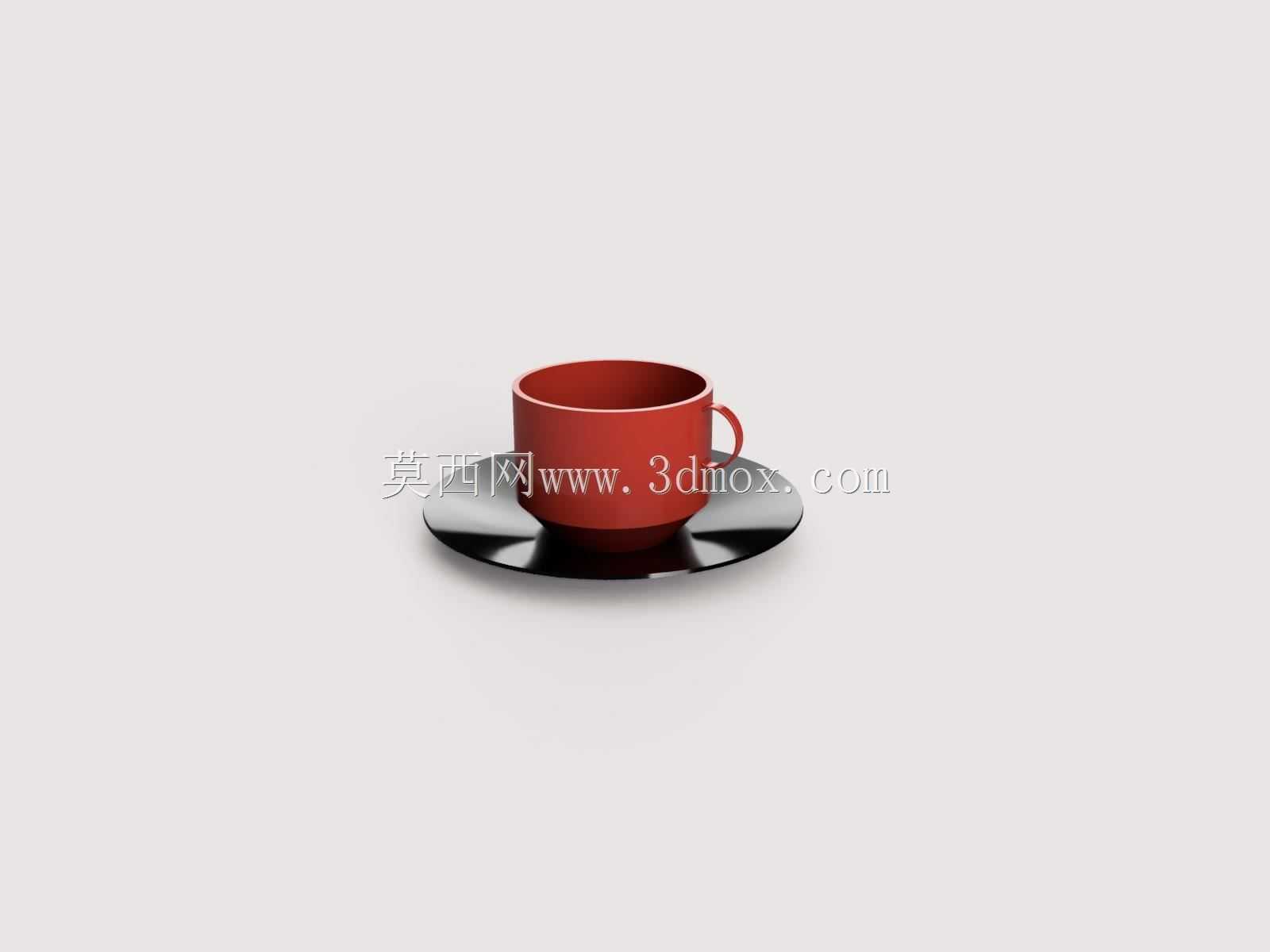

带配套碟托的红釉马克杯结构设计

　　日常餐饮场景里的杯具设计，很多人会忽略结构层面的工程细节，这款带配套碟托的杯型，在建模阶段就把使用全流程的力学、人机交互细节都纳入了考量。先看杯身部分，整体采用上宽下窄的微锥造型，杯口做了1.2mm的外翻卷边处理，这个结构不是单纯的造型装饰，实际使用时能让液体流出时形成稳定的水膜，避免顺着杯壁外洒，同时卷边的圆角过渡刚好贴合下唇的接触弧度，长时间持杯饮用也不会有硌嘴的异物感。杯身的壁厚控制在2.5mm，这个厚度是兼顾隔热性能与结构强度的平衡值，日常盛装85摄氏度左右的热饮时，杯壁外表面温度能维持在42摄氏度上下，符合手持的舒适温度区间，同时壁厚均匀性控制在±0.2mm以内，不管是后续陶瓷烧结还是注塑成型，都能避免因壁厚差导致的内应力集中，减少成型后的变形开裂概率。

　　杯把的设计是整个结构的核心受力部件，采用C型半开放结构，安装位置在杯身中上部，距离杯口的垂直高度为22mm，这个位置刚好是人手握持时食指自然搭靠的位置，杯把的截面做了椭圆化处理，长轴14mm短轴10mm，贴合手指的握持曲面，不会出现细圆把手硌指的问题。杯把与杯身的连接位置做了R3的圆角过渡，没有尖锐的连接棱线，一方面能减少应力集中，避免日常磕碰时连接位置断裂，另一方面过渡曲面也方便日常清洗，不会残留污渍死角。杯把的内圈净空尺寸为35mm，能容纳成年人四根手指穿入握持，同时预留了3mm的间隙，避免手指贴到杯壁被烫伤。

　　配套的碟托采用浅碟式结构，整体直径比杯底直径大45mm，碟面做了内凹2mm的沉台结构，沉台的直径比杯底外径大1mm，杯子放置时能刚好卡入沉台内，哪怕桌面有轻微晃动或者不小心碰擦杯身，杯子也不会从碟托上滑落。碟托的边缘做了微微上翘的翻边，高度为5mm，这个结构可以承接不小心洒出的少量液体，避免液体流到桌面，同时翻边的厚度控制在2mm，拿取碟托时手指能有稳定的施力点。碟托的底部做了三个均匀分布的点状支脚，每个支脚高度0.8mm，能让碟托底部和桌面之间形成微小的空气层，避免盛装热饮时碟托底部的热量直接传递到漆面桌面，留下烫痕，同时三个支脚的平面度控制在0.1mm以内，放置时不会出现晃荡不稳的情况。

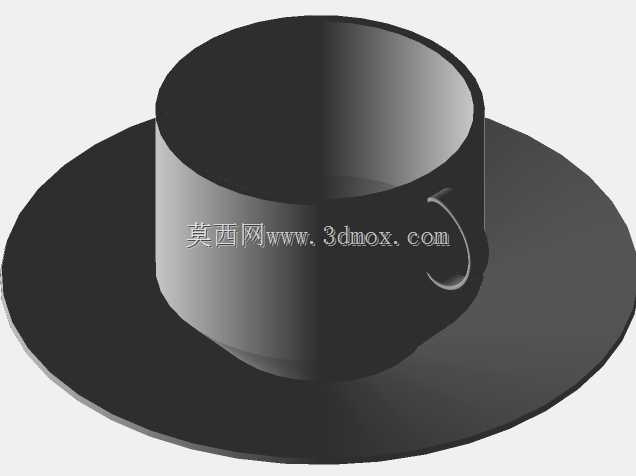

　　从建模的结构逻辑来看，整个杯组的所有曲面都做了G2连续过渡，没有生硬的折线拼接，不管是做陶瓷注浆成型的模具拆分，还是做塑料材质的注塑模流分析，都能保证料流的顺畅填充，不会出现困气、缺料的问题。杯身内部的底部做了R5的圆角过渡，没有直角死角，日常清洗时海绵刷能轻松触碰到所有内壁位置，不会残留茶渍、咖啡渍。杯身的容量控制在320ml，刚好是常规单份咖啡加奶的容量，适配家用、办公、咖啡馆等多个场景的使用需求，整体外形尺寸控制在杯高85mm、杯口直径80mm，碟托直径125mm，不管是放入常规的杯架收纳，还是放进洗碗机的杯具卡位，都能适配通用的收纳尺寸边界，不会出现尺寸过大放不进常规收纳空间的问题。

　　很多日用器皿的建模只追求外观造型好看，忽略了实际使用中的结构细节，这款杯组在设计时把每一个接触位置、每一处受力点都做了工程层面的优化，比如杯身的重心设计，装满液体时重心刚好落在杯底中心的10mm范围内，持杯时不会出现头重脚轻容易倾倒的问题；杯把的承重测试按照装满液体后总重量的3倍做结构冗余，哪怕日常使用中不小心勾到杯把，也不会出现断裂脱落的情况。碟托的沉台深度经过反复验证，2mm的深度既不会因为太浅导致杯子容易滑出，也不会因为太深导致杯子拿取时被卡滞，这些细节都是在实际使用场景中反复打磨出来的结构参数，不是单纯靠外观渲染就能实现的。
