复古辐条式木制手推车轮结构设计

　　这类辐条式木轮最早可追溯至古代人力、畜力运输载具的行走部件设计，在当下的场景中，除了仿古场景复原、民俗展品复刻需求外，也会应用在特色文旅场景的低速手推载具、复古装饰装置中，部分影视道具制作、主题园区的景观装置也会用到同结构的轮体设计。从功能特性来看，该轮体采用多根辐条均匀排布的结构，相比实心轮体能够大幅降低自身重量，同时辐条采用径向对称布置，能够将轮面接触地面时的载荷均匀传递到中心轮毂位置，在低速行走工况下，可承受垂直方向的恒定载荷，同时应对小幅颠簸路面带来的径向冲击，不会出现局部应力集中导致的轮体开裂问题。设计过程中首先要确定轮体的核心参数边界，轮缘采用整圈等截面的环形结构，截面为圆弧过渡的矩形，

　　既保证与地面接触时有足够的接触面积降低压强，也避免尖锐棱边在滚动过程中出现磕碰掉渣的问题。辐条的数量选择上，采用十根等角度分布的直辐条设计，相邻辐条夹角为36度，这个排布密度既不会因为辐条过少导致单根辐条载荷过大，也不会因为辐条过密增加不必要的加工难度与整体重量，每根辐条的截面为带圆角的矩形，从轮毂连接端到轮缘连接端采用等截面设计，加工时无需做变截面处理，降低木作加工的复杂度，同时辐条与轮缘、轮毂的连接位置采用榫卯嵌合结构，装配时可通过胶接加销钉固定的方式保证连接强度，避免轮体滚动过程中辐条松脱。轮毂位置为中心安装位，设计为带中心通孔的圆柱结构，通孔直径匹配对应轮轴的安装尺寸，轮毂两端面做倒角处理，方便轮轴穿入安装，

　　同时轮毂与辐条连接的位置做环形沉台，辐条端部嵌入沉台内固定，增大接触面积提升连接可靠性。从安装边界来看，轮体的轴向宽度需要匹配对应载具的轮架安装间距，轮缘的外径决定了载具的最小离地间隙，选型时需要结合使用场景的路面平整度确定外径尺寸，若应用在不平整的砖石路面，可适当增大轮径提升越障能力，若仅作为室内装饰或平路使用的手推车轮，可适当缩小轮径降低整体重心。需要注意的是，这类木轮结构仅适用于低速、低载荷的使用场景，不可应用在高速机动载具上，设计时轮缘位置可根据使用需求加装金属箍圈，提升轮缘的耐磨性能，延长使用寿命，辐条与轮毂、轮缘的连接位置需要做圆角过渡，避免应力集中导致的木材开裂，中心安装孔的尺寸需要与轮轴采用间隙配合，

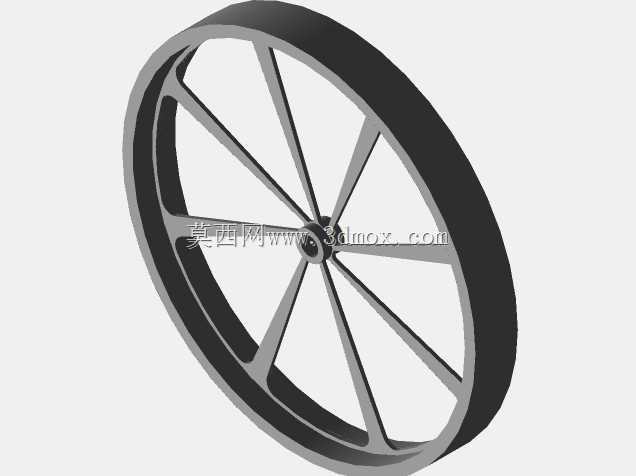

　　保证轮体转动顺畅，同时加装轴向限位结构，避免轮体在轮轴上窜动。在三维建模过程中，可先绘制轮缘、轮毂的旋转截面轮廓，通过旋转特征生成基础环形结构，再绘制单根辐条的拉伸轮廓，通过拉伸生成单根辐条后，采用圆周阵列的方式生成所有辐条结构，最后对所有连接位置做圆角处理，还原木轮的真实结构特征，建模时需要注意各部件的配合间隙，保证装配后不存在干涉问题，同时还原木制构件的倒角、圆弧过渡细节，让模型更贴近实际加工后的成品状态。
