趣味踢球机械执行装置结构设计

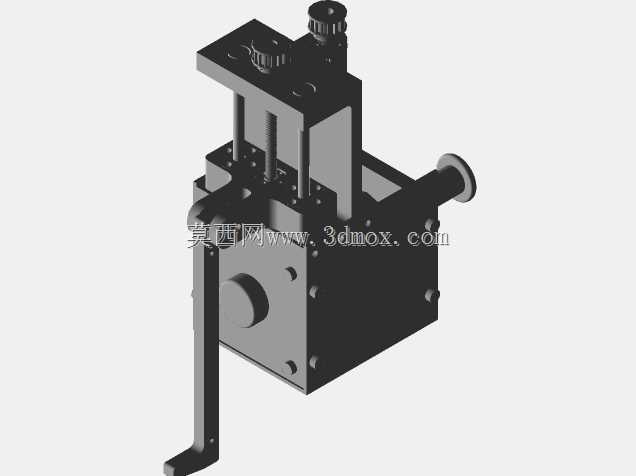

　　这款机械结构的设计初衷是面向趣味竞技类小型机械装置的开发场景，可作为青少年机械创新赛事、科普教学演示平台的核心执行单元使用，核心功能是完成球类物件的精准击打推送动作，替代人工完成固定轨迹的踢球动作输出。从结构布局来看，整体采用箱式基座作为承载主体，基座内部预留了传动组件的安装空间，侧面伸出的横向轴件为动力输入接口，可外接舵机、小型直流电机等动力源，将旋转动力传递至内部的传动链路。上部设置的双立柱导向结构搭配调节旋钮，可实现击打执行端的高度位置调整，适配不同直径的球类物件击打需求，调整行程覆盖常规20mm至80mm直径的小球类工件，调整到位后通过旋钮侧的顶紧结构完成位置锁止，避免动作过程中出现位置偏移。

　　基座侧面的圆形端盖为传动组件的检修口，拆卸后可直接对内部的齿轮、连杆传动副进行维护调整，端盖通过圆周分布的内六角螺钉完成固定，密封间隙控制在0.2mm以内，可阻挡日常使用场景下的粉尘进入传动腔，延长内部传动件的使用寿命。前部伸出的L型支架为击打执行件的安装位，支架上预留了多组安装孔位，可根据实际击打力度需求更换不同长度、不同材质的击打摆臂，摆臂的摆动角度通过内部的限位块进行约束，最大摆动角度设置为45度，既保证足够的击打行程，又避免超程导致的结构碰撞损坏。从安装边界来看，整体结构的基座底面为平面安装基准，预留了四个M4规格的安装螺孔，孔位间距为60mm*80mm，可直接固定在标准铝型材框架、木质或塑料赛事平台上，

　　安装时需保证输入轴的水平度偏差不超过0.1mm，避免动力传递过程中出现额外的径向载荷，加剧轴件与轴承的磨损。设计过程中优先采用了模块化的拆分思路，将动力输入、传动变速、执行调节、基座承载四个功能模块做了独立拆分，每个模块均可单独拆卸更换，比如上部的高度调节模块可整体拆下，替换为固定高度的支架版本，适配不需要调节击打高度的固定场景；传动模块可根据动力源的转速、扭矩参数，更换不同传动比的齿轮组，实现击打力度与击打速度的灵活调整。在实际应用场景中，这类结构除了用于趣味踢球装置的搭建，还可经过简单改造用于小型物料的推送、分拣工位，比如生产线上的小型轻量工件的定点拨送，只需要将前部的击打摆臂更换为适配工件外形的推头，

　　调整传动比匹配推送节拍即可投入使用。结构的所有外露棱边均做了R1.5的倒角处理，避免装配、调试过程中出现划伤风险，所有运动副的配合间隙均控制在0.05mm至0.1mm之间，既保证运动过程的顺畅无卡滞，又不会因为间隙过大导致动作精度下降。上部的调节旋钮采用滚花设计，徒手即可完成高度调整操作，不需要额外借助工具，调试过程中可快速完成参数匹配。基座内部的传动腔预留了润滑脂填充空间，出厂装配时可填充适量的锂基润滑脂，降低传动副的运行噪音，减少磨损，日常维护周期可延长至6个月以上。横向伸出的动力输入轴端做了D型切边处理，与动力源的输出轴套配合时可传递更大的扭矩，避免高速动作时出现轴套打滑的问题。整体结构的重量控制在1.2kg以内，不会对搭载平台造成过大的负载压力，适合移动类小型机械装置的搭载使用。
