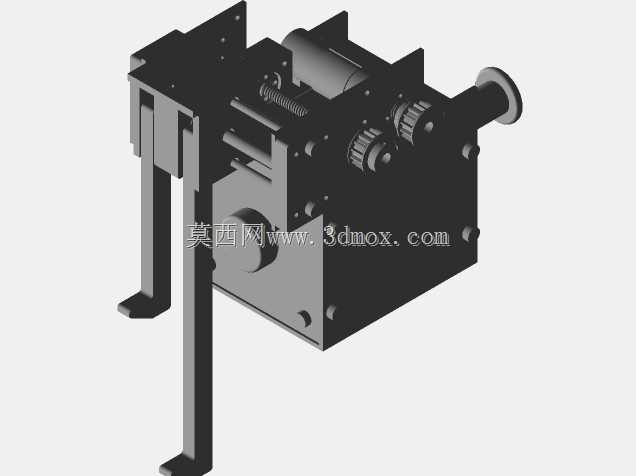

趣味机械踢球执行传动装置结构

　　这套机械结构的核心是通过齿轮啮合传递动力，最终输出端带动摆杆类构件完成直线击打动作，可应用在科普教具、小型趣味竞技装置、机械原理演示台这类场景中，也能作为小型自动化击打类工位的执行端参考结构。从结构布局来看，动力输入侧预留了标准的轴伸安装位，可适配常规的小型直流驱动源，动力进入箱体后，首先经过一级直齿轮组完成减速增扭，齿轮的模数选取兼顾了传动平稳性与结构紧凑性，啮合侧隙控制在常规传动的合理区间，避免卡滞同时减少回程误差。箱体采用板式拼接结构，所有安装孔位均做了同轴度公差约束，齿轮轴的支撑位预留了轴承安装槽，可适配标准微型滚动轴承，降低传动过程中的摩擦阻力，延长机构连续运行的寿命。输出端的摆臂构件做了轻量化的结构处理，

　　击打端的接触面做了平面度处理，保证击打动作的受力方向稳定，不会出现偏载导致的结构变形。整套机构的安装边界控制得较为紧凑，箱体主体的安装面预留了四个对称的固定孔位，可直接通过螺栓固定在安装基板上，不需要额外设计转接支架，适配大部分桌面级演示装置的安装空间。设计过程中优先考虑了动作的可靠性，齿轮传动比的匹配经过反复校核，保证输出端的击打速度与力度处于合理区间，既不会因为传动比过小导致击打力度不足，也不会因为传动比过大导致动作响应迟缓。摆臂的复位结构集成在箱体内部，不需要额外布置外部复位构件，减少了整体结构的外露零件，降低了运行过程中的异物卡滞风险。从装配逻辑来看，整套结构采用分层装配的设计思路，先将齿轮轴与轴承压装到侧板上，

　　再依次装配各级齿轮、复位弹性件、输出摆臂，最后合拢另一侧的箱体板并通过紧固件锁紧，装配流程顺畅，不需要特殊的工装夹具即可完成组装，后期维护时只需要拆开单侧侧板即可更换内部易损件，维护成本较低。机构的所有运动构件均做了运动干涉校核，摆臂在整个摆动行程范围内不会与箱体、齿轮组发生碰撞，极限位置设置了硬限位结构，避免摆臂超行程导致的齿轮脱啮或者结构损坏。在实际应用场景中，这套结构可以直接集成到桌面级趣味竞技装置中，作为踢球动作的执行核心，也可以经过简单的参数调整，适配小型物料的推送、分拣工位，通过更换输出端的执行头，就能完成不同的作业需求。结构的受力路径经过优化，动力从输入轴进入后，依次经过各级齿轮传递到输出轴，

　　再由输出轴带动摆臂完成击打动作，所有受力节点均做了加强处理，长期运行不会出现箱体变形或者轴系偏移的问题。齿轮的齿形采用标准渐开线直齿，加工难度低，常规的铣削、线切割工艺即可完成加工，不需要特殊的定制刀具，适合小批量制作或者个人DIY加工。箱体板材的厚度选取兼顾了结构强度与整体重量，不会因为板材过薄导致运行过程中产生共振，也不会因为板材过厚导致整体重量过大，增加安装负载。
