嵌入式工业显示操作终端三维结构

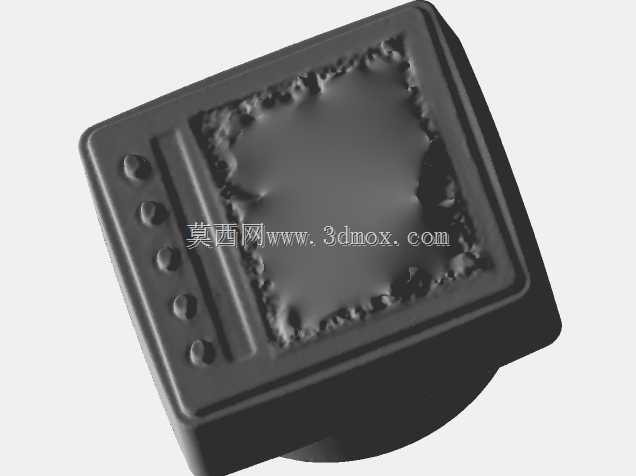

　　这款嵌入式工业显示操作终端的三维结构，还原了实物扫描得到的完整外形与安装特征，可直接用于设备面板的开孔匹配设计、人机交互工位的布局校核。从实际应用场景来看，这类显示终端多集成在工业控制柜面板、小型自动化设备操作面、台式检测仪器的正面区域，承担设备运行参数显示、功能按键操作输入的核心作用，是操作人员和设备控制系统之间最直接的交互载体，区别于民用显示屏，其结构设计优先考虑工业场景下的安装稳固性、操作便捷性，以及和设备面板的贴合密封性。

　　从结构功能特性来看，终端主体采用方正的盒式壳体设计，正面预留矩形显示区域，侧边排布多枚实体操作按键，按键采用凸起式结构设计，操作人员佩戴劳保手套也可完成按压操作，避免工业场景下徒手操作的安全隐患；显示区域略低于壳体正面边框，形成自然的防护沉台，可减少外力直接冲击显示面的概率，日常清洁设备表面时，清洁液也不会顺着屏幕边缘渗入壳体内部。壳体背部带有圆柱形出线及安装凸台，既可以走内部连接排线，也能作为嵌入式安装的定位结构，和面板开孔配合时，凸台卡入开孔内部，配合正面的法兰边实现轴向定位，避免终端从面板外侧脱落。

　　设计思路上，这款终端没有采用复杂的曲面造型，所有棱边都做了小尺寸圆角过渡，一方面是减少注塑生产时的应力集中问题，降低壳体成型后的翘曲变形概率，另一方面也避免安装和操作过程中尖锐棱边划伤操作人员。按键区域和显示区域做了明确的分区，中间设置凸起的分隔筋，既可以在视觉上区分功能区，也能在盲操作时给操作人员触觉反馈，不需要紧盯面板就能完成按键操作。壳体正面的边框宽度做了均匀化处理，保证嵌入式安装后，正面外露部分的视觉一致性，不会出现一侧边框过宽或过窄的问题，适配各类工业设备的外观设计风格。

　　关于外形尺寸与安装边界，这款终端的正面外形为近似正方形结构，安装时需要在设备面板上开设对应尺寸的方形通孔，开孔尺寸需要匹配背部凸台的外轮廓尺寸，正面法兰边的尺寸大于开孔尺寸，安装后法兰边完全覆盖开孔边缘，配合背面的卡扣或者螺丝固定结构，即可实现终端和面板的牢固连接；安装深度需要参考背部凸台的轴向长度，预留足够的内部走线空间，避免排线被壳体和内部元器件挤压造成接触不良。按键的排布间距符合工业操作的人体工学要求，相邻按键中心距保持在合理范围，按压时不会误触相邻按键，每个按键的按压行程都预留了足够的结构空间，保证长期按压后的回弹可靠性。

　　从三维建模的还原细节来看，扫描得到的模型完整保留了实物的表面特征，包括壳体表面的细微纹理、按键的凸起弧度、显示区域的沉台深度，在做设备整体装配校核时，可以直接导入模型进行干涉检查，确认终端安装后和柜内其他元器件、走线槽的位置关系，避免实际装配时出现空间不足的问题。这类显示终端的结构通用性较强，可适配多类工业设备的操作面板设计，建模时保留的安装基准特征，也方便设计人员根据自身设备的安装需求，调整固定孔位、出线方向等细节，不需要从零开始绘制壳体外形，大幅缩短结构设计的周期。
