壳体端部止动限位结构件

　　在滚动轴承配套的壳体组件装配场景中，这类端部止动块承担着核心的轴向限位作用，日常多见于重载传动箱、精密主轴单元、输送线辊筒支座这类需要对轴承外圈做轴向固定的设备结构里。实际设备运行过程中，轴承在承受径向载荷的同时，会因轴系热胀冷缩、传动件轴向窜动产生持续的轴向力，若没有可靠的端部止动结构，轴承外圈会在壳体安装槽内出现位移，轻则导致轴系对中精度下降，引发传动异响、密封件偏磨泄漏，重则造成轴承滚道局部过载剥落，缩短整套传动组件的使用寿命。

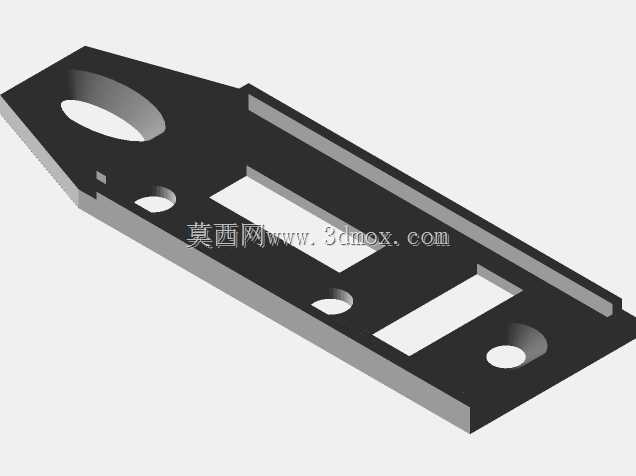

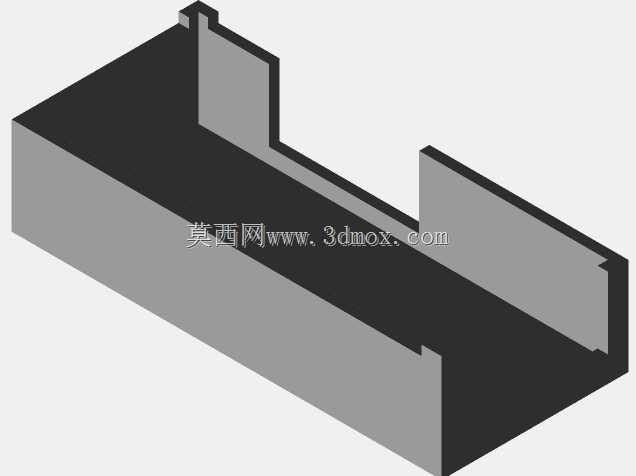

　　从结构设计逻辑来看，该止动块采用槽型卡装式结构，主体为等截面长条形基座，两侧伸出的立式挡边刚好嵌入壳体端部的预制卡槽内，安装时无需额外设计复杂的锁紧结构，只需将止动块沿壳体端部的导向槽推入到位，挡边与卡槽侧壁的贴合面即可承担轴向窜动带来的剪切载荷。基座底面与壳体安装面完全贴合，保证受力时载荷均匀分散到壳体壁面，不会出现局部应力集中导致的止动块变形或壳体安装位崩裂。两侧挡边的高度经过匹配计算，既保证足够的受力接触面积，又不会超出壳体端部的安装边界，避免与端盖、密封件等相邻装配部件产生运动干涉。

　　设计过程中需要重点把控几个安装边界尺寸：首先是止动块的总长度，需与壳体端部的安装槽长度保持小间隙配合，间隙控制在0.05-0.15mm区间，既保证装配时可以顺利推入，又不会在轴向受力时出现过大的窜动余量；其次是两侧挡边的厚度，需匹配壳体卡槽的深度，挡边顶面与卡槽顶面预留0.1mm以内的间隙，避免加工误差导致装配时止动块无法完全落位；再者是基座的厚度尺寸，需保证止动块装入后，其端面与轴承外圈端面的接触面积不小于轴承外圈端面宽度的80%，确保轴向力可以均匀传递到止动块上，不会出现轴承外圈局部受力导致的压痕变形。

　　在实际选型应用时，这类止动块多用于剖分式壳体的轴承位端部固定，相较于传统的孔用弹性挡圈，其承载能力更强，能够承受更大的轴向冲击载荷，适合中低速重载的传动工况；相较于端盖直接压紧的固定方式，该止动块结构占用轴向空间更小，能够有效缩短整套轴系的轴向尺寸，让设备整体结构更加紧凑。装配过程中需要注意，止动块与轴承外圈的接触端面需保证平面度公差在0.02mm以内，避免接触不良导致的受力不均，推入安装槽后可在挡边与卡槽的配合缝隙处涂覆少量密封胶，既可以防止运行过程中润滑油从配合缝隙泄漏，也能避免设备运行时的微幅振动导致止动块出现松脱移位。

　　从建模逻辑上，该结构优先采用拉伸凸台做主体基座，再通过拉伸切除加工出两侧挡边的让位结构，所有受力棱边均做0.5mm的倒角处理，既可以去除加工毛刺避免装配时割伤操作人员，也能减少应力集中点，提升零件的抗疲劳强度。安装孔位（若配套设计）需与壳体上的螺纹孔严格对中，位置度公差控制在0.1mm以内，保证紧固件安装时不会出现别劲现象。日常维护过程中，设备拆解检修时需检查止动块的挡边部位是否存在压痕、变形或裂纹，若出现接触端面压痕深度超过0.2mm的情况需及时更换，避免因止动失效引发轴系故障。
