带赛事标识浮雕圆形金属纪念章

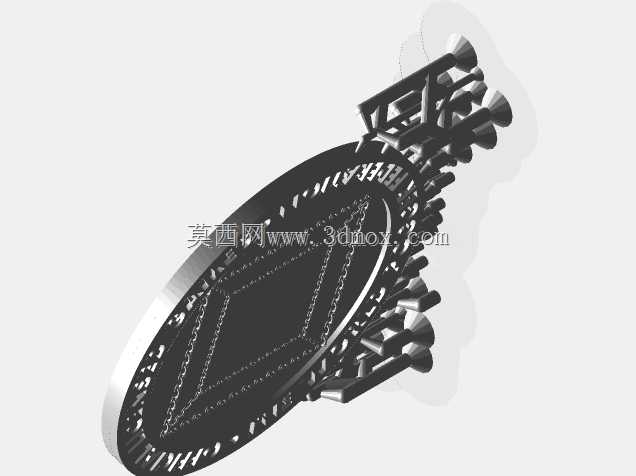

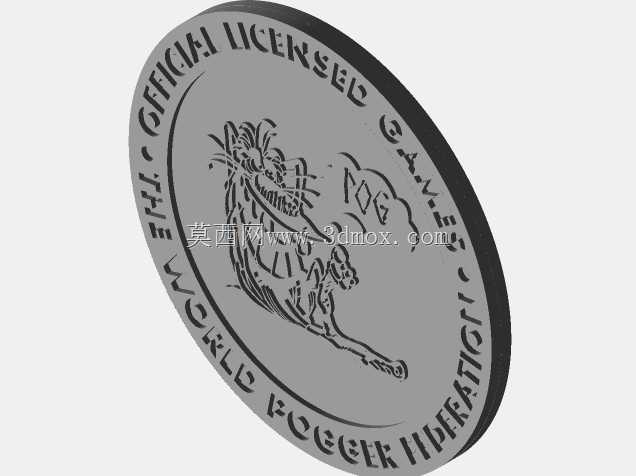

　　这类带浮雕图案的圆形金属件，常应用在文创周边、赛事纪念、潮玩配件领域，作为主题活动的配套纪念载体，也可嵌入收藏类展示盒、主题桌游配件中作为标识构件使用。从结构设计来看，整体采用等厚圆盘构型，边缘做了微小的圆角过渡，避免锐边在装配、拿取过程中造成划伤，同时边缘的环形文字区域做了下沉0.15mm的凹槽处理，文字凸起高度控制在0.2mm，既保证触摸时的浮雕触感，又不会因为凸起过高在堆叠存放时出现磕碰掉漆、图案磨损的问题。盘面中心的图案采用等比例浮雕设计，图案线条的拔模斜度统一设置为3度，适配金属压铸、冲压或者树脂3D打印的脱模需求，不管是采用锌合金压铸量产，还是采用光敏树脂打印做手板验证，都能顺利脱模，不会出现侧壁粘模、图案缺损的问题。

　　从安装边界来看，该零件的外径为常规纪念章通用尺寸，厚度3mm，背面预留了可粘贴背胶或者安装别针的平面区域，平面度公差控制在0.05mm以内，保证背胶粘贴时的贴合度，不会出现边缘翘边、粘贴不牢的情况；如果需要作为嵌件装入塑料外壳，圆盘的外径公差按照h7级精度控制，和安装槽的配合间隙控制在0.02-0.04mm，压入后不会出现松脱、错位的问题。设计过程中，浮雕图案的所有凸起棱边都做了R0.1mm的圆角处理，一方面是避免压铸生产时金属液填充尖角位置出现冷隔、缺料的缺陷，另一方面也能减少后续抛光、电镀工序的加工难度，避免尖角位置电镀层过薄容易氧化的问题。环形排布的文字沿着圆盘外圆的等距线排布，文字的字高统一为2mm，字深和中心图案保持一致，

　　保证整个盘面的浮雕高度统一，在做表面处理比如烤漆、填油的时候，不同区域的凹陷深度一致，填油后的漆面高度统一，不会出现局部漆面溢出、高低不平的问题。在实际应用场景中，这类零件如果作为服饰配件使用，背面的别针安装位预留了两个直径1.2mm的定位孔，孔位距离中心的位置对称分布，保证别针安装后整体的重心在圆盘中心，佩戴时不会出现歪斜、下坠的情况；如果作为收藏摆件配套的展示件，底部可以加装直径适配的塑料底座，圆盘和底座的配合采用小间隙配合，方便取放的同时不会轻易倾倒。从建模逻辑来看，先绘制圆盘的基础轮廓，确定整体的外径、厚度、边缘圆角参数，之后绘制中心的浮雕图案轮廓，采用拉伸凸起的方式生成基础浮雕形状，再对所有浮雕的棱边做统一的圆角过渡，

　　最后沿着环形路径阵列排布边缘的文字，调整每个文字的旋转角度，保证文字的朝向始终沿着圆盘径向，阅读时不会出现文字倒置、倾斜角度过大难以辨认的问题。建模过程中特意将所有浮雕的凸起高度做了统一约束，避免出现局部图案过高导致的零件整体厚度超差，同时对所有凹陷的沟槽位置做了宽度校验，保证沟槽的最小宽度不小于0.3mm，满足后续电镀、烤漆工艺的加工要求，不会出现沟槽内漆料填充不满、电镀层堆积的问题。这类零件在量产前的手板验证阶段，可直接采用该三维模型导出的通用格式文件进行打印验证，检查浮雕图案的清晰度、文字的辨识度，以及整体尺寸和配套安装位的匹配度，减少开模后的修改成本。
