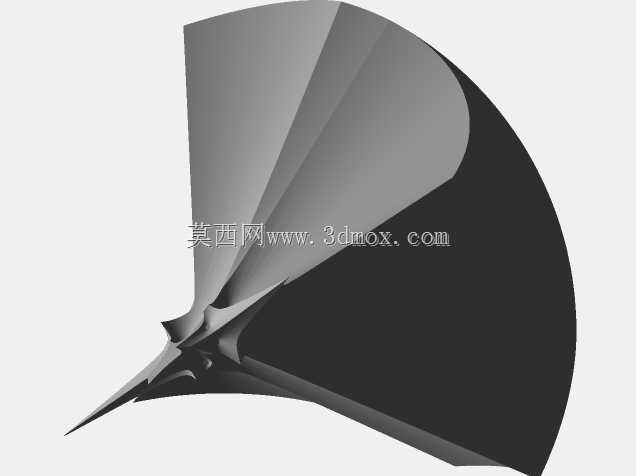

双视场角Tundra跟踪器传感器包络区结构

　　在空间定位追踪类设备的结构开发流程里，跟踪器传感器的包络区建模是直接决定整机探测覆盖能力、安装适配性的核心环节，这次完成的双视场角版本包络结构，覆盖了120°与100°两种常用FOV规格，完全围绕实际工程落地中的场景痛点做结构适配。先从实际应用场景说起，这类跟踪传感器目前大量应用在大空间VR交互、工业产线动捕定位、特种装备位姿追踪领域，不同场景对探测视场的要求差异极大：大空间多人交互场景需要更宽的水平视场来减少跟踪盲区，避免用户快速转身时出现信号丢失；而工业高精度位姿采集场景则需要相对收敛的视场角来抑制杂散红外信号干扰，提升定位数据的稳定性，两种视场规格的包络结构做在同一套模型基准里，

　　能让选型阶段的工程师直接比对不同FOV下的探测边界，不用反复切换基准坐标系做对齐。从设备实际用途出发，这个包络区模型并不是传感器本身的实体外壳结构，而是表征传感器有效探测范围的空间边界体，做结构设计时，这个包络区是核心的避让基准——不管是把跟踪器集成在VR头显、交互手柄上，还是装在工业机器人末端、AGV小车上做位姿反馈，所有周边结构件都不能侵入这个包络范围，否则会遮挡信号接收路径，直接导致跟踪精度下降甚至丢点。很多刚接触这类设备的结构工程师容易犯的错，就是只盯着传感器本体的安装尺寸做结构堆叠，忽略了探测包络的空间要求，最后装完样机才发现跟踪范围缩水，反复改模浪费开模成本，这套模型把两种视场的包络边界做了精准的曲面拟合，

　　能直接导入装配体做干涉检查，从设计源头规避这类问题。说到产品功能特性，两种视场的包络曲面都做了连续顺滑的曲率过渡，没有生硬的折角断层，这是因为实际传感器的红外接收灵敏度是随入射角度连续衰减的，不是到了标称视场角就直接断崖式失效，顺滑的包络面更贴近真实的有效探测阈值边界，而不是简单做个圆锥面凑数。120°视场的包络在水平方向做了更宽的延展，垂直方向则根据实际安装的俯仰角需求做了适度收窄，适配头显类设备佩戴时人眼活动的主要视角范围；100°视场的包络则在各个方向的角度分布更均匀，适配固定安装的基站类跟踪设备，保证各个方向的探测灵敏度一致性。再讲设计思路，整个包络结构的基准原点严格对齐传感器本体的安装定位基准，

　　也就是传感器接收面的光学中心位置，所有角度尺寸都是从这个原点出发做放射状曲面构建，导入装配体时只要把原点和传感器的安装基准点重合，就能直接得到准确的探测范围边界，不用再做额外的坐标偏移校准。曲面构建过程中参考了实际传感器的灵敏度测试数据，在包络边缘区域做了对应的数据加权，不是单纯按照几何角度做等半径拉伸，让包络边界和实际有效探测范围的重合度更高。最后说外形尺寸与安装边界，这套包络结构的基准安装面和传感器本体的安装法兰面完全重合，安装孔位的边界也在模型里做了隐含的基准参考，两种视场的包络在靠近安装面的根部区域做了统一的避让结构，预留了传感器PCB板、固定压片的安装空间，不会出现包络面和传感器自身结构件干涉的问题。从安装边界来看，120°视场包络的最大径向尺寸出现在距离安装面42mm的位置，100°视场包络的最大径向尺寸则出现在距离安装面37mm的位置，做周边结构设计时，只要在对应距离上保证结构件不超出包络的径向边界，就能完全避免信号遮挡。另外包络根部靠近安装面的位置做了5°的倒角收边，适配安装时的密封胶圈、缓冲泡棉的装配空间，不会因为包络面太贴近安装面导致密封件装配受阻。做这类传感类部件的三维建模，最核心的不是把外观做的多逼真，而是让模型能真正服务于结构设计的实际流程，不管是做干涉检查、安装空间校核还是视场覆盖仿真，精准的包络区模型都能帮工程师省掉大量反复验证的时间，减少样机阶段的试错成本。
