内置监控摄像头改装FPV专用适配外壳

　　在FPV影像设备改装、小型视觉采集装置适配的实际工程场景中，不少从业者会遇到通用内置监控摄像头无法直接适配FPV视角安装、缺乏专用防护与定位结构的问题，这款适配外壳正是针对这类实际工况需求开发的结构件。从实际使用场景来看，这类外壳主要服务于两类应用：一类是业余FPV载具的低成本视觉改装，将常规内置监控摄像头通过壳体适配后，直接安装到穿越机、小型无人车、固定翼航模等载具上，替代专用FPV摄像头实现第一视角影像采集；另一类是工业小型巡检设备的视觉模块防护，在狭窄空间内的管道巡检、设备内部探查场景中，内置监控摄像头本身没有适配安装结构，通过该外壳可以快速完成摄像头的固定、走线约束与外部防护，避免镜头磕碰、线路拉扯导致的采集故障。

　　从功能特性上看，这款外壳首先解决了摄像头的定位固定问题，壳体内部做了与常规内置监控摄像头外形匹配的限位槽，不需要额外打胶或者复杂固定件，摄像头放入后即可完成光轴定位，不会出现使用过程中镜头偏移、光轴歪斜导致的画面倾斜问题。壳体前端预留了精准的镜头通光孔，孔位边缘做了倒角处理，不会遮挡镜头视场角，同时通光孔位置略高于壳体端面，能减少载具行进过程中溅起的灰尘、水渍直接附着在镜头表面的概率。壳体侧面设计了走线槽，摄像头的排线与供电线可以顺着走线槽引出，不会因为壳体合模挤压线路导致接触不良，也避免了线路外露被载具运动部件剐蹭的风险。壳体两侧预留了标准安装凸耳，凸耳上的安装孔位匹配常用的FPV载具摄像头安装间距，不需要额外做转接件就能直接固定在载具的摄像头安装座上，大幅降低改装的加工工作量。

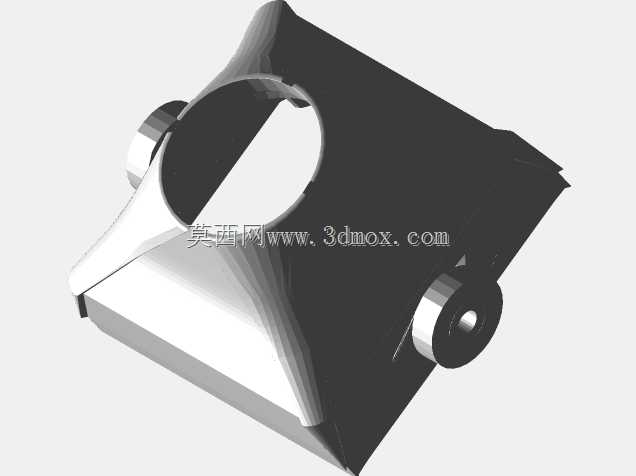

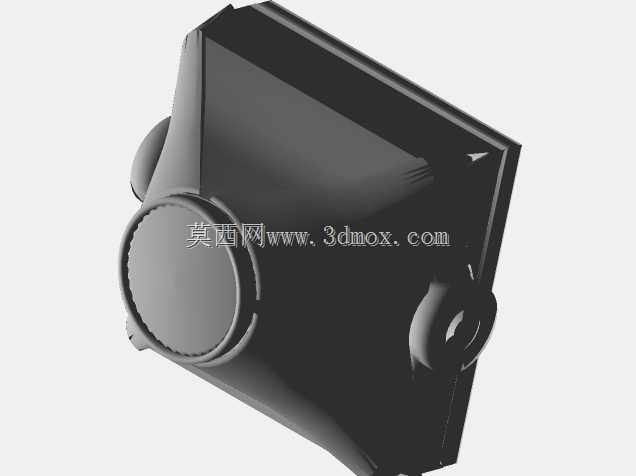

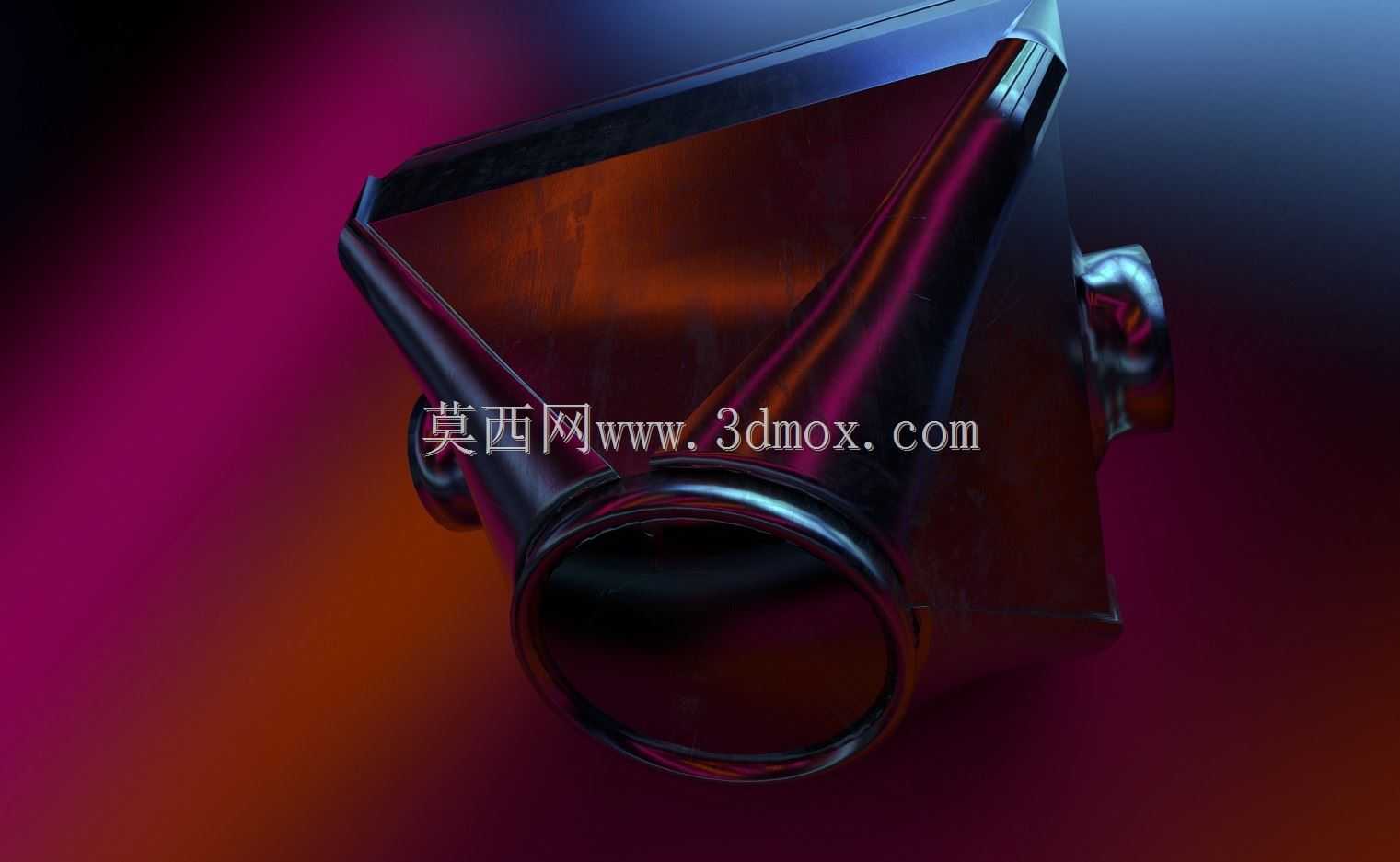

　　从设计思路层面，这款外壳没有做多余的冗余结构，整体采用流线型收窄设计，一方面是为了降低载具高速行进时的风阻，尤其是在穿越机高速飞行场景中，突出的块状外壳会增加额外风阻影响飞行姿态，流线型的外形可以让气流顺着壳体表面导流，减少紊流对载具稳定性的影响；另一方面，收窄的结构也能适配更多狭窄安装空间，在小型无人车、管道探查设备的有限安装位里，更小的壳体外形意味着更高的安装适配性，不需要为了容纳外壳额外修改载具的原有结构。设计过程中特意做了壁厚均匀处理，壳体整体壁厚保持在1.5mm左右，既保证了足够的结构强度，在常规磕碰、轻微撞击下不会出现壳体开裂导致摄像头移位的问题，又尽可能控制了壳体自重，不会给小型载具增加过多负载影响续航与机动性能。壳体的合模面做了定位止口设计，上下壳合模后不会出现错位，配合小规格自攻螺丝即可完成紧固，拆装方便，后续需要更换摄像头或者调整镜头焦距时，只需要拆开几颗螺丝就能操作，不需要破坏壳体结构。

　　从外形尺寸与安装边界来看，这款外壳的最大外轮廓直径适配常用的20mm左右直径的内置监控摄像头，整体长度控制在45mm以内，安装凸耳的孔距为28mm，匹配市面上绝大多数小型FPV载具的标准摄像头安装位，安装后壳体突出安装面的高度不超过22mm，不会和载具的其他结构比如天线、图传模块产生干涉。壳体后端预留了3mm的走线空间，即使是带较厚屏蔽层的视频线，也能顺利从后端引出，不会出现线路弯折半径过小导致的信号衰减问题。镜头端的通光孔直径为12mm，适配焦距2.8mm到4mm的常规监控镜头，不会出现暗角或者视场遮挡的问题。在实际安装测试中，这款外壳可以适配市面上绝大多数常见的内置监控摄像头模组，不需要对模组做额外打磨或者修改，放入后即可完成定位，安装效率比采用通用外壳或者手工固定的方式提升60%以上，同时防护性能也能满足户外使用、复杂工况行进的需求，避免摄像头直接暴露在外容易被刮花、受潮的问题。
