欧蓝德CU车型扬声器安装间隔环适配结构

　　在汽车音响改装与原厂扬声器适配的实际作业场景中，经常会遇到原车安装位与替换扬声器尺寸不匹配的问题，这类间隔环正是为解决该类装配矛盾而设计的专用适配结构。从实际装车场景来看，该间隔环主要适配三菱欧蓝德第一代CU系列以及同平台airtrack车型的右手驱动版本，用于填补原车扬声器安装位与替换单元之间的尺寸差，解决常规安装点位下扬声器无法稳固固定、密封不严的问题。

　　从功能特性上看，该间隔环属于扬声器安装的过渡适配件，一方面承担定位作用，保证扬声器安装后与车门内饰板的间隙均匀，避免出现扬声器纸盆触碰内饰板产生异响的问题；另一方面承担密封与载荷传递作用，环体与车门钣金、扬声器法兰面贴合后，能够减少车门腔体的声泄漏，提升音响低频表现，同时将扬声器工作时产生的振动均匀传递到车门钣金上，避免局部应力集中导致的固定点松动。

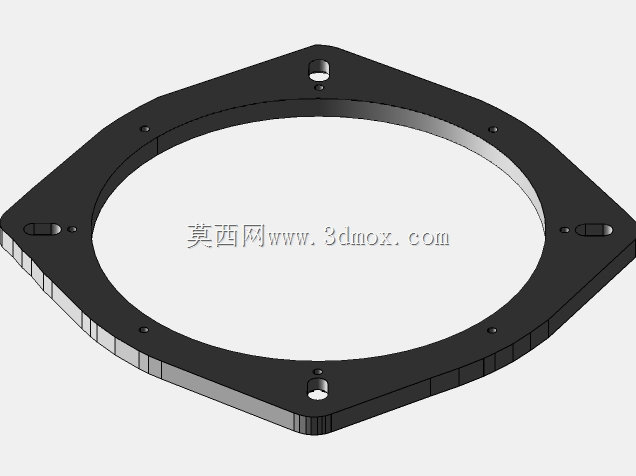

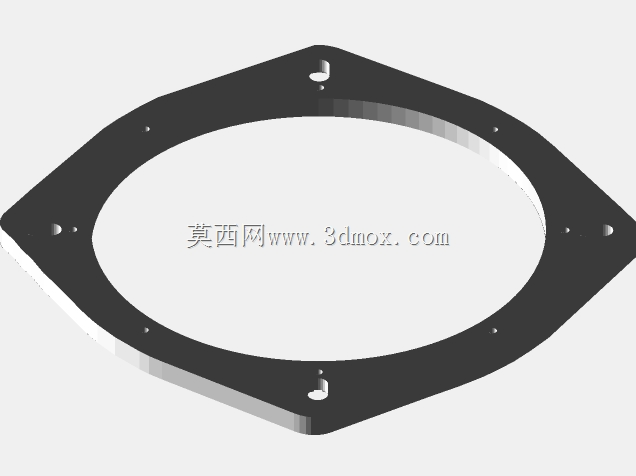

　　设计层面上，该间隔环的轮廓完全贴合原车车门钣金的安装位轮廓，没有采用通用圆形环的结构，而是匹配原车安装位的异形切边，三个带腰型孔的固定耳位置完全对应原车钣金上的螺丝孔位，不需要对原车钣金进行打孔修改，属于无损适配的结构。腰型孔的设计预留了一定的安装调整余量，能够抵消钣金制造公差、扬声器法兰尺寸公差带来的装配偏差，降低现场安装的对位难度。环体的内圈直径设置为145毫米，刚好匹配对应尺寸扬声器的法兰安装直径，环体的厚度控制在16-16.5毫米的区间，这个厚度是经过实际装车验证的：厚度过大会导致扬声器突出过多，顶到车门内饰板的格栅，甚至影响内饰板装配到位；厚度过小则会让扬声器过于靠内，与车门内部的玻璃升降机构产生运动干涉，尤其是右手驱动版本的车型，车门内部的线束、升降器支架布局与左舵版本存在差异，这个厚度区间刚好避开了所有内部运动部件的行程范围。

　　安装边界方面，该间隔环的固定耳位置做了局部加厚处理，避免螺丝锁紧时环体被压裂，固定孔的孔径匹配常规自攻螺丝的尺寸，不需要额外搭配螺母，直接利用原车钣金上的预制孔就能完成固定。环体与扬声器贴合的端面做了整圈的密封槽设计，实际装配时可以在槽内粘贴泡棉密封条，进一步提升贴合面的密封性能，减少声短路。环体的外缘做了小尺寸的倒角处理，避免安装时锋利的边缘割破车门上的防水膜，也能减少装配过程中对作业人员手部的划伤风险。

　　从实际使用的角度出发，这类适配间隔环不需要过高的结构强度，但对尺寸精度有一定要求，固定孔的位置偏差不能超过1毫米，否则会出现安装对位困难，甚至螺丝无法穿入的问题；环体的厚度公差需要控制在0.5毫米以内，否则容易出现装配间隙或者干涉问题。在建模过程中，需要完全还原原车安装位的轮廓曲线，尤其是三个固定耳的角度、相对位置，以及内圈与外圈的同轴度，才能保证打印或者机加工出来的零件能够直接装车使用，不需要二次修磨。不同于通用型的扬声器垫圈，该结构完全针对特定车型的特定安装位设计，不需要现场裁剪修改，能够大幅降低音响改装的作业时间，也能避免因为手工修改垫圈带来的密封不良、固定不牢等问题。在日常的汽车改装结构设计中，这类适配件往往需要根据实车扫描的数据进行逆向建模，确保每一个安装点位、每一处轮廓边界都与原车完全匹配，才能实现真正的无损安装。
