基于开源硬件的头戴式VR显示装置结构设计

　　这款头戴式VR显示装置的结构设计，核心围绕个人DIY制作场景展开，适配电子爱好者、嵌入式开发者的自制需求，可用于个人沉浸式内容体验、小型交互项目原型验证、开源硬件教学实践等场景，无需开模即可通过3D打印完成壳体制作，大幅降低个人开发者的硬件制作门槛。从实际使用维度看，装置需承担光学组件、主控板、传感模块、显示面板的固定与防护作用，同时兼顾头戴佩戴的贴合度与重量平衡，避免长时间佩戴产生的局部压痕或重心偏移问题。设计过程中首先梳理内部元器件的堆叠逻辑，将800x480分辨率LCD屏安置在靠近前端面罩的位置，屏幕与透镜组的间距严格匹配光学焦距要求，预留透镜调节的滑动余量，适配不同视力使用者的瞳距与视度调节需求；

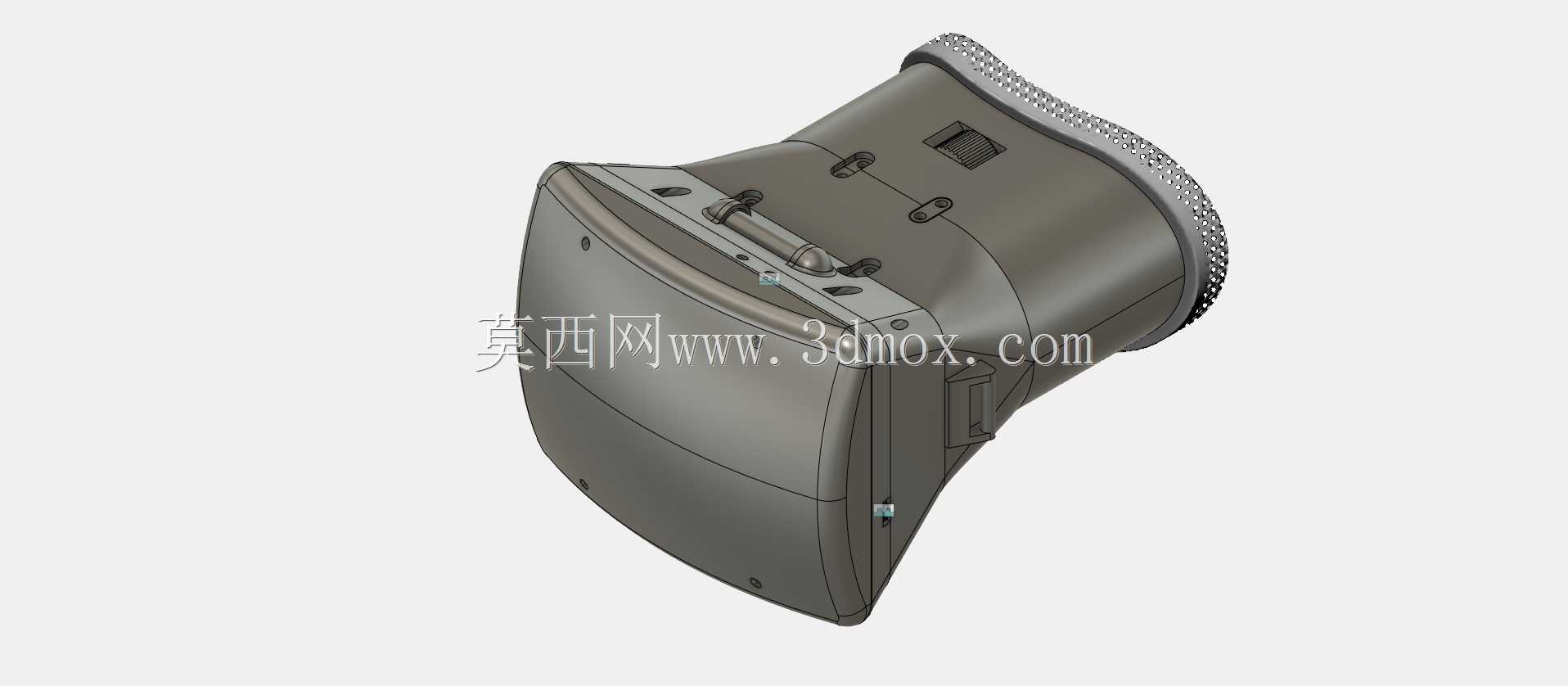

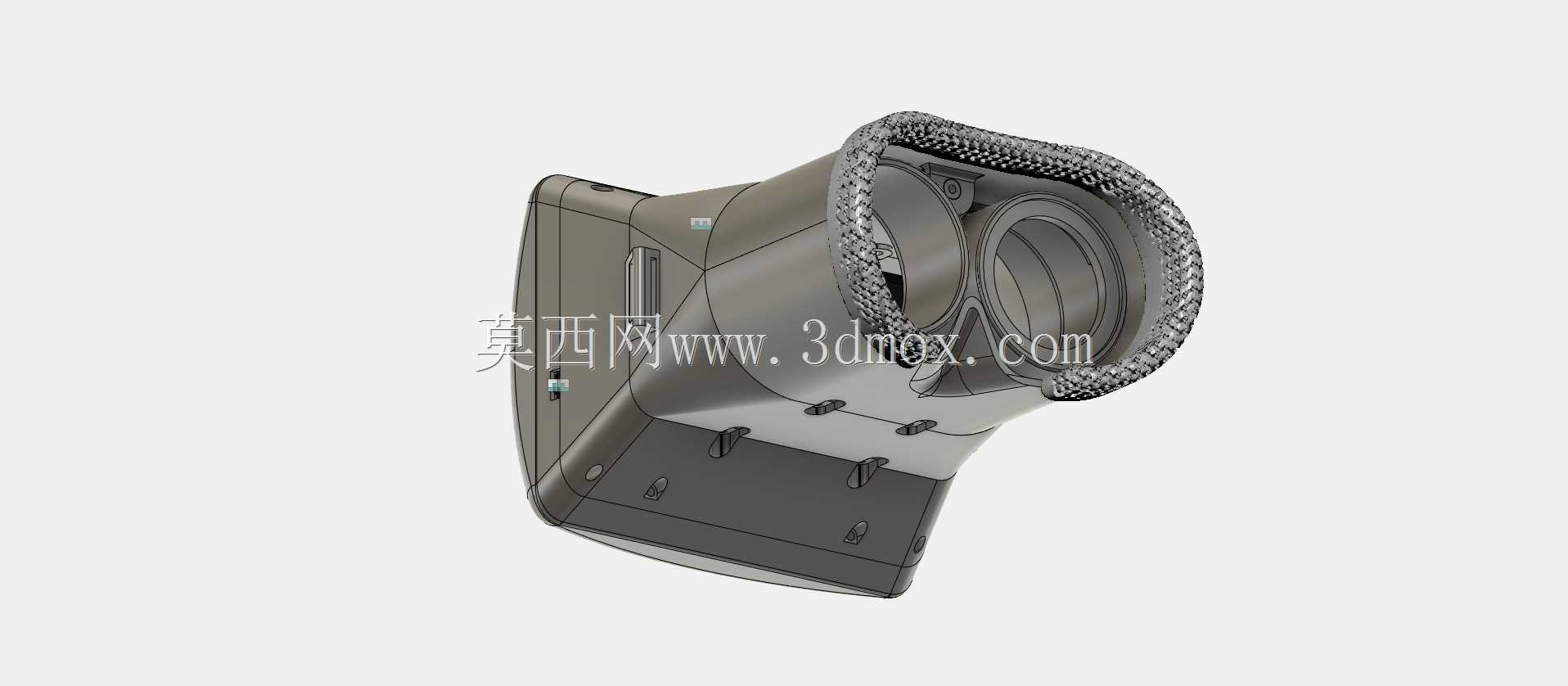

　　MPU6050姿态传感器布置在装置重心靠近头部转动中心的位置，减少运动追踪的延迟误差，避免传感器偏移带来的姿态解算偏差；Arduino Micro主控板安置在侧方便于走线的区域，预留USB接口的外露开口，方便程序烧录与供电连接，同时在壳体对应位置开设散热格栅，避免主控与屏幕长时间工作产生的积热问题。外形设计上采用贴合人脸轮廓的弧面面罩结构，接触面部的边缘预留泡棉粘贴的台阶位，可根据使用者面部轮廓粘贴不同厚度的缓冲泡棉，提升佩戴密封性与舒适度，减少环境杂光进入视场区域；头带连接位置采用带加强筋的铰接结构，可适配不同头围尺寸的调节需求，铰接处预留阻尼间隙，避免头带使用过程中出现松脱打滑问题。安装边界层面，壳体各部件的卡扣连接位预留0.

　　2mm的装配公差，适配FDM3D打印的工艺精度，无需额外螺丝即可完成上下壳体的扣合，仅在主控板、屏幕、透镜的固定位置预留M2螺丝柱，螺丝柱根部做圆角加强处理，避免打印过程中出现层间断裂问题；内部走线槽沿壳体内壁布置，将屏幕排线、传感器连接线、供电线规整收纳在槽内，避免排线干涉透镜调节或挤压元器件。结构设计时充分考虑手持组装的操作便利性，所有卡扣的拆卸位预留指甲抠取的缺口，无需专用工具即可完成壳体拆装，方便后期更换元器件或调试电路；面罩下方预留鼻部避让的凹陷区域，避免佩戴过程中挤压鼻部造成不适，同时在凹陷处开设微小通气孔，减少镜片起雾的概率。针对实际使用中可能出现的摔落情况，壳体边角位置做圆弧过渡加厚处理，提升结构抗冲击性能，

　　屏幕前方的壳体边框高出屏幕表面0.8mm，避免摔落时屏幕直接接触接触面造成碎裂。透镜安装位采用卡槽式设计，可根据不同焦距的透镜更换适配的卡槽压圈，无需重新打印整个壳体，提升结构的可拓展性；侧方的功能按键位置对应主控板的引脚排布，按键帽与壳体开口预留0.3mm的活动间隙，保证按键按压的手感顺畅，无卡滞问题。整个结构的重量分布经过反复调整，将较重的电池组件布置在头带后方位置，平衡前端屏幕与透镜的重量，降低面部承受的压力，适合长时间佩戴使用。
