拓扑优化L型直角支撑固定支架结构

项目分类:通用机械零部件 发布时间:2024-04-22 ID:748272
  • 拓扑优化L型直角支撑固定支架结构
  • 拓扑优化L型直角支撑固定支架结构
  • 拓扑优化L型直角支撑固定支架结构

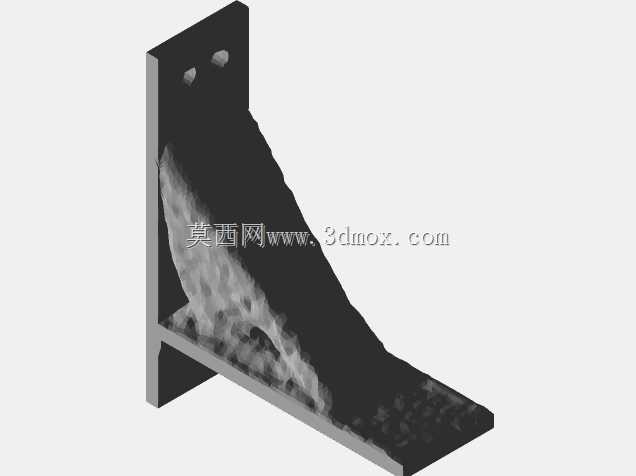

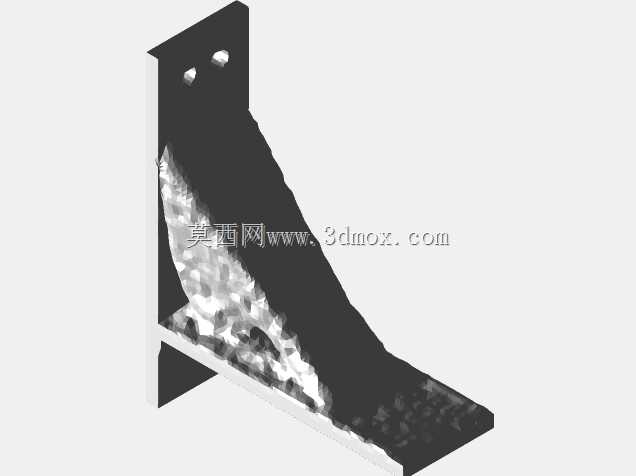

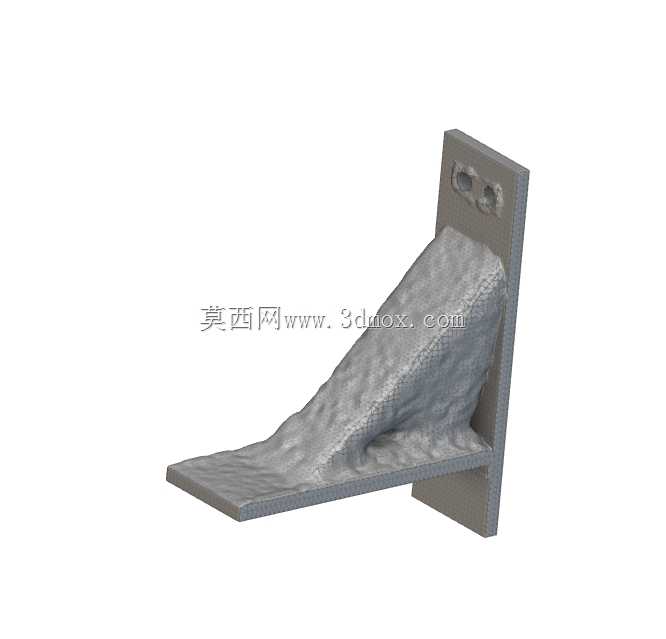

  在非标自动化产线、小型设备机架搭建、工装夹具定位以及民用承重安装场景里,直角支撑支架是极为常见的受力连接件,传统等厚度L型支架往往存在材料冗余、重量偏大的问题,在对载荷有明确要求同时需要控制整体重量的场景下,拓扑优化后的支架结构能很好平衡承重性能与自重控制的双重需求。这款经过拓扑优化的L型支架,保留了直角安装的基础结构形式,竖直安装面预留两个对称的安装孔位,可通过螺栓直接固定在竖直安装基准面上,水平承载面为平直支撑面,可直接承托待固定的部件、平台或者外接结构,两个安装面的过渡区域没有采用传统的等厚度三角加强筋,而是通过拓扑迭代计算去除了低应力区域的冗余材料,形成了类似仿生骨小梁的渐变镂空加强结构,在不降低整体结构刚度、

  不改变额定承载能力的前提下,大幅削减了非必要的材料用量,整体自重相比同尺寸等厚度实心支架降低近四成。从实际安装边界来看,竖直安装面的两个孔位中心距经过标准化匹配,可兼容市面常见的型材安装孔距、墙面膨胀螺栓安装间距,不需要额外加工转接板即可完成固定;水平承载面的平面度控制在安装所需的公差范围内,承托部件时不会出现偏载翘曲的问题,过渡区域的优化结构完全避开了安装螺栓的操作空间,不管是采用内六角螺栓还是外六角螺栓进行紧固,都有足够的扳手操作空间,不会出现结构干涉无法拧紧的情况。从受力传递路径来看,拓扑优化后的加强结构完全沿着竖直安装面到水平承载端的主应力迹线分布,当水平端面承受竖直向下的载荷时,

  应力会顺着优化后的加强筋结构均匀传递到竖直安装面的两个固定孔位处,不会在直角过渡区域出现明显的应力集中点,相比传统三角筋支架,同等载荷下的最大应力值更低,抗疲劳性能更优,在长期承受交变载荷的场景下也不容易出现焊缝开裂或者结构断裂的问题。在实际应用场景中,这类优化后的支架既可以用在轻量化要求较高的移动设备内部做部件支撑,比如便携检测设备、移动作业机架的内部构件固定,也可以用在3D打印定制的工装夹具上做定位支撑,还可以在民用安装场景里替代传统厚重的金属角码,在满足承重要求的同时减少材料消耗、降低整体重量。设计过程中没有为了追求极致轻量化而破坏安装面的完整性,两个安装面都保留了足够的实体厚度,避免螺栓锁紧时出现安装面压溃变形的问题,

  过渡区域的镂空结构也做了圆角过渡处理,没有尖锐的应力集中棱角,不管是采用金属3D打印直接成型,还是采用铸造工艺批量生产,都具备良好的工艺可行性,不会出现成型困难或者脱模受阻的问题。和传统直角支架相比,这款拓扑优化结构没有改变原有支架的安装接口尺寸,可直接替换现有设备上的同规格传统支架,不需要对周边配套结构做任何改动,替换成本极低,在需要控制设备整体重量、降低材料成本的应用场景下具备明显的应用优势,尤其是在小批量定制化的设备搭建场景中,采用增材制造工艺加工这类优化结构,不需要额外开模,可直接根据实际载荷需求调整优化参数,快速适配不同的承载要求。
