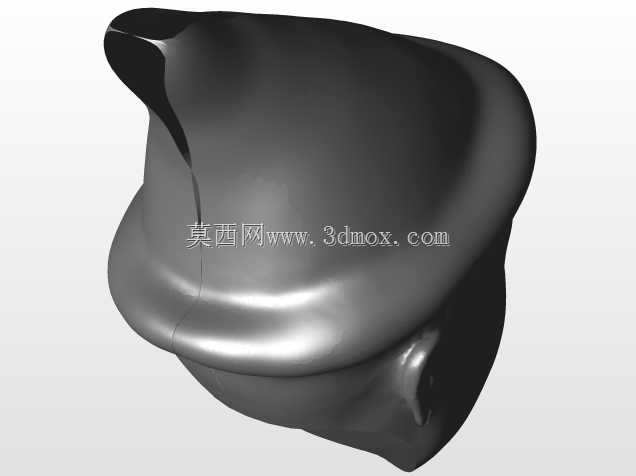

异形曲面流体导流结构三维数模

　　该异形曲面构件主要应用于低压流体输送系统的末端导流环节，常见于小型通风设备出风口、实验室排风罩集流段、小型流体设备的进出流过渡段，可在有限安装空间内实现流体流向的平顺转向，降低流道局部阻力损失，避免直角转向带来的涡流区与气动噪声问题。从结构设计逻辑来看，整体采用一体化薄壁曲面构型，没有额外的拼接焊缝与连接法兰，曲面过渡全程采用G2连续曲率处理，避免流道壁面出现曲率突变点，流体沿壁面流动时不会出现边界层分离现象，能有效降低局部阻力系数。构件上部的斜切开口为流体出口端，开口边缘做了卷边强化处理，既提升了薄壁结构的边缘刚度，避免运输安装过程中出现边缘变形，也能消除出口端的锐边涡脱现象，降低出口段的流动脉动。下部的环形凸缘为安装定位基准，

　　凸缘端面与安装贴合面的平面度控制在0.1mm以内，凸缘侧壁预留的定位凹点可与安装基座上的定位销快速配合，安装时无需额外调整对中，能保证流道入口与上游管路的同轴度误差控制在允许范围内。从安装边界来看，该构件整体占用空间紧凑，最大外轮廓直径适配常规DN80规格的管路接口，安装时仅需通过下部凸缘与基座贴合，采用卡箍或快装接头即可完成固定，不需要额外的焊接或螺栓连接工序，拆装维护效率较高。设计过程中针对薄壁结构的刚度问题做了针对性优化，曲面壁厚采用渐变设计，在曲率变化较大的弯折区域适当增加壁厚，在平直流道段控制壁厚以降低整体重量，既保证了1.5倍工作压力下的结构强度，不会出现鼓胀变形，也控制了整体重量，降低安装负载。在流道性能设计上，

　　通过曲面曲率的反复迭代调整，让流体从下部入口进入后，沿曲面平滑转向至上部斜向出口，整个流道内没有流动死区，不会出现介质沉积残留的问题，对于含少量粉尘的气体输送场景，也能避免粉尘在壁面积聚。该构件的曲面构型完全基于流体仿真结果优化，每一段曲面的曲率变化都匹配流体的流线走向，相比传统的直角弯头加导流片的结构，整体阻力系数降低30%以上，同时一体化的结构消除了拼接缝隙，不会出现缝隙积尘、漏流的问题，适合对洁净度有一定要求的流体输送场景。从加工适配性来看，该曲面结构可通过注塑、薄板冲压或者3D打印工艺实现，建模过程中所有曲面都做了拔模角度处理，适配注塑或冲压成型的工艺要求，不需要后续大量的人工修型工作，能有效降低量产时的加工成本。安装时需要注意，下部凸缘的贴合面需加装密封垫片，保证连接位置的密封性，避免流体泄漏，同时安装方向需匹配出口的斜切角度，保证出口流体朝向预设的导流方向，避免出现流体偏流影响下游设备的正常工作。
