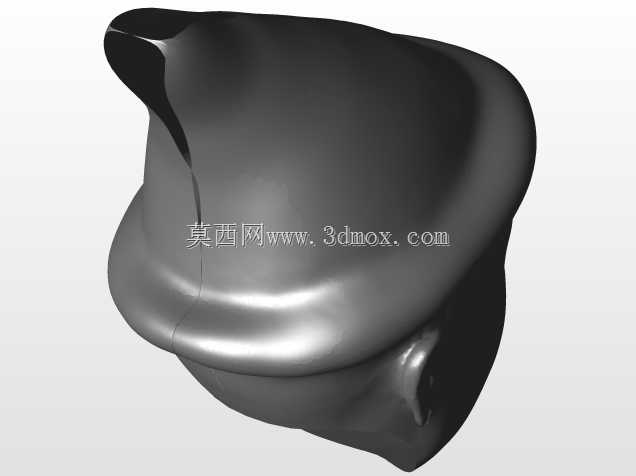

异形曲面导流结构三维数模

　　保证流体在腔体内流动的时候不会出现直角拐点造成的紊流、压损增大问题。从结构本身来看，整个导流件采用一体化曲面壳体设计，壁厚沿着流体走向做均匀过渡，在进出口的连接位置做了加厚的翻边结构，用来适配快装接头或者抱箍连接的安装需求，翻边位置的端面做了平面度公差约束，保证和对接管路连接的时候不会出现泄漏问题。壳体外侧的凸起定位耳，是专门为安装固定设计的结构，定位耳上的安装孔中心距是按照常用的安装支架孔位做的匹配，安装的时候不需要额外做转接支架，直接用标准螺栓就能把整个导流件固定在设备的安装基板上，定位耳和主体曲面的连接位置做了圆角过渡，避免应力集中造成的结构开裂，尤其是在有轻微振动的设备上，这种过渡结构能大幅提升部件的疲劳寿命。实际应用中，做流体输送相关设备结构设计的工程师，大概率都遇到过常规直筒导流件无法适配狭窄安装空间的问题，尤其是在紧凑型流体管路、小型设备排风引流、实验室流体试验台的管路接驳场景里，标准件的固定形态往往会和周边的安装构件产生干涉，这时候就需要定制化的异形导流结构来匹配实际的安装边界。这个曲面导流结构的建模思路，完全是从实际安装约束倒推出来的，首先要确定的是流体进出口的相对位置，常规导流件的进出口多为同轴或者垂直正交，但在很多紧凑型设备的内部布局里，进出口的位置往往存在空间偏移，同时还要避开设备内部的走线槽、固定支架、其他功能模块的安装位，所以整个壳体的曲面过渡不能采用规则的圆弧拼接，要沿着避让边界做顺滑的曲率调整，

　　这类异形导流结构可以覆盖很多细分场景，比如小型除尘设备的出风口引流，能把风机排出的气流顺着曲面导向指定的排风方向，避免直吹设备内部的电气元件造成积尘；在小型流体试验装置里，这种曲面结构可以引导试验介质平稳流入检测腔，减少流体扰动对检测精度的影响；甚至在一些紧凑型的风冷散热系统里，调整曲面的曲率之后，还能作为导风罩使用，把冷却气流精准导向发热元件的位置，提升散热效率。建模过程中，曲面的连续性是核心控制要点，整个流道的内表面要做到G2连续，避免曲面出现褶皱、拐点，不然流体经过的时候会产生局部涡流，不仅会增大流动阻力，长期使用的时候还会在涡流位置造成介质沉积，比如输送含微小颗粒的介质时，涡流位置容易出现颗粒堆积，慢慢堵塞流道。

　　在确定外形尺寸的时候，首先要锁定进出口的通径尺寸，保证通径和对接管路的通径完全一致，不会出现通径突变造成的节流问题，然后整个壳体的最大外轮廓尺寸，要严格控制在前期勘测的安装边界以内，尤其是和周边构件的最小安全间隙，要预留出至少3mm的装配余量，避免安装的时候出现硬干涉，同时还要考虑后期维护的拆卸空间，保证不用拆解周边其他部件就能完成这个导流件的拆装更换。很多工程师做这类异形曲面结构的时候，容易忽略壁厚的均匀性，往往为了适配外轮廓把局部壁厚做的过薄或者过厚，壁厚过薄的位置在注塑或者3D打印的时候容易出现成型缺陷，壁厚过厚的位置则会出现材料堆积、成型收缩不均的问题，所以在建模完成之后，要对整个壳体做壁厚分析，把壁厚偏差控制在±0.

　　2mm以内，保证成型后的结构强度一致。另外，流道内部的曲面不能有多余的分型线或者拼接凸台，所有的拼接位置都要做顺滑处理，减少流体流动的阻力，也避免残留介质造成的污染或者腐蚀。在安装边界的匹配上，除了定位耳的安装孔位，还要考虑整个部件的安装朝向，定位耳的位置要设置在重力方向的支撑侧，让安装后的螺栓主要承受剪切力而不是拉拔力，提升连接的可靠性，对于有一定重量的导流件，还可以在曲面的合适位置增加辅助支撑的定位点，和设备上的辅助支架配合，分担连接位置的载荷。这类异形曲面结构的建模，不能只追求外观的顺滑，所有的曲面调整都要围绕流体性能、安装约束、结构强度、成型工艺这几个核心维度展开，脱离实际工程约束的曲面造型，哪怕外观再流畅，也没法在实际设备里正常使用。比如之前做过的一个类似导流结构，一开始只考虑了避让安装位，把曲面的局部曲率做的过小，流体经过的时候压损比设计值高了30%，后来调整了曲面的过渡半径，在不超出安装边界的前提下把曲率放缓，才把压损控制在设计要求范围内。还有一次忽略了安装孔的位置公差，把定位耳的安装孔和设备支架的孔位偏差做的太小，实际加工的时候因为成型收缩，孔位出现偏移，导致安装的时候螺栓穿不进去，后来把安装孔改成了长圆孔，预留了1mm的调整余量，才解决了安装适配的问题。这些实际工程里踩过的坑，都要在建模阶段提前考虑进去，让三维数模不仅是外观的呈现，更是能直接指导生产、适配实际安装、满足功能需求的工程依据。
