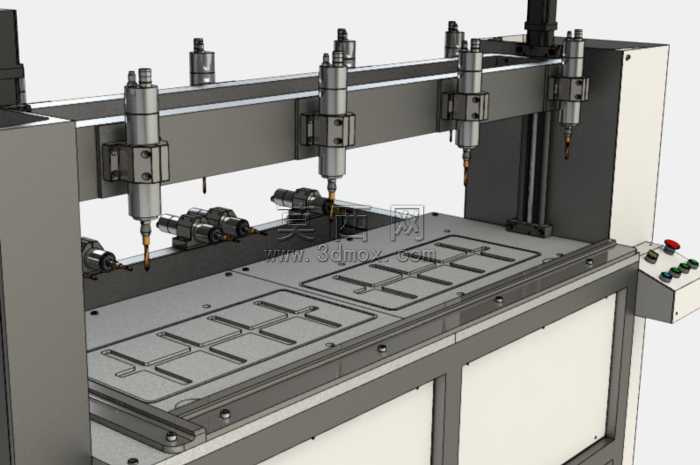

多主轴木工真空吸附数控铣床

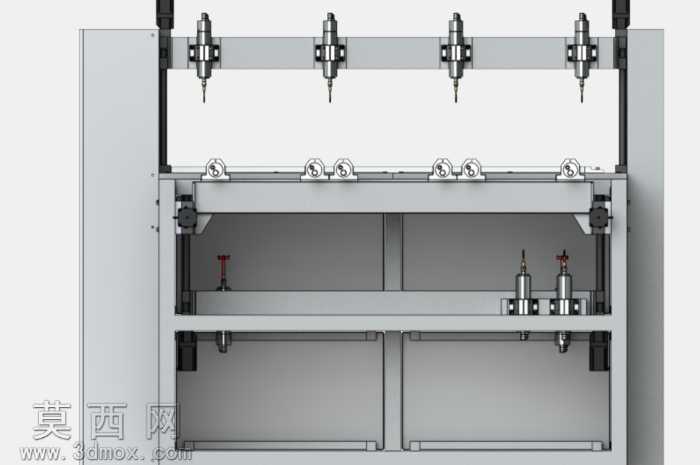

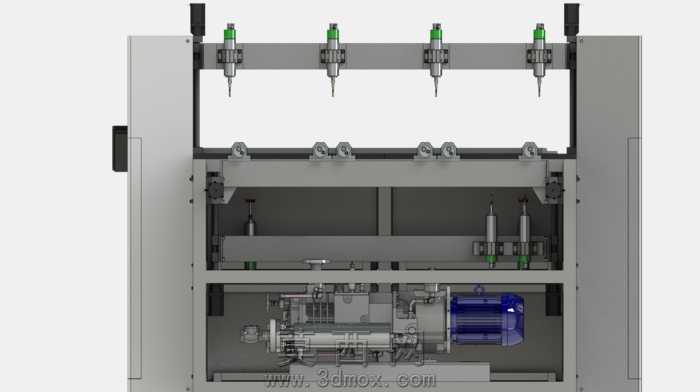

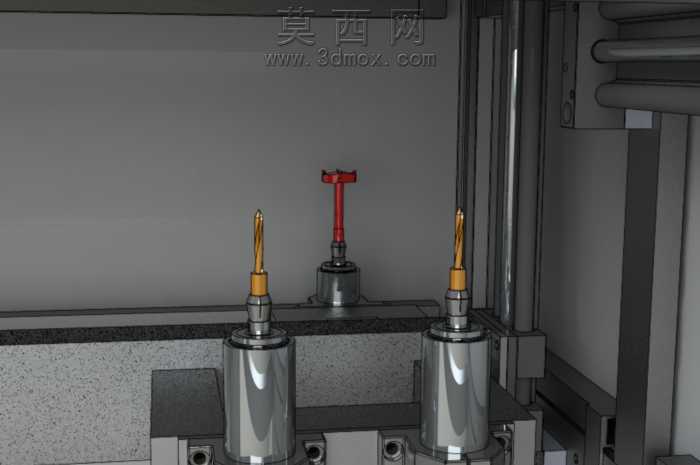

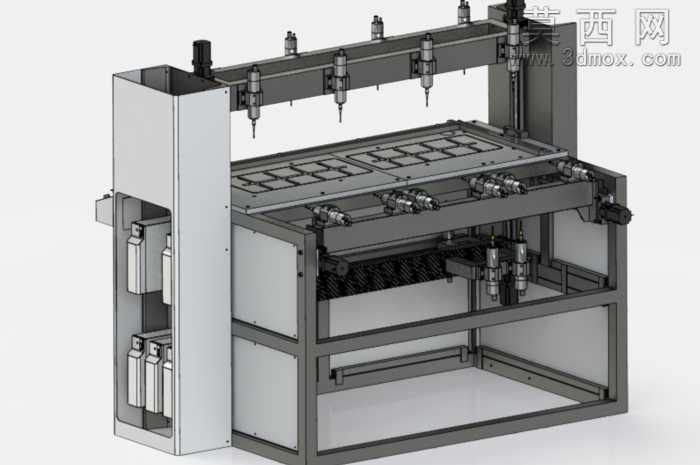

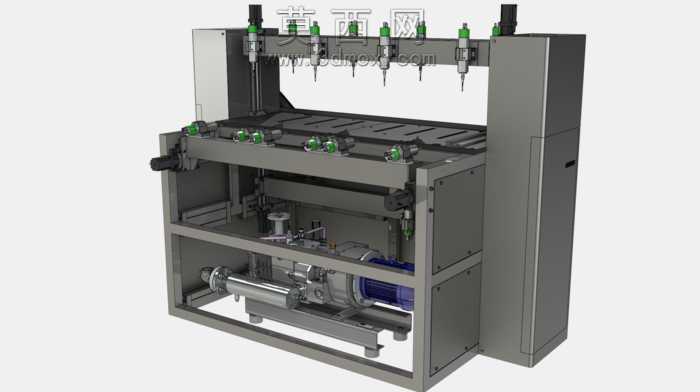

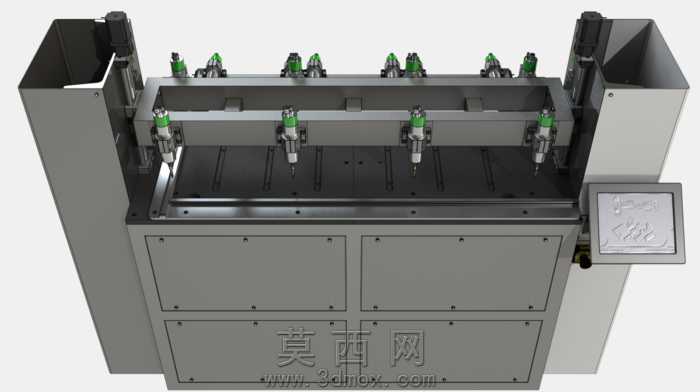

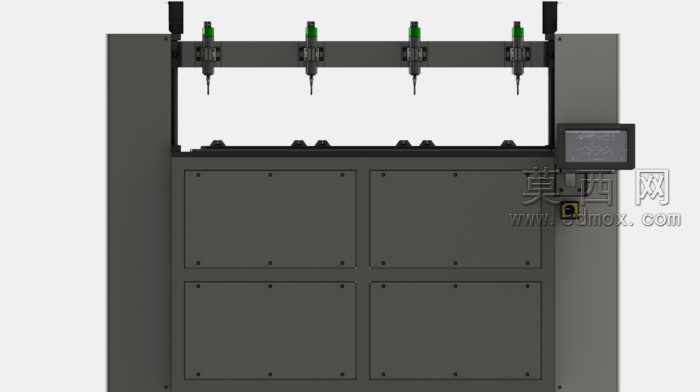

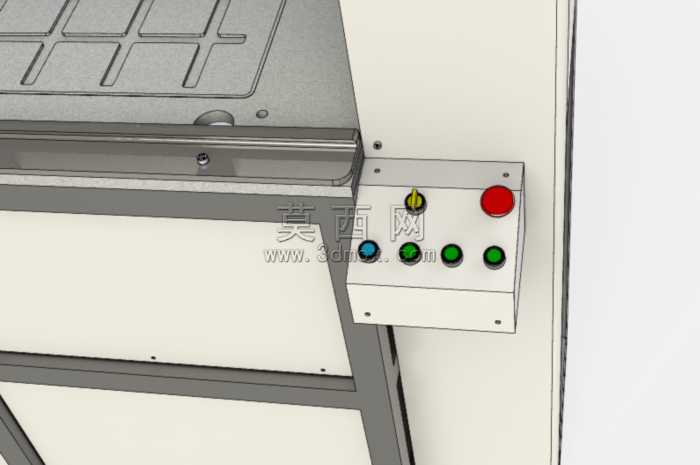

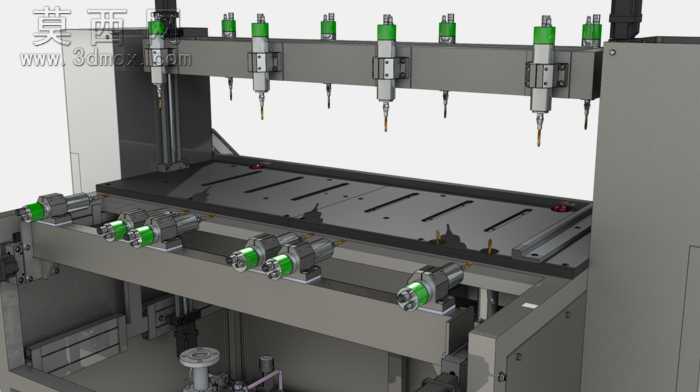

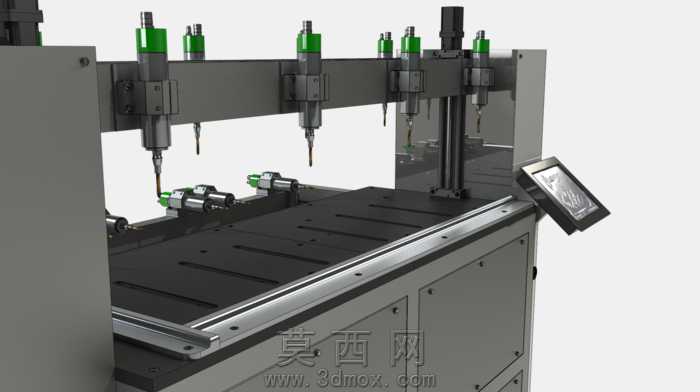

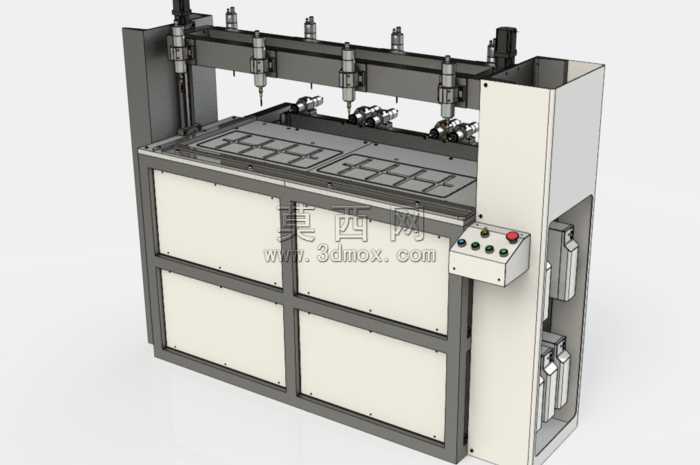

本模型为针对实木板材加工场景设计的多主轴数控铣床三维建模成果，建模过程严格遵循木工加工设备的实际生产逻辑，完整还原了设备的整体布局与核心功能结构。模型采用模块化建模思路，将整机拆分为床身基座、多主轴加工单元、真空吸附工作台、刀库排布区、操作控制端、侧边防护结构六大独立模块逐一搭建，各模块间的装配关系完全匹配真实设备的安装逻辑，运动副预留位置符合机械传动设计规范。材质渲染阶段，针对设备不同部件的物理属性做了差异化材质设置：床身主体采用哑光灰铸铁材质，还原铸造机床件的厚重磨砂质感，表面添加了细微的使用磨损纹理与螺栓紧固细节，提升模型真实感；加工主轴部分采用金属亮面与黑色工程塑料结合的材质，区分主轴电机外壳与夹头部位的材质差异，还原高速电主轴的工业外观；真空工作台表面做了细密的吸附孔阵列建模，台面采用深色耐磨酚醛树脂材质，还原木工加工台面的防滑耐磨属性；侧边刀库区域的刀柄采用金属与绿色塑料环的分色材质，清晰区分刀位排布，操作面板区域添加了半透明触控屏材质与实体按键细节，还原数控系统的操作端外观。结构设计上，该设备采用对称式双立柱龙门布局，搭载八组高速加工主轴，主轴最高转速可达60000rpm，适配木工加工的高速切削需求；工作台内置真空吸附系统，真空度可达60%，可快速固定不同尺寸的木质板材，无需额外夹具装夹，大幅提升上下料效率；顶部设置双排备用刀位，可实现加工过程中的快速换刀，适配多工序连续加工需求；两侧加装倾斜式落料导槽，加工产生的木屑可沿导槽滑落至设备两侧的收集区域，优化加工过程的排屑效率。建模过程中对设备的内部走线、管路排布做了简化示意，既保证模型外观的完整性，也避免冗余结构影响整体展示效果，所有运动部件的行程范围均做了限位结构建模，符合数控设备的安全设计规范，整体模型可用于木工加工设备的方案展示、结构教学、产线布局模拟等场景。
